10 ошибок при монтаже откатных ворот своими руками. Подключение автоматики.

откатные ворота для домаДля владельцев загородных домов, откатные ворота с автоматикой на сегодня являются незаменимым элементом при строительстве или ремонте своего уютного жилища.

Все кто их установил, просто поражаются, как же они жили до этого без такого удобного и эффективного решения.

Любые раздвижные ворота, ни в какое сравнение не идут с этим устройством. А по техники безопасности, во много раз ему уступают.что лучше раздвижные или откатные ворота

Мы не будем рассматривать процесс самостоятельного изготовления ворот, тем более что их варианты сборной конструкции, можно легко найти и заказать у профессиональных производителей.

Давайте сосредоточимся именно на моментах монтажа отдельных элементов, подключении и настройки системы автоматики.

Закладная для откатных ворот

Установка откатных или сдвижных ворот отличается необходимостью соответствующим образом подготовить проем. Что входит в эту работу?

Во-первых, это подготовка основания или закладной. Это все равно что сделать фундамент для дома. Данная закладная – основной якорь всей конструкции.размеры фундамента под закладную откатных ворот

Закладная представляет из себя капитально забетонированный 16-й швеллер. Высота швеллера — это ноль будущего въезда.забетонированный 16-й швеллер для откатных ворот

Если въезд будет впоследствии выложен плиткой, закладывайте швеллер выше существующей нулевой отметки на высоту плитки. Чтобы бетон при заливке полностью попал под швеллер, опалубку нужно делать в уровень с ним.

как правильно делать опалубку швеллера под закладную откатных ворот
как нельзя делать опалубку швеллера под закладную откатных ворот

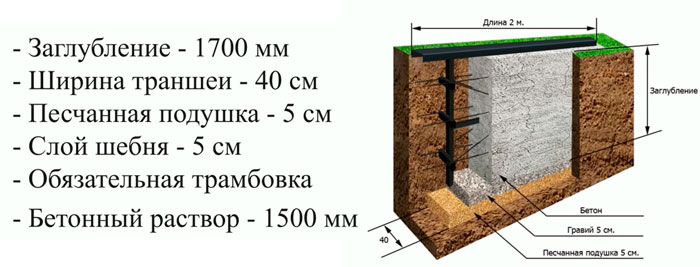

Глубина такого фундамента зависит от глубины промерзания в вашем регионе. Например по Москве и Московской области, специалисты заглубляют на 1,5м, плюс 20см на песчаную подушку.

Ошибка №1
Если вы этого не учтете, то впоследствии возможно выпирание фундамента с нарушением свободного хода ворот или даже их клин.

Капитальная полимеризация бетона происходит в течение 28 дней. Для качественной работы, что называется на века, желательно выдерживать эти сроки, и устанавливать ворота уже на бетонное основание, которое полностью набрало свою прочность.

Однако мало у кого хватает терпения на такие сроки, но хотя бы неделю выдержать необходимо.

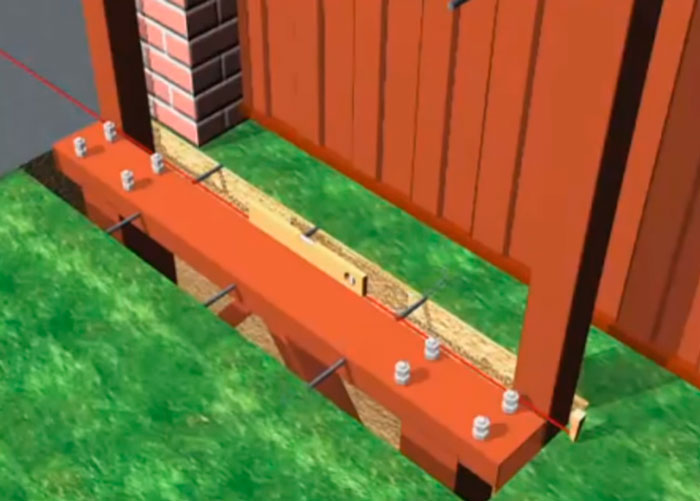

Перед заливкой бетона, четко выставьте и закрепите с помощью дополнительных отрезков арматуры швеллер, чтобы он у вас не ушел в сторону.монтаж швеллера под откатные ворота

При этом саму закладную вовсе не обязательно обваривать целой паутиной металла. усиленная закладная под швеллер выдвижных ворот

Особой прочности это не добавит и она никак не спасет при недостаточной глубине и пучении по касательной. А такая сила может достигать нескольких тонн на 1м2.

Она легко поднимает и ломает стены гаражей и домов, что уж говорить о каких-то воротах.

Поэтому вертикальных арматурин 12-16мм2 бывает вполне достаточно.швеллер для фундамента и закладной выдвижных ворот

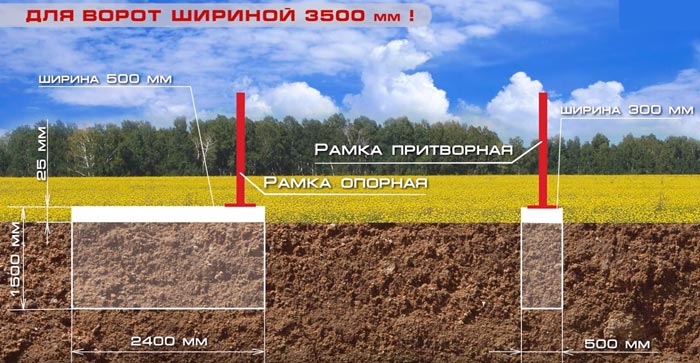

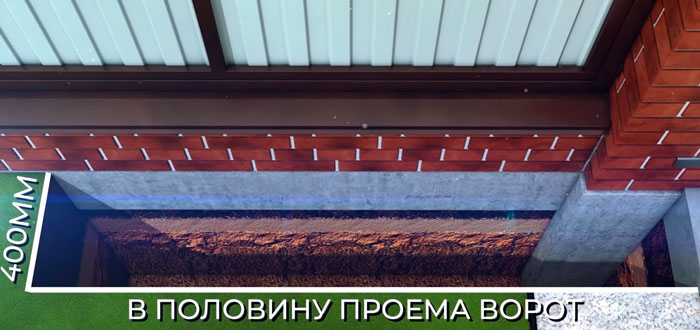

Длину приямка под фундамент рассчитывайте по формуле: длина всего проема разделенная пополам.какая должна быть длина приямка для швеллера откатных ворот

Например, у вас ширина ворот 4м. Значит вам нужно подготовить приямок длиной около 2м. Его ширина должна быть 40-50см.

На стандартную яму для таких ворот уходит порядка 2м3 бетона.расстояние под фундамент откатных ворот как сделать самому

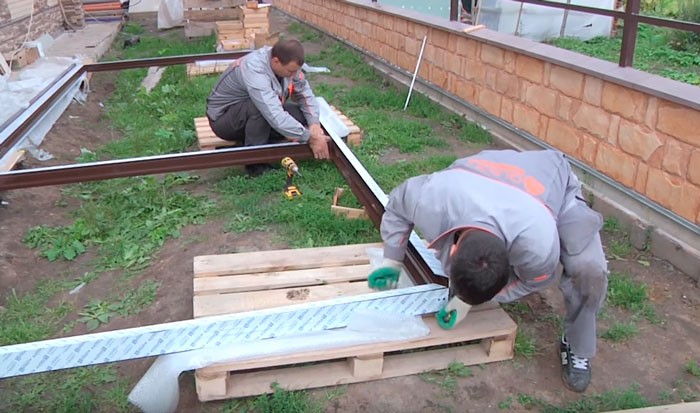

Сами ворота никогда не приходят в готовом виде. Створку придется собирать у себя на участке.сборка створки выдвижных ворот

На заводском изделии все технологические отверстия уже подготовлены, поэтому следуя схеме инструкции, проблем с монтажом у вас возникнуть не должно.111video

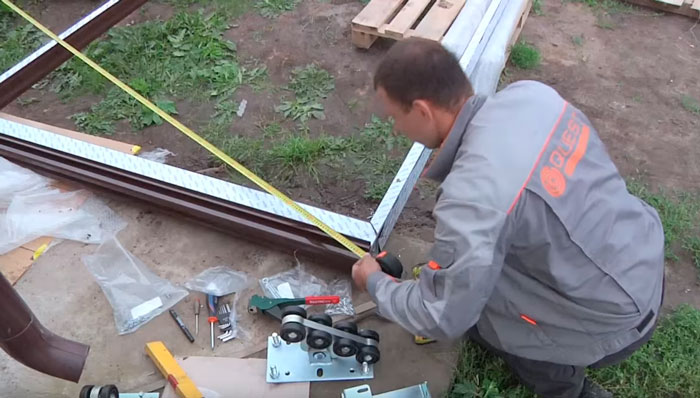

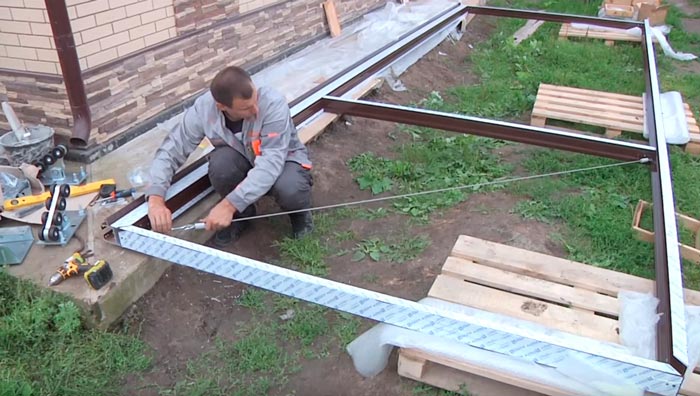

При сборке самое главное четко контролировать геометрию.

Ошибка №2
Здесь нужно придерживаться следующего правила – все диагонали створки не должны отличаться между собой более чем на 5мм.

на сколько миллиметров могут отличаться диагонали створок откатных воротЦентральная часть может заполняться различными материалами:

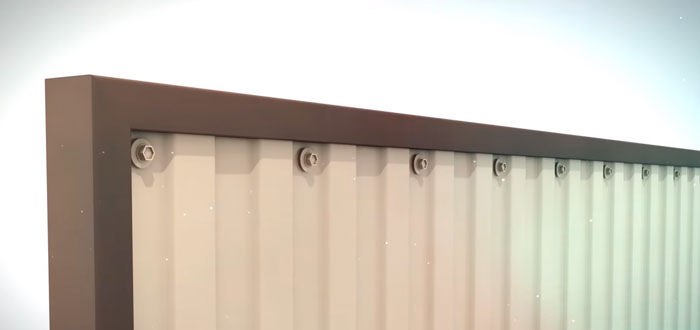

  • профнастил

Крепится при помощи саморезов или заклепок.заполнение створки ворот профнастилом

Чтобы листы при движении ворот не дребезжали в местах стыков, все щели и пространства можно заполнить силиконовым герметиком. Или просто подложить уплотнитель.китайская вебасто для отопления гаража без газа, дров и электричества

  • штакетник

  • глухое заполнение, типа филенки

варианты заполнения откатных ворот внутри
варианты заполнения откатных ворот внутри

Для упрочнения всей конструкции, зачастую применяют тросовую оттяжку. Ею можно легко отрегулировать требуемое соответствие по диагоналям.тросовая оттяжка для регулировки диагоналей на откатных воротах

Ошибка №3
Если же вы привариваете профиль в качестве укосин, будьте осторожны! При недостатке опыта, сварочные швы могут повести металл и нижнюю направляющую.

А еще ворота начнут постукивать в этих местах, как поезд на рельсах.

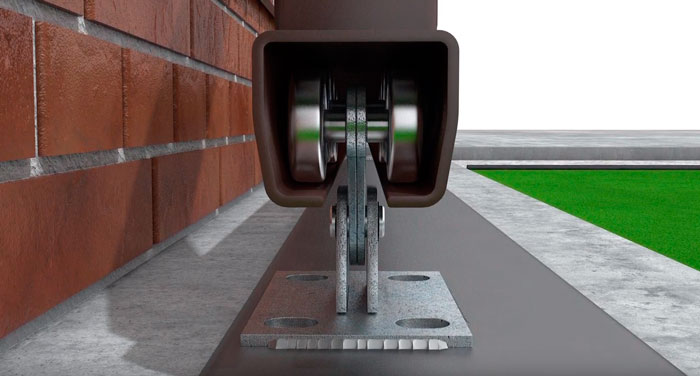

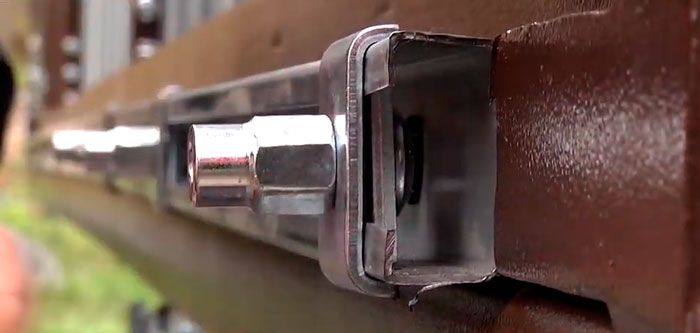

Опорные ролики — какие лучше и как установить

После того как собрали раму, приступаете к закреплению роликов, по которым катается створка.ролики по которым катается створка ворот

Ошибка №4
Ни в коем случае не берите пластмассовые ролики.

Здесь можно рассматривать варианты только со стальными. Не ведитесь на рекламу производителей, что полимерные ролики отличаются более плавным ходом и бесшумностью.какие ролики для откатных ворот лучше

Если вибрация при движении по направляющей есть, она все равно будет передаваться. А еще не забывайте про наши зимние условия эксплуатации.

При крайне низких температурах, пластмассовые ролики становятся менее прочными и при ударах начнут разрушаться.

По качеству роликов очень хорошие отзывы у Ролтэк.

Крайне важно, чтобы подшипники были с низкотемпературной смазкой.какие ролики выбрать для откатных ворот

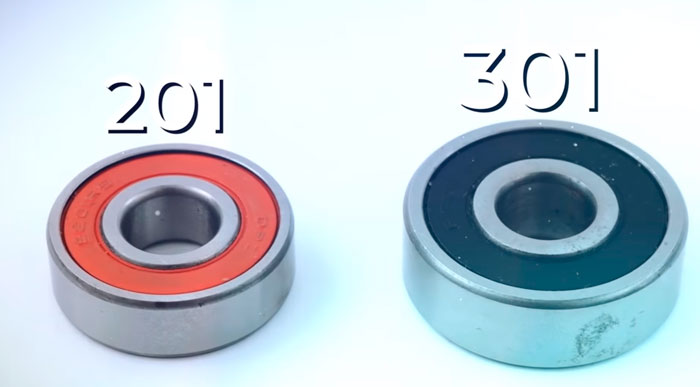

Они должны быть усиленными – 301-й а не 201-й, или 303-й, а не 203-й.лучшие ролики для выдвижных ворот

Больший размер рассчитан на больший вес, а значит, они более надежны и способны выдержать худшие  условия работы, даже при нарушении геометрии направляющей.нарушение геометрии направляющей и ее последствия для роликов откатных ворот

При монтаже роликов необходимо предварительно разметить места их установки на швеллере. Ставите их на плоскость и накатываете направляющую.

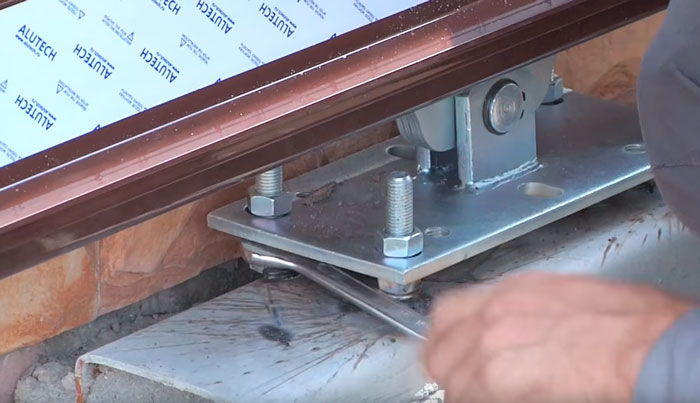

Обязательным решением при монтаже роликов считается применение регулировочных болтов.

регулировочные болты и площадка для опорных роликов откатных ворот
монтаж регулировочной площадки под опорные ролики откатных ворот
Ошибка №5
Крепеж должен прихватываться к швеллеру именно через них, а не через саму площадку роликов.

Так как при любом отклонении бетонного основания всего на 0,5см, ворота при этом будут уходить на 4-10см.ошибка при сварке площадки опорных роликов на откатных воротах

С болтами, в процессе эксплуатации вы с легкостью сможете осуществить регулировку в любой плоскости при помощи обычного гаечного ключа.регулировка ходя выдвижных ворот через ролики

После того как вы накатили воротину на роликовые опоры, их нужно выставить по уровню.

Ошибка №6

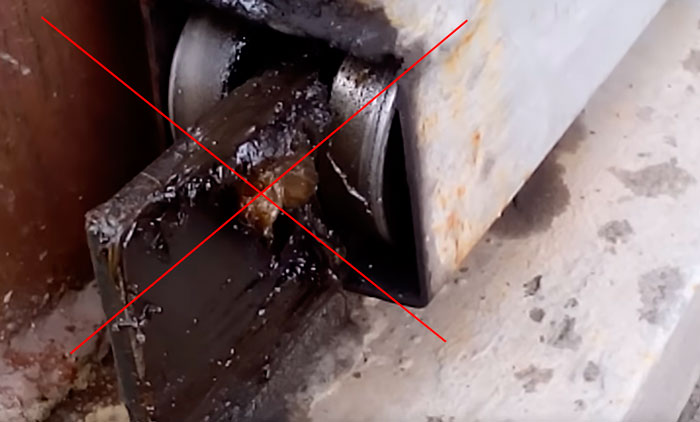

Ни в коем случае не смазывайте ролики или балку по которой они ходят.

В итоге такой самодеятельности, туда забивается песок и пыль, постепенно превращаясь в абразив, и планомерно стачивая поверхности двух этих важных элементов.почему нельзя смазывать балку и опорные ролики на откатных воротах

Для установки верхней и нижней ловушек, плюс верхнего кронштейна от бокового раскачивания, понадобятся дополнительные опоры (приходной столб, нащельник). Обычно это труба 60*40мм или 60*30мм.

установка приходного столба или нащельника
установка приходного столба или нащельника

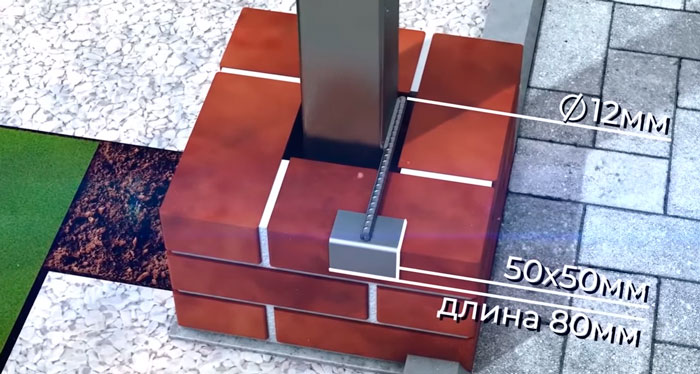

Привариваете их через закладные к бетонным столбикам ограждения.закладные под кронштейны на столбиках ворот

А уже к ним, монтируете эти самые ловушки и кронштейны.

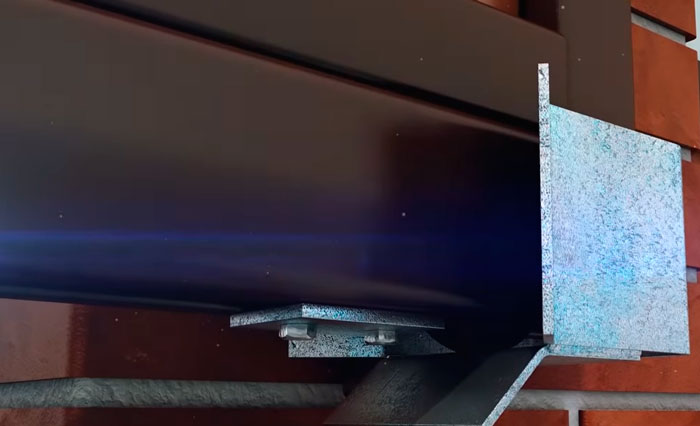

верхний кронштейн от бокового раскачивания на воротах
установка нижней ловушки на нащельник откатных ворот

Улавливатели должны быть из стали толщиной не менее 3-4мм.

как выбрать хорошие улавливателя для откатных ворот
как выбрать хорошие улавливателя для откатных ворот
как выбрать хорошие улавливателя для откатных ворот

Чтобы не было удара в самом конце, и воротина закрывалась вообще беззвучно, можете подложить в качестве прокладки резинку, если у вас нет заводских.

резинки для защиты от удара в улавливателях откатных ворот
резинки для защиты от удара в улавливателях откатных ворот

Хотя многие умные привода (Nice, Hormann), сами способны останавливать створку в заданном месте, зная ее длину.

Ошибка №7
Запомните, что нижний улавливатель ставится в самую последнюю очередь, когда ворота выставлены по уровню, обшиты и заняли свое рабочее положение.

Эта ловушка монтируется таким образом, чтобы при входе в нее полотна, происходил подъем ворот на пару миллиметров, дабы разгрузить опорные ролики.ошибка при установке нижнего улавителя для откатных ворот

В этом случае они прослужат гораздо дольше.

Ошибка №8
Никогда не крепите приходной столб напрямую к колонне, через анкера без закладных.

как крепить столбики нащельника к опорам ограждения воротЧерез пару лет от ветровой и ударной нагрузки все это разболтается и крепеж вырвет. Изначально закладные должны быть приварены к стальной центральной колоне.как правильно сделать закладную под стойку откатных ворот

Если вы про это забыли, то делайте крепеж по крайней мере на химический анкер.

Монтаж и регулировка зубчатой рейки

На качественных заводских изделиях ее монтаж можно сделать вообще без сварочных работ. Там в комплекте идет специальный С-профиль.С-профиль для крепления зубчатой рейки на откатных воротах

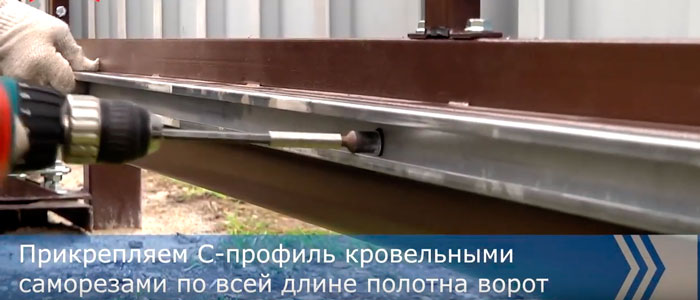

Его по уровню крепите через саморезы в нижней части ворот, а уже в пазы вставляете бобышки.крепеж С-профиля на откатных воротах через саморезы

Передвигаете их каждый на свое место и затягиваете болты.

как закреить и установить зубчатую рейку на откатных воротах
как закреить и установить зубчатую рейку на откатных воротах

Если у вас нет такого технологического крепежа и все приходится делать по старинке на сварке, тогда следуйте следующей инструкции.

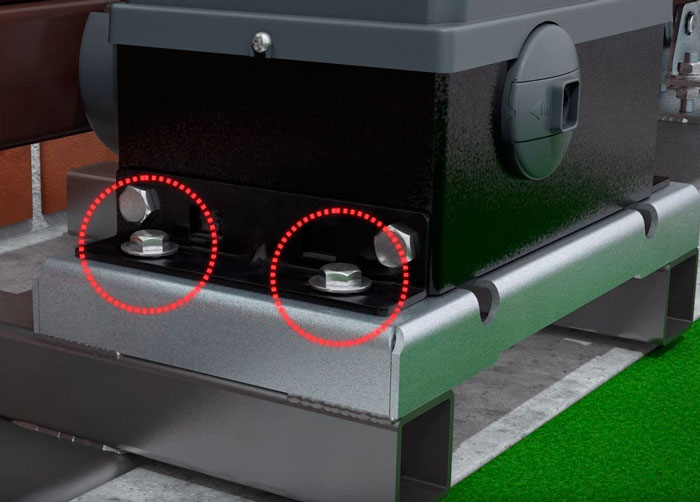

Первым делом выставляете сам привод на швеллер фундамента и смотрите по высоте, где будет находиться звездочка. Может вам даже придется нарастить высоту площадки, чтобы все идеально совпало.

монтаж привода на раму
монтаж площадки под привод на откатные ворота

Только после этого закрепляете привод на болты, но не затягивайте через чур сильно.

Зубчатые рейки идут длиной по 1м. У каждой из них имеется овальное отверстие.

В него и вставляются эти самые бобышки – широкой стороной к рейке, узкой к воротам.крепеж бобышек на зубчатой рейке

Первоначально выставляете их посередине и затягиваете. Далее разблокируете привод, максимально открываете ворота и примеряете рейку так, чтобы между ее концом и шестерней, впоследствии поместился концевик.концевик откатных ворот

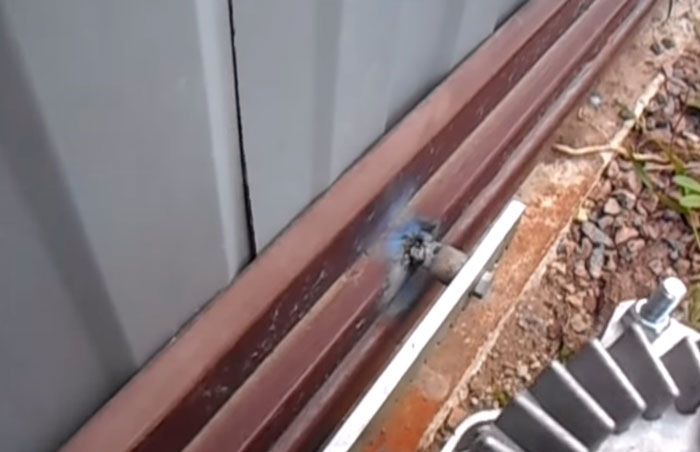

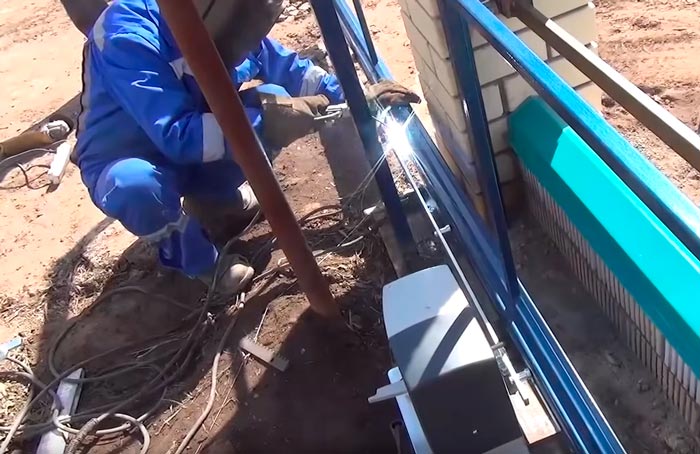

В этом положении сваркой прихватываете первую бобышку.сварка бобышек на зубчатой рейке выдвижных ворот

Сдвигаете ворота, чуть-чуть не доходя до последней бобышки, и прихватываете ее. При этом контролируйте, чтобы первая и последняя находились на одном уровне.регулировка бобышек на рейке зубчатой

В последнюю очередь привариваете среднюю бобышку. Все это время рейка лежит на шестерне.

Прокатываете ворота дальше и ставите следующую рейку.

Ошибка №9
Здесь самое главное правильно состыковать две рейки между собой.

Для точной регулировки зубьев между двумя верхними, подкладываете снизу еще одну свободную рейку или кусок от нее, тогда все зубцы будут совпадать идеально и никаких щелчков и стуков при движении ворот не будет.

как правильно установить и отрегулировать зубчатую рейку для откатных ворот
как правильно установить и отрегулировать зубчатую рейку для откатных ворот

Процесс повторяется со всеми отрезками рейки. После того, как все прихватили, и покатали туда-сюда ворота, можно все это дело окончательно обваривать.сварка бобышек на направляющей рейке ворот

Ошибка №10
Делать это строго по порядку расположения бобышек не рекомендуется.

Сначала завариваете первую, затем ту, что посередине всей воротины, потом последнюю. И так далее. В этом случае меньше шансов на то, что металл поведет.схема подключения уличного освещения

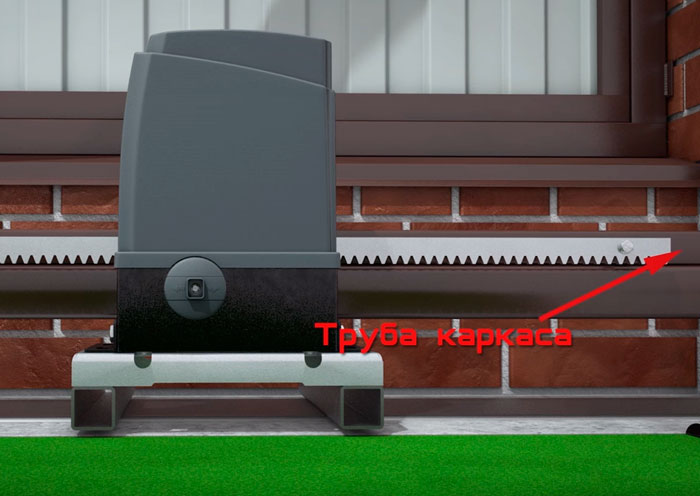

При этом некоторые советуют приваривать рейку к нижнему профилю ворот, а не к направляющей, которая бегает по роликам. В противном случае, при недостатке опыта, у вас все выгнется дугой, и направляющая примет форму банана. где устанавливать направляющую рейку на откатных воротах

Кроме того, профиль ворот живет гораздо дольше нижней балки и при ее замене, вам не потребуется переделывать крепеж нижней рейки. Чаще всего балка “умирает” в конце зимы или начале весны.откатные ворота зимой эксплуатация

Главный враг сдвижных ворот – снег. Поэтому всегда убирайте его со стороны отката. При температуре +-1С, снег перемерзает и раздавливает балку изнутри.убитая снегом балка откатных ворот

Она в свою очередь начинает ломать ролики. Лучшее средство от снега – сделать пенал, внутрь которого будет заезжать воротина. Ну или разориться на теплый пол для улицы.как сделать теплый пол на улице подогрев ступеней и системы антиобледенения и снеготаяния

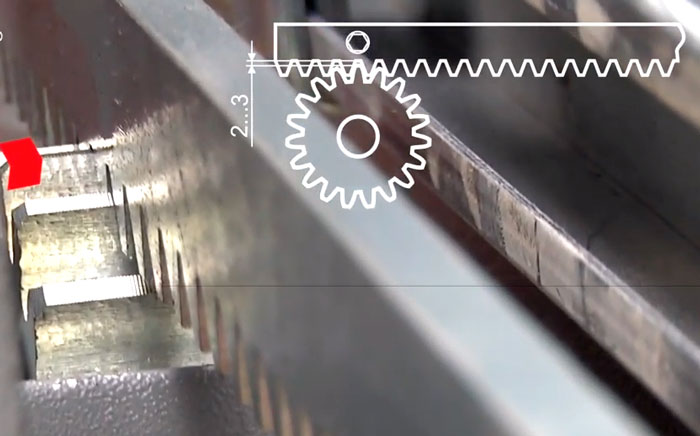

Многие говорят про правильный зазор между шестерней и зубчатой рейкой. Как он регулируется и выставляется? Очень просто.как выставить правильный зазор между зубчатой рейкой и шестерней привода

Открываете ворота и ослабляете первый болт на бобышке, дабы он самостоятельно принял свое положение. После этого смазываете резьбу и затягиваете его.

Без смазки, резьба через 5 лет ржавеет и болт отламывается на этом самом месте.

Далее сдвигаете воротину до конца первого участка рейки, ослабляете и затягиваете третий болт. После этого, тот, что посередине.регулировка зазора между зубчатой рейкой и приводом откатных ворот

То же самое проделываете со второй и другими рейками, постепенно сдвигая ворота. А в самом конце капитально протягиваете крепеж мотора, который до этого был затянут не слишком сильно.выставление нужного зазора зубчатой рейки и шестерни привода

В итоге у вас и получится тот самый рекомендуемый производителями зазор между зубчатой рейкой и самой шестеренкой. Самое главное, чтобы рейка не давила на шестерню.
Если при этом никакого видимого зазора нет, но она просто свободно лежит на шестеренке, тоже нормально.

На этом механическая часть закончена, приступаете к монтажу и настройке электропривода.ветрогенератор для частного дома минусы расход за 1 квт

Подключение привода откатных ворот

Привод всегда выбирайте с запасом по мощности с учетом зимней эксплуатации.привод автоматики откатных ворот

Для подключения привода автоматики ворот, вам потребуются следующие материалы:

  • сам эл.привод

  • концевые выключатели (механические или магнитные)

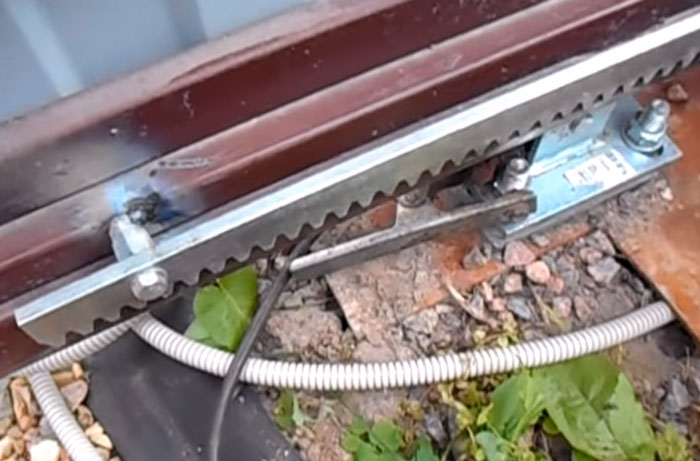

    механический концевой выключатель
    концевые выключатели на зубчатой рейке ворот
  • пульт дистанционного управления

  • 3-х жильный кабель питания марки ВВГ

Сечение подбирайте по расстоянию. Если у вас длина кабеля до 20м, то хватит ВВГ 3*1,5мм2. Если более 20м, то ВВГ 3*2,5мм2какой кабель выбрать для домашней электропроводки в квартире ВВГнгLs или NYM

  • приемный и передающий инфракрасные датчики или фотоэлементы безопасности

фотоэлементы на откатных воротах где ставитьХороший привод изначально должен быть снабжен защитой от случайного попадания человека или машины в створ ворот. Иначе объект просто сомнет или травмирует от такого усилия.

Однако почему-то, такие защиты хорошо действуют только на удар. Грубо говоря, их нужно чуть ли не пнуть, чтобы воротина остановилась.светодиодное освещение для бани и сауны

Поэтому для дополнительной безопасности обязательно требуются фотоэлементы, которые при попадании в их зону постороннего объекта, не дадут воротам закрыться.

  • сигнальная лампа + коаксиальный провод для антенны на ней

Лампа будет оповещать участников движения на дороге, что начинается открытие ворот и возможен выезд машины.для чего нужна сигнальная лампа на откатных воротах

  • кабель для подключения фотоэлементов – МКШ 4*0,5мм2 и МКШ 2*0,5мм2

  • ключ кнопка + кабель для нее МКШ 2*0,5мм2

Первым делом, для прокладки кабеля питания 220В от щитовой в доме до места установки привода, выкапываете траншею 0,7м глубиной и 0,3м шириной.111

Так как кабель у вас не бронированный, то закапывать его нужно в ПНД трубе. Не забудьте также про трубы, которые будут идти от привода к местам установки сигнальной лампы, кнопке ключа и фотоэлементам.

траншеи для прокладки кабелей автоматики откатных ворот
траншеи для прокладки кабелей автоматики откатных ворот
траншеи для прокладки кабелей автоматики откатных ворот

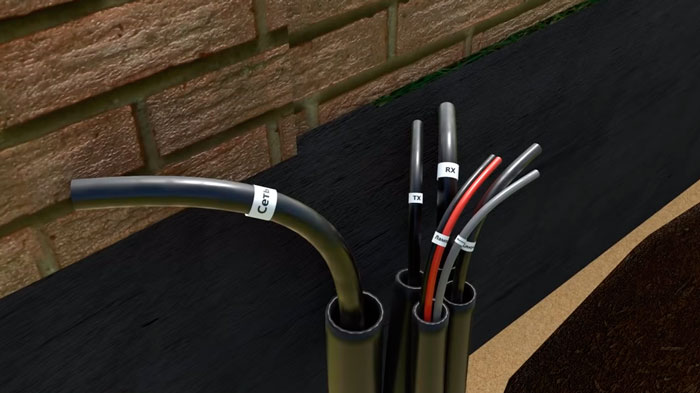

Чтобы не запутаться в проводах, их лучше заранее промаркировать. Главный кабель питания подписываете как “сеть”.

  • кабель на сигнальную лампу – “лампа”

  • коаксиальный провод для подключения антенны на лампе – “антенна”

  • кабель на ключ-кнопку – “ключ”

  • для фотоэлементов:

TX – передающий кабель МКШ (на дальнем столбике от привода)
RX – принимающий кабель МКШ (на ближней колонне от привода)

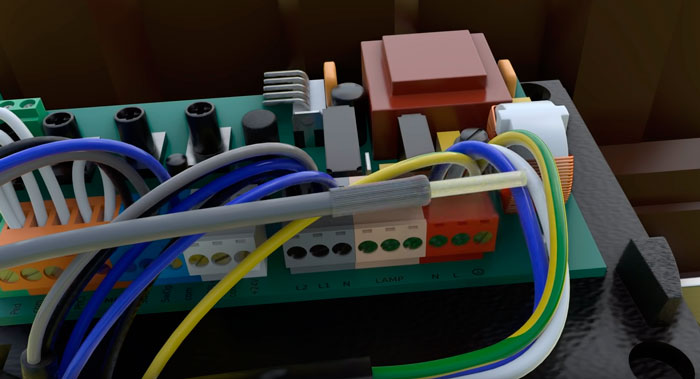

монтаж кабелей и подключение автоматики откатных воротПосле укладки кабеля засыпаете все траншеи землей.

Переходим к электроприводу и подключению в нем всех проводников.

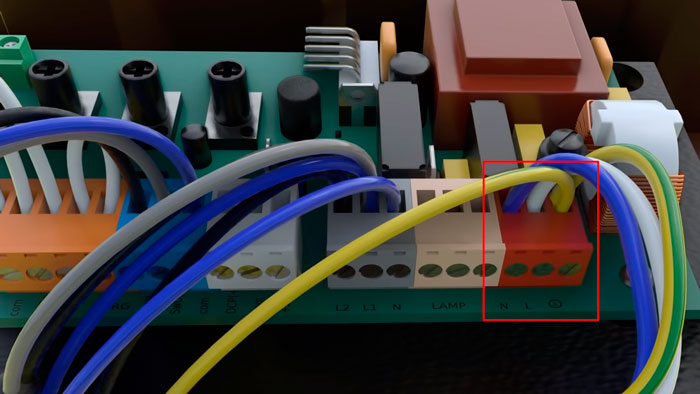

Подключение начинаем с кабеля питания 220В “сеть”. Зачищаете изоляцию и заводите жилы на плату управления с надписями: L-фаза, N-ноль, заземление.подключение кабеля питания на приводе откатных ворот

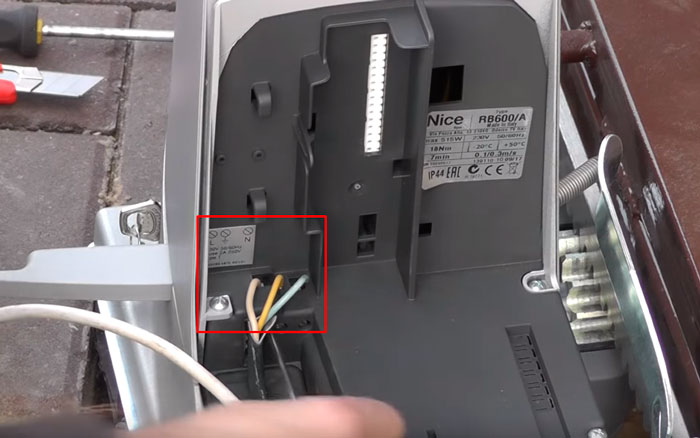

На некоторых приводах эти клеммы расположены отдельно от платы.куда подключать питания на привод откатных ворот

Далее подключаете коаксиальный кабель на антенну для сигнальной лампы. Убираете верхний слой изоляции на 2-2,5мм, а экран отводите максимально назад.зачистка коаксиального кабеля на антенну для откатных ворот

Экран также должен подключаться. Поэтому его проволоки следует скрутить в один пучок и по возможности опрессовать маленькой гильзой.

Оголяете центральную жилу на 1-2мм и производите подключение:подготовка кабеля для подключения антенны для выдвижных ворот

  • центр – “ANT” антенна

  • экран – GND

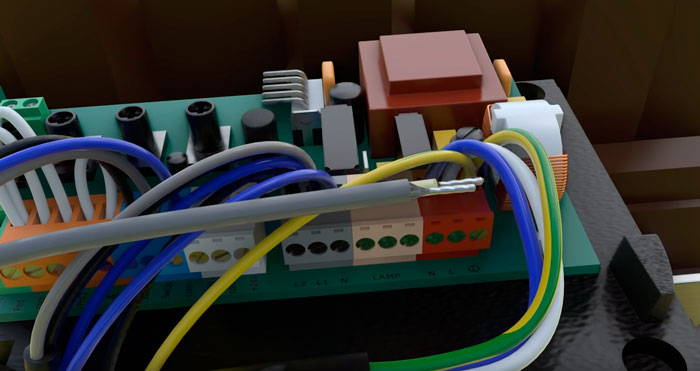

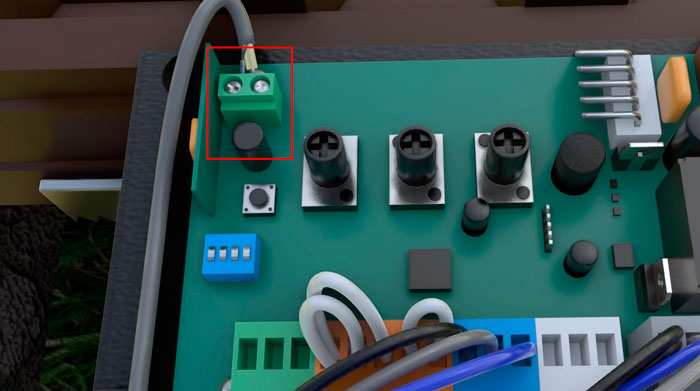

подключение антенного кабеля на приводе откатных воротДалее снимает изоляцию с кабеля питания сигнальной лампы, опрессовываете жилы наконечниками НШВИ и в любой последовательности подключаете на колодку LAMP.подключение кабеля питания на сигнальную лампу привода автоматики ворот

Через нее будет подаваться 220В на лампочку.

Дело осталось за фотоэлементами. Их схема подключения и установка соответствующих перемычек, должны выбираться согласно рекомендациям завода изготовителя привода.где убираются и ставятся перемычки на приводе дорхан

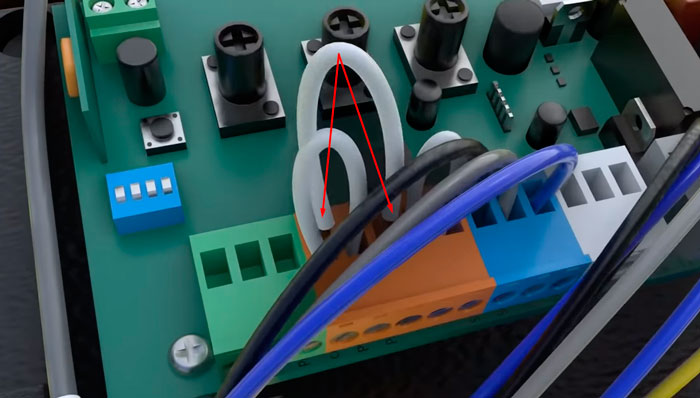

Рассмотрим один из возможных вариантов. Подключение перемычек будет осуществляться по схеме на закрывание.

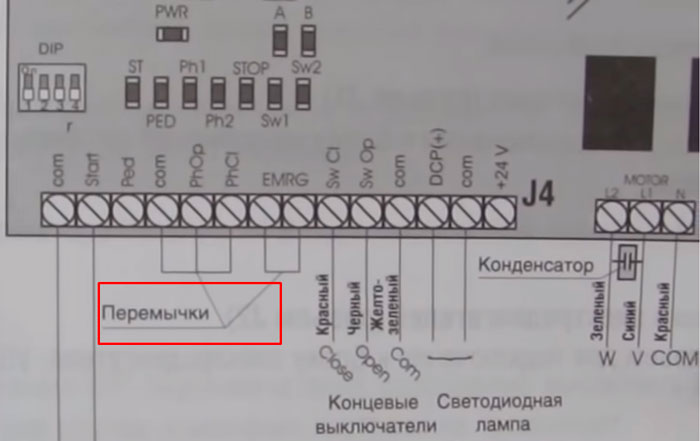

Когда вы только покупаете привод, его схема как правило, рассчитана на работу без всяких дополнительных защит (фотоэлементы и другие внешние приемники). Все необходимые перемычки уже стоят.

При подключении защит перемычки снимаются. Какие именно, смотрите в документации. В нашем случае снимем их с клемм “PhCl” и “COM”.снятые перемычки на автоматике привода откатных ворот

Далее зачищаете изоляцию с кабелей, ранее подписанных как Rx и Tx, и маркируете их жилы следующим образом.

Для Tx:

  • синего цвета +24V

  • зеленого цвета “COM”

как сделать освещение бассейнаДля Rx:

  • синего цвета 24V

  • зеленого “COM”

  • одна белая “COM”

  • другая белая “OUT”

маркировка жил для подключения фотоэлементов автоматики откатных воротЦвета могут отличаться, главное обозначить их функциональность. Таким же образом подписываете жилы кабеля на фотоэлементах с обратной стороны.

После этого все провода +24V подключаете на колодку +24V. Зеленые и белые “COM” на колодку “COM”. Белую жилу “OUT” на клемму “PhCl”.

подключение кабеля фотоэлементов безопасностти автоматики откатных ворот
подключение фотодатчиков откатных ворот

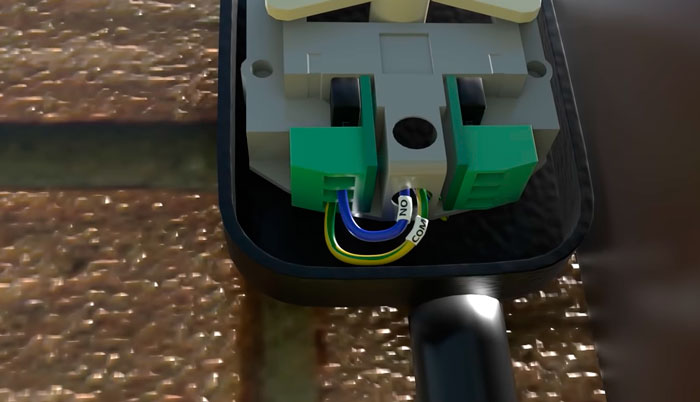

В конце зачищаете изоляцию с кабеля “ключ” и маркируете его жилы:

  • одна – NO

  • другая – COM

Здесь схема подключения следующая. Проводок NO – на колодку “Start”, “COM” – на колодку “COM”, возле клеммы Start.подключение кабеля на ключ кнопку

Закончив с платой управления электропривода, переходим непосредственно к фотоэлементам и сигнальной лампе.

Схема подключения лампы с антенной выглядит следующим образом:схема подключения сигнальной лампы и антенны откатных ворот

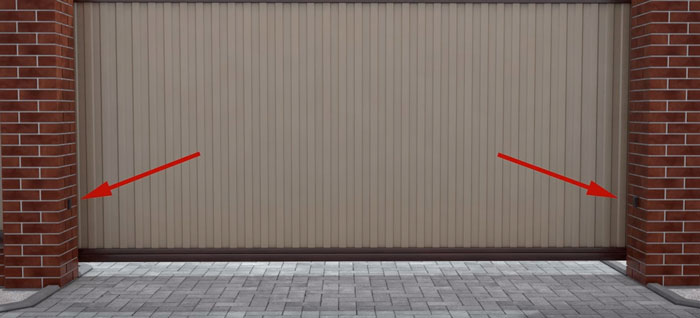

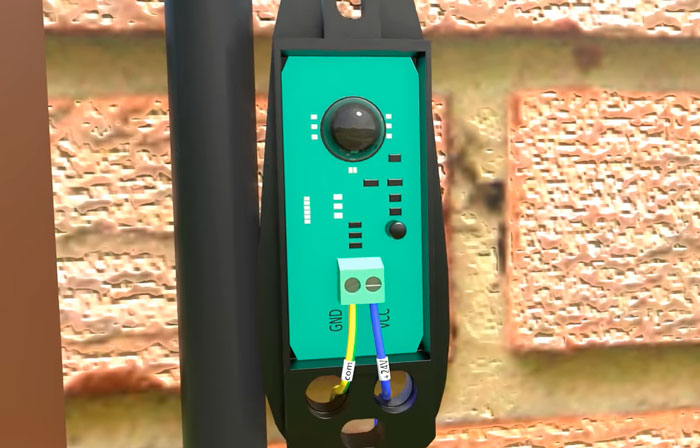

Фотоэлементы должны быть расположены на высоте 0,5м от земли. Первым делом не перепутайте, какой из них передающий, а какой принимающий.

передающий и принимающий фотоэлементы откатных ворот
передающий и принимающий фотоэлементы откатных ворот

К одному из них должен подходить 4-х жильный кабель, ранее подписанный как Rx, а к другому двухжильный — Tx.

Схема подключения принимающего фотоэлемента (Rx):

схема подключения передающего фотоэлемента откатных ворот
схема подключения передающего фотоэлемента откатных ворот

Схема подключения проводов передающего датчика:схема подключения принимающего фотоэлемента откатных ворот

Последним подключается ключ-кнопка.подключение ключа кнопки на откатных воротах

После этого подаете напряжение и проверяете совместную работу привода и откатных ворот.

Проблемы при работе привода

Обратите внимание, что у некоторых приводов Дорхан (Doorhan), отверстие для заливки масла, может оказаться закрытым герметичной пробкой.отверстие для заливки масла в двигатель привода дорхан

Это необходимо, чтобы оно не выливалось при транспортировке. Перед первым пуском на этой пробке нужно открутить боковой винтик. Иначе при перегреве движка, масло начнет выдавливать через все прокладки и сальники.

Если в процессе длительной эксплуатации автоматика начинает глючить, попробуйте просто отключить-включить автомат питания в щитке.

Когда привод совсем перестал работать, проверьте предохранитель. Он находится внутри.предохранитель на привода дорхан для откатных ворот

На некоторых моделях эл.приводов, при ухудшении срабатывания от пульта (уменьшение радиуса действия до нескольких метров), вскройте кожух и найдите там проволочную антенну. Попробуйте ее немного зачистить или изменить положение. Зачастую помогает.

Для проверки работоспособности всей системы, необходимо осуществить минимум пять циклов открытия-закрытия ворот. Хорошая автоматика откатных ворот рассчитана на 20-25 тысяч таких циклов, что соответствует примерно 15 годам безотказной работы.

Источники — cable.ru, Кабель.РФ

Ссылка на основную публикацию
