Провод РКГМ: технические характеристики, расшифровка маркировки, анализ марок

РКГМ кабель применяется для производства выводных концов электрических двигателей, машин и электроустройств. Данный тип провода применим для напряжений 660 В, где иные разновидности не применимы. В статье расскажем про провод РКГМ, рассмотрим область применения.

Назначение и технические характеристики

Кабель используется в конструкциях, подвергающихся высоким температурным воздействиям, внутренних механизмов и условий с высокими показателями влажности. Провод РКГМ имеет свойства термостойкости и жаропрочности, что позволяет его применять для выпуска приборов освещения, индустриальных и домашних электрических приспособлений. К таким относятся:

  • плиты электрические;
  • шкафы духовые;
  • бани;
  • сауны.

Данной вид кабеля имеет одну жилу с повышенной гибкостью. Жила покрыта специальным слоем изоляции из кремнийорганического резинового покрытия. Такая протекция обеспечивает хорошую гибкость, тягучести, стойкости к повреждениям.

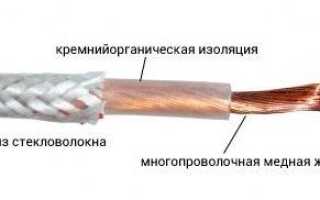

Изображение в разобранном виде РКГМ кабеля
Изображение в разобранном виде РКГМ кабеля с указанием главных конструктивных элементов

Токопроводящий элемент соответствует номинальному сечению с размерами проводников из него состоящих.

Таблица 1. Технические параметры кабеля

Таблица 1

Таблица 2. Параметры проводимости РКГМ кабеля

Таблица 2

Маркировка: расшифровка символов

  1. Первая маркировочная буква – А. Она обозначает, что токопроводящий элемент изготовлен из алюминия. Отсутствие этого символа означает – токоведущая жила выполнена из меди. Медь, в отличии от алюминия обладает лучшей электропроводимостью и механическими свойствами.
  2. Второй символ – Р. Показывает вид изоляции. Р – резиновый обвод.
  3. Третий – К. Характеристики резиновой защиты, К – кремнийорганическая (силиконовая). Этот пункт один из самых главных при выборе типа кабеля.
  4. Символ Г. Показатель гибкости кабеля. Классы гибкости указываются в нормативных документах на данный тип провода.
Изображения поперечных сечений кабелей РКГМ
Изображения поперечных сечений кабелей РКГМ, по 6 их основным классам
  1. Последний буквенный символ – М. Этот символ показывает на дополнительную оплетку. Буква М – стекловолоконный обвод.
  2. После буквенных обозначений прописываются цифровые символы. Цифра в конце маркировки – сечение электропровода. (пример: РКГМ 25 – токопроводящая единица с поперечным сечением 25 квадратных миллиметров). Читайте также статью: → «Маркировка кабеля. Буквенная, цветовая маркировка».

Существующие разновидности кабеля

  1. РКГМ 0,5.

Поперечное сечение 0,5 мм2, предназначается для работы в условиях напряжения 660 В и повышенной частоты – 400 Гц. Область применения кабеля:

  • для работы при повышенной влажности воздуха – 100%;
  • монтаж осуществляется при величине температуры 15 °С и выше;
  • наименьшее значения радиуса изгиба – двойной диаметр проводника.

Стоимость – (9- 10) рублей за метр.

  1. РКГМ 16.

Имеет сечение жилы 16 квад.мм. Назначение – как выводных контактов электрических установок и машин, под напряжением 660 – 1140 В. При рабочей частоте 60 – 400 Гц. Данным тип применим:

  • при условиях отсутствия агрессивных и масло-текучих средах;
  • рабочие температурные условия (70 – 190 °С);
  • можно использовать при влажности 90 – 100% с температурным показателем 35 °С и ниже;
  • установка кабеля допускается при +15 °С и выше.

Стоимость – (110-130) ₽/м.

  1. РКГМ 50.

Поперечное сечение 50 мм2. Применяется для работы электро-устройств с:

  • напряжением – 660, 1140 В;
  • частотой – 60, 400 Гц.

Эксплуатация данного типа кабеля проводится при условиях:

  • температуры (60-180) °С;
  • выдержка перегибов составляет – 10-12 циклов;
  • рабочее атмосферное давление (1,4 кПа – 295 кПа).

Цена на 1 метр – (330 – 400 ) ₽.

  1. РКГМ 95.

Провод работает только при напряжении 660 В и частоте 400 Гц.

Применяется при эксплуатации на объектах с повышенной влажностью, с температурой 25-35 °С. Установка кабеля при работе с электро-механизмами осуществляется при температурах 10 – 15 °С. Радиус изгиба составляет двойной радиус самого электро-кабеля. Цена – (600 — 750) рублей/метр.

  1. РКГМ 150.

Рабочая среда данной модели:

  • частота 100-400Гц;
  • напряжение 380 – 660 В;
  • атмосферное давление (1,0 – 300 кПа);
  • температура – (15 – 30) °С.

Номинальная стоимость – (1300 – 1500 ) ₽/м.

Достоинства кабелей РКГМ:

  • не подвергается воздействию влаги, плесени и другой вредоносной среды;
  • постоянные свойства при изменении условий окружающей среды;
  • высокий уровень термостойкости, отдельный тип изоляции не возгорается до 250 °С;
  • механическая неуязвимость, благодаря резиновой изоляции.

Производители кабеля и их характеристики

  1. Камский кабель. Предприятие производит провода различного ценового сегмента и назначения:
  • энергетика;
  • металлургия;
  • угольная;
  • машиностроительная;
  • нефтедобывающая отрасль.

Продукция производится согласно требования стандартов РФ и международных стандартов BS и DIN.

  1. ОАО РыбинскКабель. Производится продукция кабелей с медными и алюминиевыми жилами. Кроме этого завод выпускает:
  • провода силовые для прокладывания с рабочим напряжением 1 кВ;
  • силовые проводники для нестационарной установки;
  • для судостроения;
  • для строительного оборудования;
  • для автомобилестроения.
  1. Уралкабель. Базовая продукция ориентирована на потребителей народного хозяйства, к таким относятся:
  • нефте-, газодобывающая отрасль;
  • авто-, авиа-, корабелестроительная;
  • энергетическая.

Каждый производитель, имеет большой спектр выпускаемой продукции, которая подойдет каждому потребителю под его задачи. Цены и характеристики конкретной модели нужно уточнять у производителя перед формированием заказа.

Монтаж и установка проводов

Основные правила установки проводов:

  1. Поворотные участки делаются под углом 90°.
  2. Электрическая линия монтируется в горизонтальном либо вертикальном виде.
  3. Специалисты рекомендуют прокладывать кабели без взаимного пересечения. В случае отсутствия такой возможности – расстояния между токоведущими частями должны быть не менее 3 мм.
  4. При потолочной и напольной установке, выдерживается величина 10 — 15 см.
  5. У токовых проводов нагревательными трубопроводами должен быть зазор более 3 см.
  6. От открывающихся элементов (окна, двери) РКГМ кабеля монтируются на 10-15 см.



Существует две разновидности прокладки электрического провода:

  • открытая;
  • закрытая.



Таблица 3. Сравнительное описание открытой проводки

Таблица 3

Таблица 4. Сравнительное описание скрытой проводки

Таблица 4

Возможные разновидности открытой укладки кабеля

  1. Изображение примера защитного короба
    Изображение примера защитного короба, выполненного из ПВХ-пластика для прокладки электрических кабелей

    Использование ПВХ-коробки.

Это специальные каналы для надежного монтажа проводов, они бывают:

  • плинтусные;
  • настенные;
  • напольные.

Поперечное сечение профилей также бывают разной конфигурации:

  • треугольные;
  • полукруглые;
  • П-образные.
  1. Монтаж в пластиковых гофрированных трубах.

За основу берется специальный невоспламеняющийся ПВХ-пластикат, для наружного и внутреннего применения. Такие трубы позволяют защитить провода от мех.повреждений и воздействия влаги.

Изображение защитных гофрированных профилей
Изображение защитных гофрированных профилей, применяемые для протекции при укладке электрических кабелей
  1. Установка в жестких трубах. Отличие от предыдущего вида – отсутствие гибкости, при монтаже применяются дополнительные аксессуары. Жесткие каркасы бывают:
  • П-форма;
  • перфорированные;
  • неперфорированные.

Используют на участках и вероятностью повреждения кабеля.

  1. Металлические рукава. Имеют оцинкованную оплетку, которая помогает защитить провод от ударов и создает отражение для кабелей информации.

Возможные разновидности закрытой укладки кабеля

В скрытой проводки дважды делается проверка целостности кабеля:

  • до монтажа;
  • после монтажа.

Контроль проводится индикаторным инструментом. При укладке в штрабах стены, провода крепятся скобами. Затем очищается участок от пыли и замазывается штукатуркой. Для улучшения защиты, все провода монтируются в защитных оболочках, типа коробов, гофрированных трубах. В таких моментах расчет производится по габаритным размерам защитных оболочек. Проводку скрытую также можно проводить в подвесных потолках без гофры, по воздуху, под покрытием напольным, а также закрытую гипсокартоном.

Совет №1. Изгибание провода можно производить 10-15 раз, при частых перегибаниях, оболочка будет расслаиваться и терять свои защитные функции.

Выбор провода для монтажных работ

Сечение провода РКГМ выбирается исходя из области его применения. Сечения кабеля выбирается с запасом. Надежным выбором будет отбор медного провода для бытовых электрических сетей – 1,5-2,5 квад.мм, для розеток – 1,0-1,5 квад.мм. Выбирать стоит медный провод по ряду причин:

  • медный кабель будет более долговечным;
  • медь не склонна к быстрому излому в отличии от алюминия;
  • медный проводник не так быстро окисляется.

Тип эксплуатации выбирается исходя из области применения кабеля. Минимальный период использования РКГМ провода – 8 лет.

Совет №2. Для более качественного и надежного монтажа нужно использовать качественные материалы и соблюдать все правила проводки.

Существующие аналоги провода

  1. ПРКА-провод.

Отличительные особенности:

  • рабочее напряжение – 660 В, частота – 50 Гц;
  • электрическая крепость резины (более 20 кВ/мм);
  • можно использовать при ультрафиолетовых лучах.

Стоимость – (9-10) ₽/м.

Изображение электрического кабеля ПРКА
Изображение электрического кабеля ПРКА, применяемый для работы при высоких температурах на длительный период
  1. ПНСВ-провод.

Применим для объектов химической и нефтехимической промышленности. Имеет стойкость к воздействию влаги, а также раствора поваренной соли – 20% и щелочи NаOH – 30%. Минимальный допустимый радиус при изгибании – 25мм. Цена – (1-4) рубля/метр.

На рисунке изображен кабель-ПНСВ
На рисунке изображен кабель-ПНСВ и указаны основные элементы: 1 – токоведущая жила, 2 – изоляция
  1. ПРКТ-проводник.

Применяется для монтажа фиксации нагревательных устройств при высоких температурах, также используется при изготовлении:

  • электрических двигателей;
  • электропечей;
  • электрокаминов.
Изображение проводного аналога ПРКТ-кабеля
Изображение проводного аналога ПРКТ-кабеля. 1 – токоведущая жила, 2 – изоляция, 3 – защитная оболочка

От РКГМ отличается:

  • большая толщина изоляции;
  • температура работы – +250 °С;
  • стойкий к солнечным лучам.

Цена – (10-15) рублей за 1 метр.

Возможные ошибки при использовании

  1. Применения кабеля с поврежденной оболочкой;
  2. Применение провода с заниженным сечением.
  3. Использование провода в условиях, для которых он не предназначен.
  4. Чрезмерное изгибание кабеля, что снижает его проводимость.

Проверка провода после установки

Тестируются 2 самых основных элемента кабеля:

  1. Контроль жилы. Проверка измерительным прибором (микрометр, штангенциркуль) точный диаметр токопроводящего элемента. При уменьшенном диаметре, жила будет пропускать меньшую величину тока.
  2. Проверка изоляции. Проводится визуальное обследование, а затем придание легким механическим нагрузкам (разогнуть – согнуть). Обязательно должна быть на самом кабеле указана маркировка.

На завершающем этапе проводится проверка материала жилы, для этого снимается изоляция и по цвету определяется: из алюминия жилы либо из меди.

Часто задаваемые вопросы

Вопрос №1. Какой должна быть толщина изоляционной оболочки?

Двойная изоляция обеспечивает надежную работы и длительный срок службы – 30 лет.

Вопрос №2. Как в домашних условиях узнать качество провода?

Измерить простыми измерительными инструментами, магазин по требованию может их предоставить.

Вопрос №3. Когда применяют гибкий или жесткий провод?

Гибкий – применим для подвижного монтажа (перемещающийся аппарат), жесткий – для прокладки в грунт.

Вопрос №4. Как посчитать поперечное сечение?

Поперечное сечение считается по формуле площади круга – π x r2. π ≈ 3,14.
