Кабели с изоляцией из сшитого полиэтилена в России имеют сокращенное обозначение СПЭ (в Англии — XLPE, в Германии VPE, в Швеции PEX). У таких кабелей лучшие электрические и механические свойства по сравнению с КЛ из бумажно-пропитанной изоляции.
Давайте разберемся в чем их существенные отличия и какова конструкция.
Кабели СПЭ до 1кв

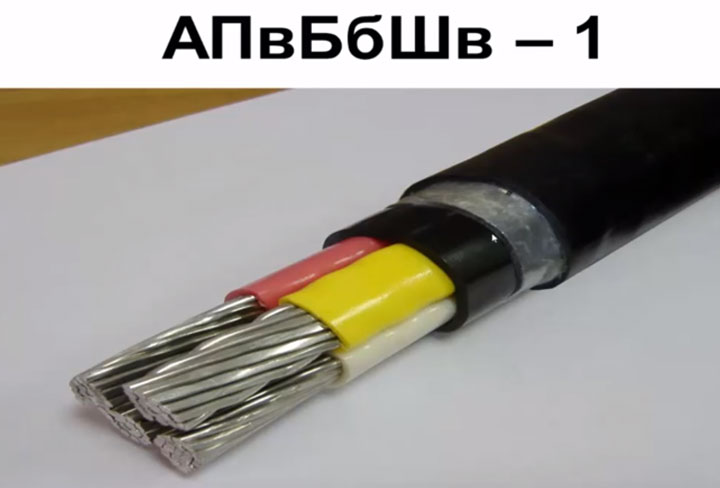

Конструкция кабелей из сшитого полиэтилена и обычных до 1кВ, зачастую трудно отличимы. Вот, например марка АПвБбШв-1.
Этот вид очень похож на марку АВБбШв изготовленной из ПВХ пластиката.
Однако имеет одно существенное отличие:
- толщина фазной изоляции у кабеля из сшитого полиэтилена, меньше чем у обычного ПВХ
Зачастую более чем на 25%.
Другие технические характеристики кабелей СПЭ на 0,4кв:
А вот вся остальная конструкция практически не отличается.
- защитный покров в виде шланга вокруг жил
- бронелента
- внешний покров из шланга поливинилхлоридного пластиката
Если они так похожи между собой, как их отличить неопытному монтеру или электрику? Есть два способа:
-
по толщине изоляции жил, как говорилось выше. И то если вы имеете перед собой одновременно два кабеля, чтобы их сравнить.
-
обыкновенным поджиганием этой самой изоляции
Достаточно посмотреть, как она горит. Если изоляция ПВХ, то горение будет сопровождаться с выделением большого количества копоти.
Марки кабеля более 1кв

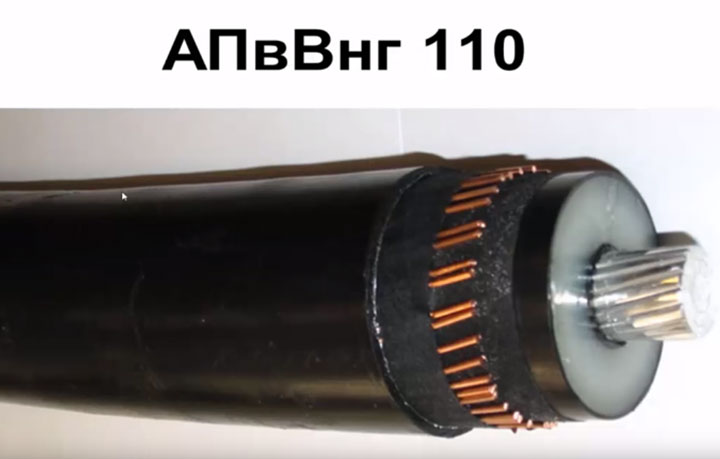

Наиболее распространенные марки кабелей с изоляцией из сшитого полиэтилена 6-10-35-110кв:
-
ПвП, АПвП — для прокладки в земле
-
ПвПу, АПвПу – с усиленной оболочкой при сложных трассах
-
ПвПг, АПвПг – для прокладки в траншеях с влажным грунтом

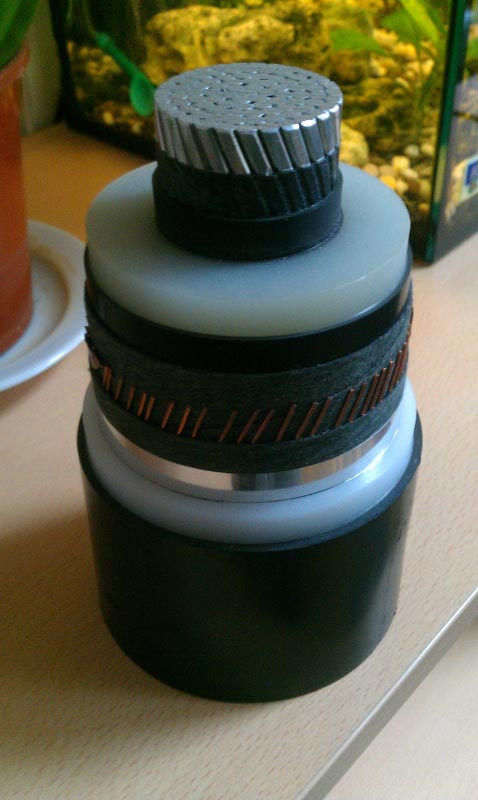

Более подробно рассмотрим из чего состоит кабель на 10кв АПвП или ПвП из сшитого полиэтилена.

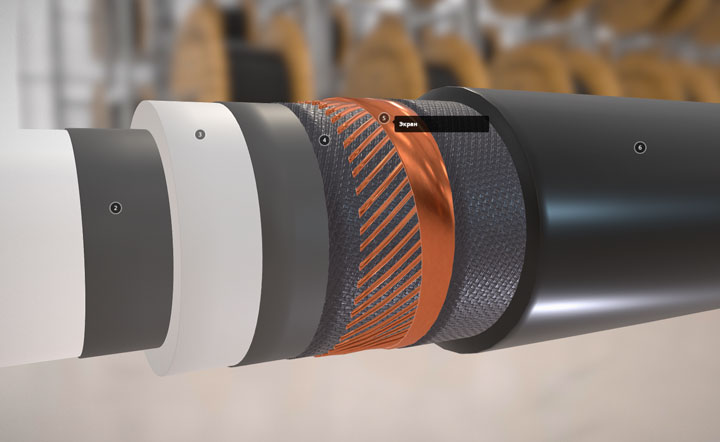

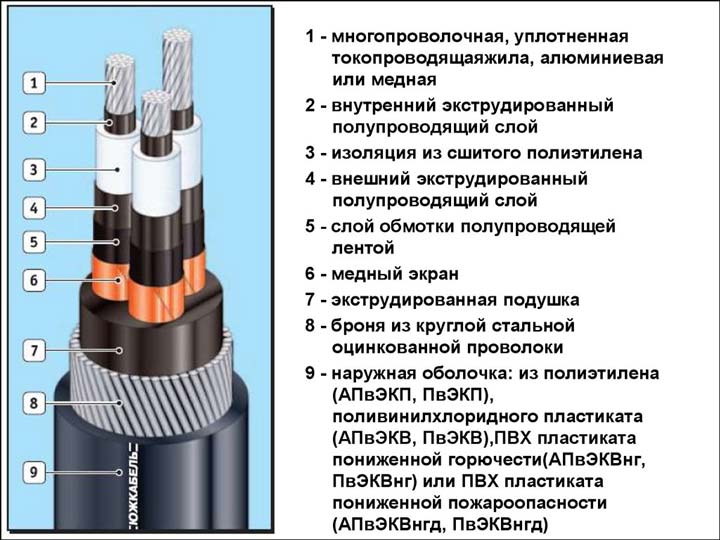

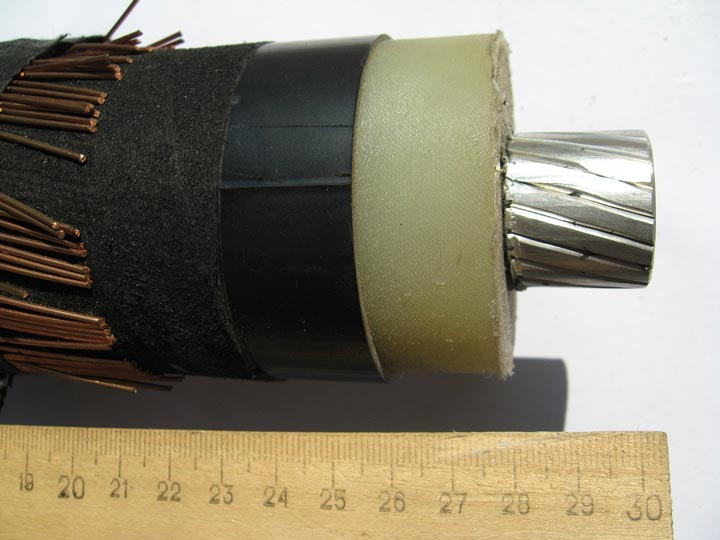

Конструкция

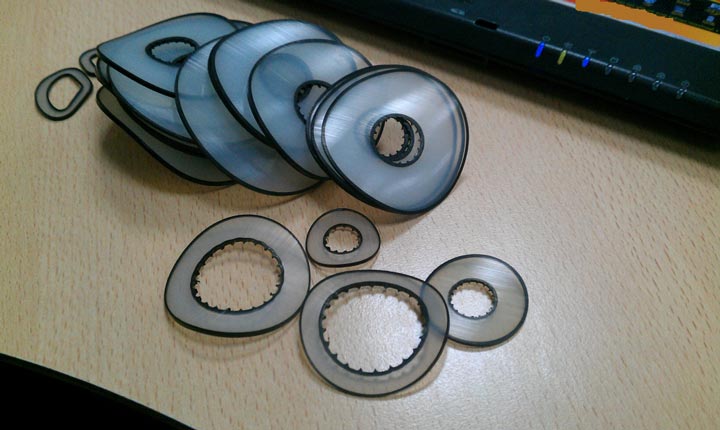

В середине расположена токоведущая жила из алюминия или меди.
Поверх нее нанесен токопроводящий слой, который состоит из того же самого сшитого полиэтилена, но в него включены специальные добавки, основная часть из которых — это сажа.
Сажа добавлена для того, чтобы получить полупроводящий слой, выполняющий функцию выравнивания электромагнитного поля.
Без него, на отдельных жилах напряженность может быть увеличена до 30% по сравнению с остальными. А это способно вызвать частичные разряды между изоляцией и жилой.
Поверх основной изоляции также накладывается полупроводящий слой. Сажи в нем до 40%.
После идут различные защитные материалы:
- подложка
Она может быть выполнена из кабельной бумаги или из нетканого материала с полупроводящими свойствами
-

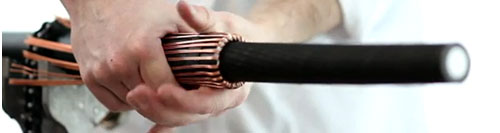

экран из медных проволок
-
в противоположную сторону наложения проволок, на экран накручивается лента медной фольги
Ее функция обеспечить контакт между проволоками, для того чтобы распределить равномерно ток протекающий по ним.
- еще один защитный слой из кабельной бумаги или ленты нетканого материала
Он удерживает экран в плотно намотанном состоянии.
- поверх всего этого накладывается оболочка из защитного полиэтилена
Здесь уже применяется обычный полиэтилен со свойствами светостабилизации и хорошей механической прочности.
В другой конструкции кабеля АПвПуг-10 две новые буквы обозначают:
Она по свойствам такая же как и обычная, но большей толщины.

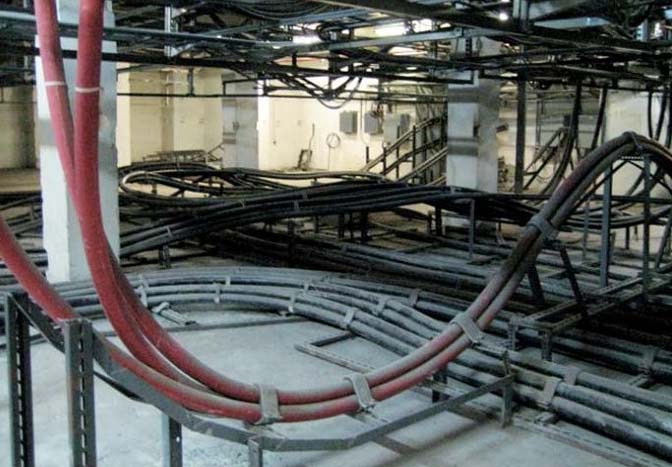

Кабеля с усиленной оболочкой прокладываются по сложным трассам, в трубах и там, где имеется большее количество пересечений с другими кабелями, водопроводами или иными инженерными сооружениями.
Этот слой препятствует распространению воды вдоль кабеля при повреждении внешней оболочки. По своим свойствам эта водоблокирующая лента напоминает детский памперс.
В отличие от изделий с бумажной изоляцией, здесь не возможна ситуация, когда кабель буквально всасывает в себя влагу на протяженности нескольких десятков метров.

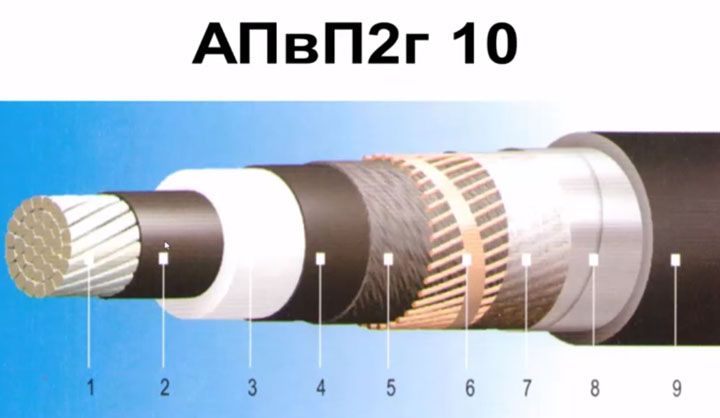

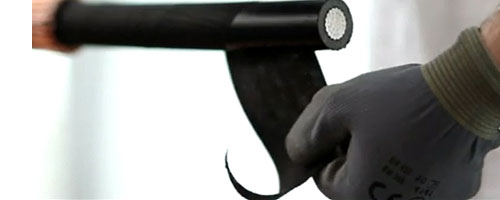

Если в названии присутствует индекс “2г”, то это означает двойную герметизацию. Одна водоблокирующая лента обеспечивает продольную герметизацию, а внешний слой, выполненный из алюмополимерной ленты – поперечную.
Причем этот защитный слой, может полностью защитить кабель от незначительных трещин на внешней изоляции.

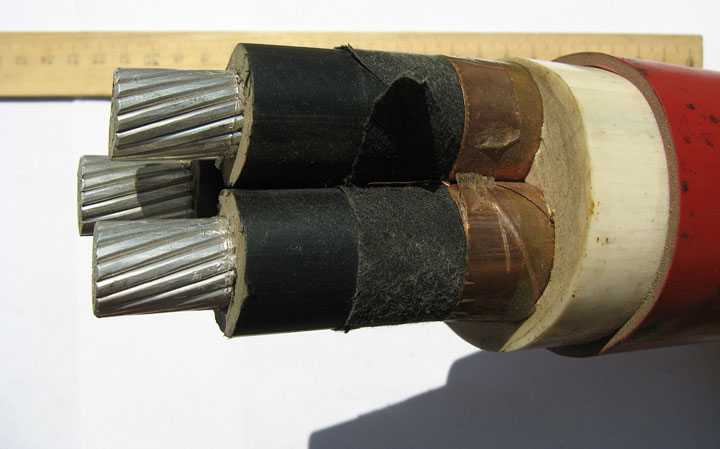

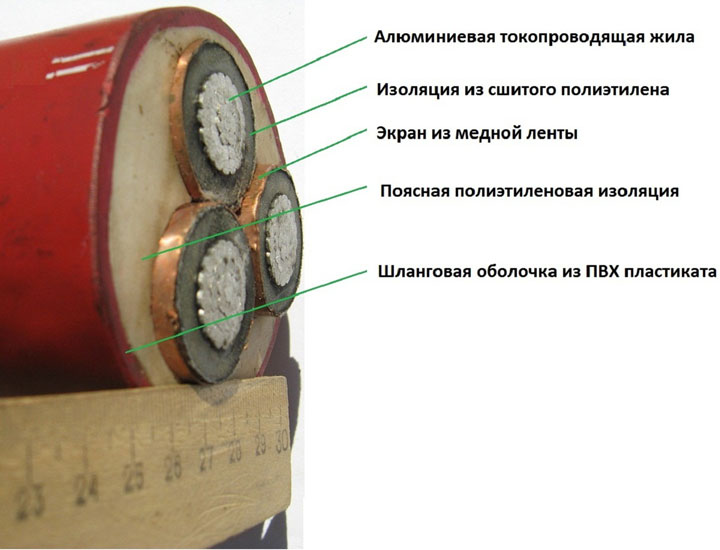

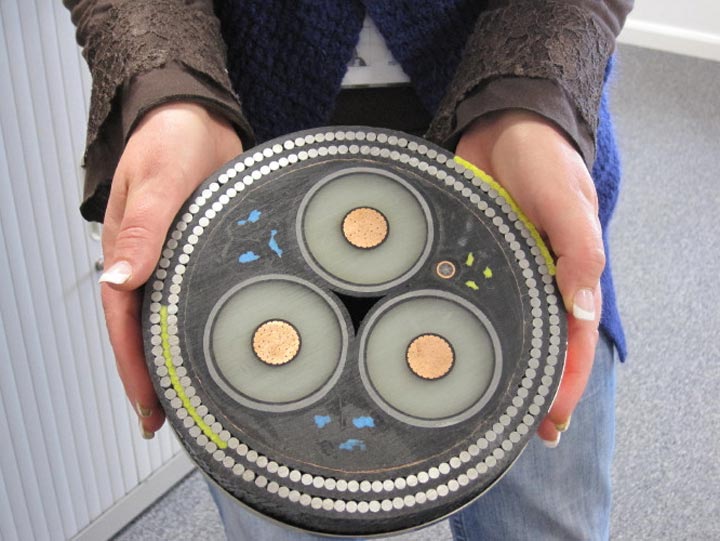

Трехфазные кабеля АПвПуг-10 фактически представляют из себя собранные воедино однофазные модели в общей защитной оболочке.
При этом многим электрическим характеристикам такие кабеля соответствуют обыкновенным видам с бумажно-пропитанной изоляцией.

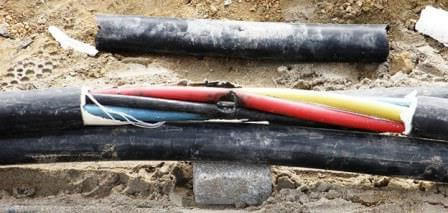

В отличии от обычных КЛ, где внешний дефект в итоге очень быстро сказывается на самих жилах.
Изоляция жил из сшитого полиэтилена не гигроскопична и поэтому обеспечит нормальную работу электроустановки. Фактически зафиксированное время работы кабеля СПЭ, с поврежденной и разрушенной внешней защитной оболочкой, на реальном объекте — порядка 5 лет.

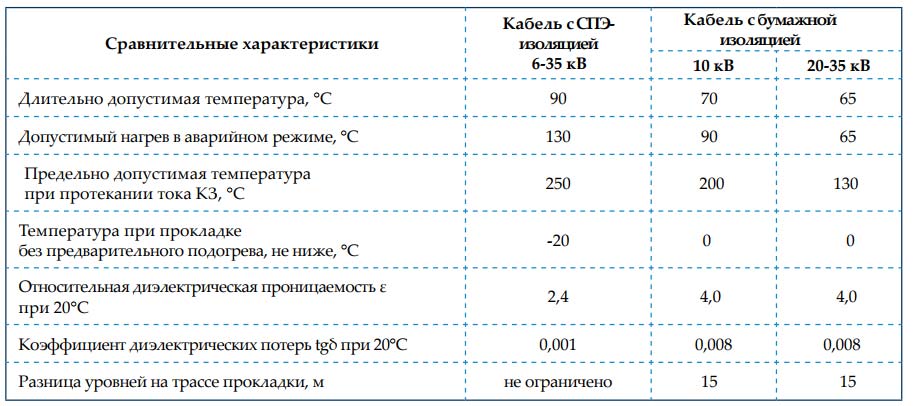

Разница и сравненение кабеля с СПЭ изоляцией 6-35кв и кабеля с бумажной изоляцией:
Основные технические характеристики для высоковольтных кабелей из сшитого полиэтилена (сечение, толщина изоляции, вес, номинальный ток):
Дополнительные характеристики (токи КЗ, сопротивление, емкость, вместимость барабанов):
Кабель СПЭ с ПВХ оболочкой
Марки кабеля ПвВ и АПвВ – это изделия с внешней оболочкой из поливинилхлоридного пластиката. Она применяется для прокладки в пожароопасных помещениях и там, где выставляются дополнительные условия по пожарной безопасности.
У них в аббревиатуре появляется дополнительная маркировка:
Некоторые переводят как ”не горючий”, но это не совсем верно. Он горит при воздействии прямого огня. Однако стоит огонь убрать, и поддерживать горение далее он не будет.
Такие кабеля в основном прокладываются внутри помещений. Для прокладки их в земле необходимо, чтобы влажность грунта не превышала 14%.

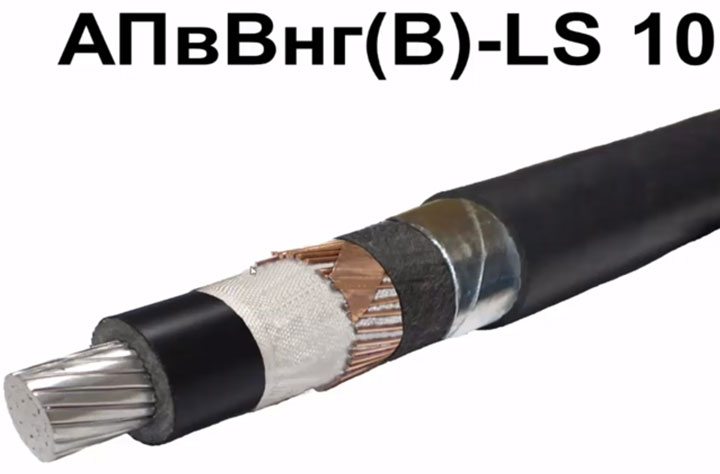

Например АПвВнг(В) – Ls 10.

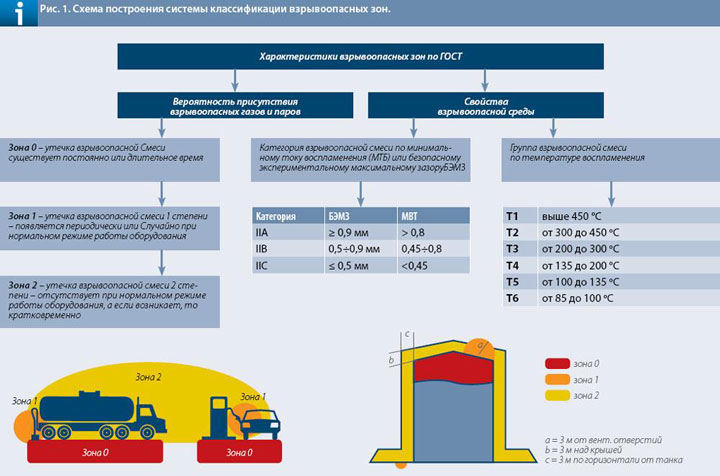

Буква ”В” в скобках – кабель для эксплуатации в пожароопасных помещениях. Буква ”А” – во взрывоопасных. Иногда для огнезащитного барьера используется стеклолента.

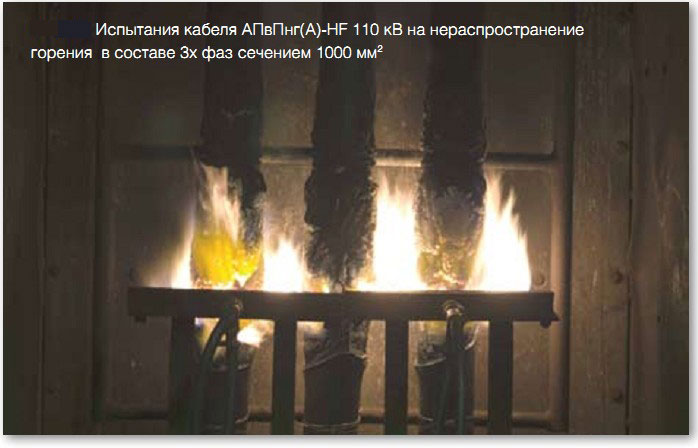

Кабель АПвВнг(А) – Ls FRHF 10.
- FR – огнестойкий
- HF – без галогенный
Самый опасный галоген в кабелях это хлор. При горении вышеуказанная марка кабеля выделяет минимум дыма, горит только внутри пламени и не распространяет при пожаре вредных веществ.
Преимущества кабеля СПЭ
-
высокая надежность, так как фазы расположены раздельно
- высокая электрическая прочность и низкие диэлектрические потери
- гибкость и высокая механическая прочность, даже без брони наружных покровов
-
меньший вес за счет отсутствия металлической оболочки и стальной брони
- большая пропускная способность по току. Жилы кабеля могут спокойно нагреваться до 90 градусов в рабочем режиме и до 250 С в послеаварийном.
- большие строительные длины

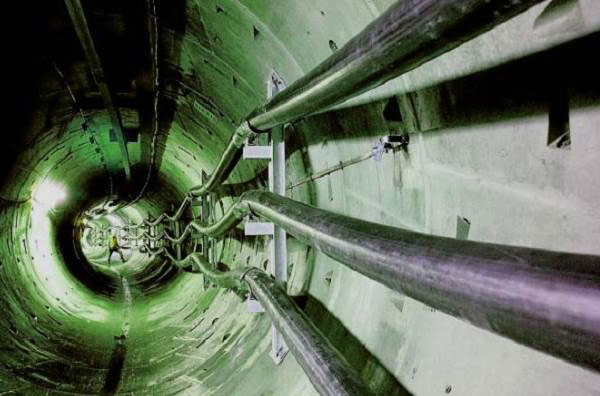

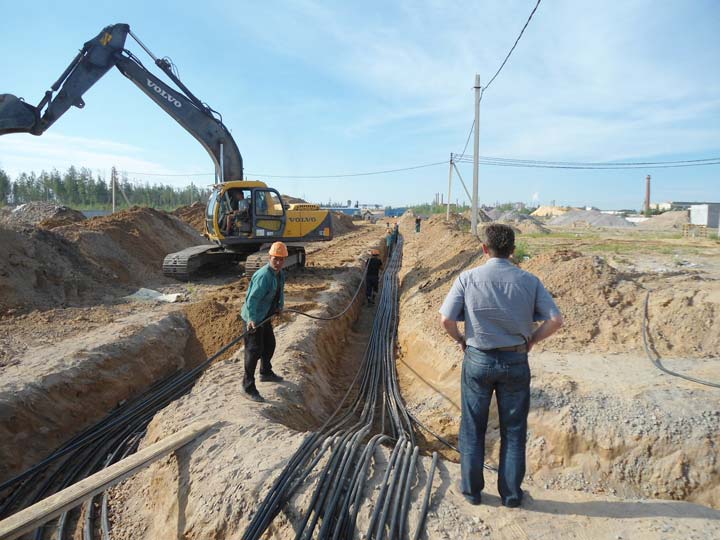

В крупных городах средняя длина кабеля 6-10кв от ТП до ТП составляет около 900 метров.
Для таких трасс не составляет труда изготовить кабель СПЭ длиной, что называется от наконечника до наконечника.

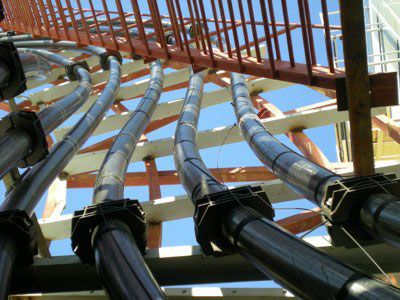

- прокладка на трассах с какой угодно разностью уровней
В особенности это касается выходов из подземной части КЛ с подъемом по опоре и переходом в воздушную линию.
Не нужно беспокоиться о стекании маслонаполненной изоляции и высыхании отдельных отрезков КЛ.
