Сушилка для фруктов и овощей своими руками — 3 лучших способа.

богатый урожайСушка — это самый распространенный способ консервации и сохранения фруктов и овощей, богатый урожай которых вы собрали со своего участка.

Можно даже утрировано сказать, что человек из первобытного состояния и пришел постепенно к цивилизации, благодаря заготовке впрок летних продуктов. Обезьяны как известно, про запас ничего не заготавливают.

Помимо сохранения урожая, высушенные фрукты еще и полезны для здоровья.польза от высушенных фруктов

Например, один повар, обслуживающий членов политбюро ЦК КПСС, писал в своих воспоминаниях, что на всех обедах в обязательном порядке подавали компот из сухофруктов.

Не соки, не морсы, а именно компот из сушенных фруктов.а компот

То есть, правильная сушка растительных продуктов это не только сохранение урожая, но и польза здоровью.

Необходимость сушки мы выяснили, основной вопрос заключается в том, каким образом это лучше сделать? Как оказывается, для этого вовсе не обязательно покупать дорогостоящие фирменные сушилки. как выбрать хорошую сушилку для овощей и фруктов Ezidri или Волтера

Вы самостоятельно из недорогих материалов (до 1000 рублей) можете собрать производительную, экономичную и очень удобную сушилку, на которой одинаково легко будет сушиться зелень, ягоды, грибы, кусочки фруктов, рыба и т.п.

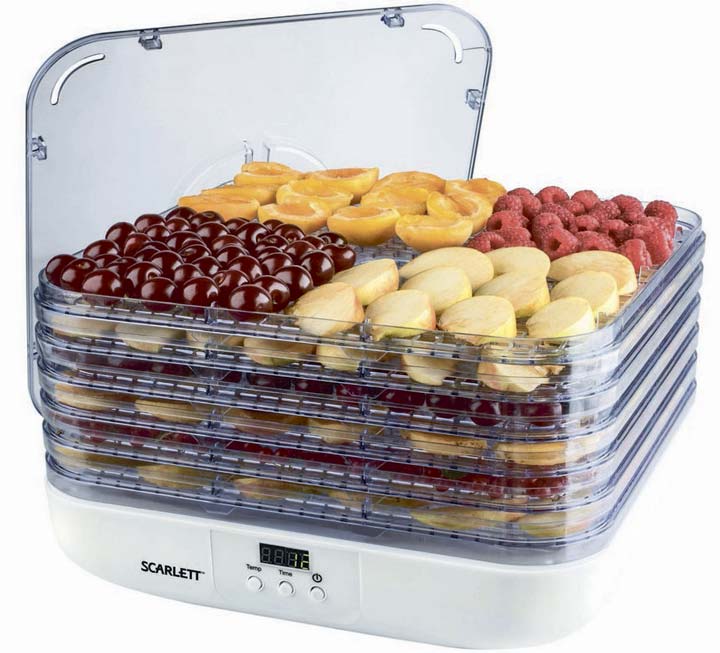

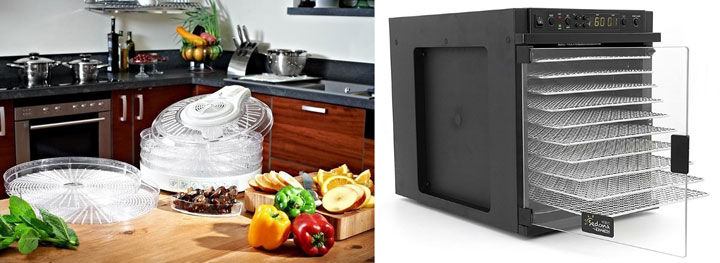

Магазинные сушилки многих не устраивают либо своим качеством, либо ценой. А бывает, что тем и другим одновременно.дороговизна магазинных сушилок

Но самое главное неудобство – это их маленькие размеры. Что вы можете высушить в небольшой кастрюльке с тэном мощностью 250-300Вт?компактная модель сушилки для фруктов и овощей

Дабы обработать богатый урожай, такая штука у вас должна функционировать в автономном режиме сутками напролет.

сколько часов нужно для сушки на электросушилке для разных фруктов
сколько часов нужно для сушки на электросушилке для разных овощей

А между тем, самодельные варианты собираются гораздо больших размеров и при этом справляются со своей задачей не хуже магазинных.

За несколько часов иногда удается высушить объем чуть меньше ведра! Зависит все конечно от вида продукта. Сравните это с заводскими кастрюлями и коробками.

В это же время стоимость самодельных будет в 5 раз ниже, чем цена самых дешевых, продающихся на рынке.

А если сравнивать с дорогими и качественными моделями, то разница будет более чем десятикратная.сушилки овощей горизонтальные и вертикальные

Давайте рассмотрим три популярных способа как собрать такую электрическую сушилку своими руками, ну а вы самостоятельно подберете для себя подходящий вариант.

Сушилка из шкафа с тепловентилятором

Первый вариант – использовать для этого старый, ненужный кухонный шкафчик.сушилка из кухонного шкафчика

А лучше самостоятельно его собрать из досок банных пород дерева. Материалы которые вам для этого понадобятся:

  • готовый деревянный шкаф или доски

    самодельная сушилка для фруктов и овощей из шкафчика
    самодельная сушилка для фруктов и овощей из шкафчика
  • датчик температуры с термометром

  • обогреватель ветродуйчик на 1-2кВт111-obogrev

  • изолирующий слой из фольгирующего материала

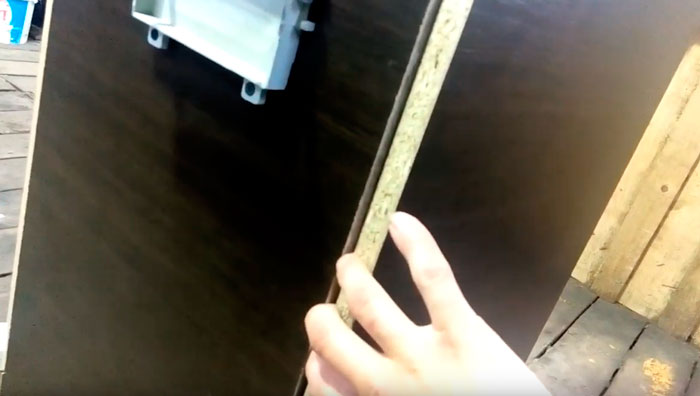

Шкафчик можно собрать любого размера, который вам необходим. Многие при этом не рекомендуют использовать композитную древесину – ДСП, ДВП, OSB.дсп и двп

В них слишком высокое содержание клея и без достаточной изоляции при нагреве, они могут выделять вредные вещества.

Но большинство на это не обращает внимание, успокаивая себя тем, что во-первых, работать такая сушилка будет при относительно низкой температуре (до 40-45 градусов), а во-вторых,  внутри все будет обшито термоизоляцией. Из-за чего удастся избежать опасного нагрева древесины и прямого контакта горячего воздуха с ней.

Скрепляете доски на мебельных саморезах и спереди приделываете дверцу.

сборка шкафчика для самодельной сушилки
сборка шкафчика для самодельной сушилки

Оптимальный размер шкафа, чтобы и дома не мешался и переносить было удобно:

  • ширина 60см

  • глубина 40-45см

  • высота 70-80см

сборка шкафчика для самодельной сушилки

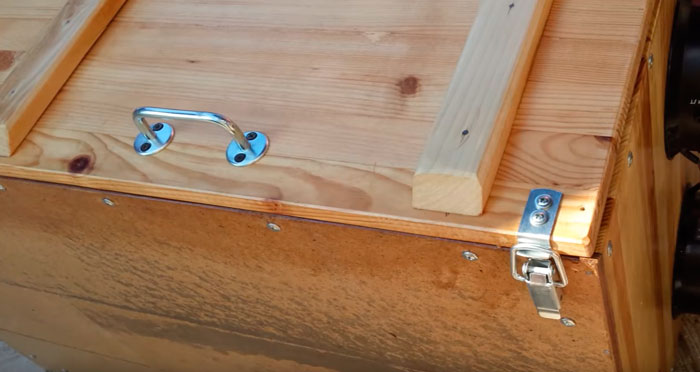

Чтобы дверца закрывалась плотно и не выпускала тепло, приделайте сверху и снизу две защелки.защелки на шкафу сушилки для плотного закрытия двери

Изготовление поддонов для сушки

Внутри шкафчика на направляющие укладываются самодельные сеточки.сеточки для сушки в самодельной сушилке

Они также собираются из древесных планок, соединенных строительными уголками.

изготовление поддонов сеток для сушки фруктов и овощей
изготовление поддонов сеток для сушки фруктов и овощей

Только не склеивайте при этом деревяшки!

При нагреве клей будет выделять токсичные пары. Поэтому только уголки или степлер.

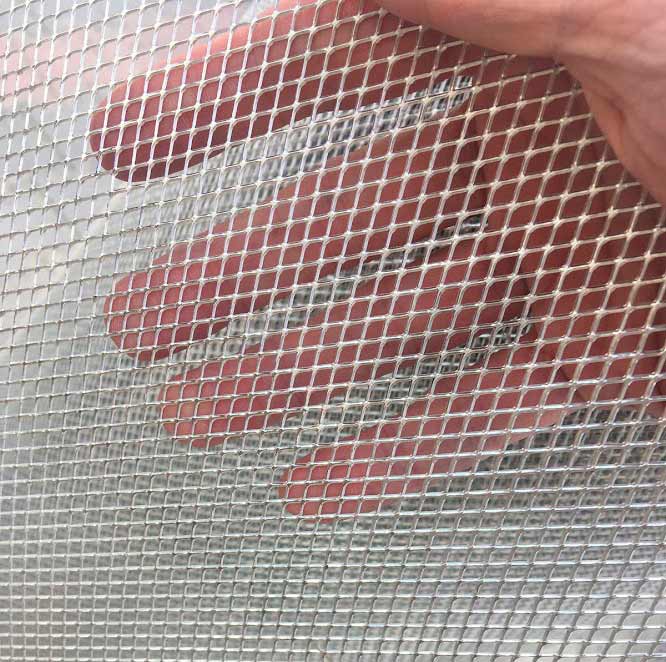

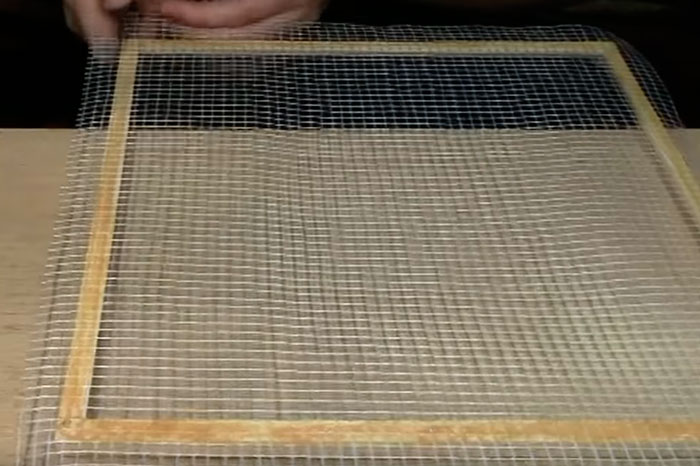

Сетку на которой и будут размещаться продукты, лучше выбирать металлическую из пищевой нержавейки. Она не будет при нагреве выделять никакой химии.металлическая сетка для поддонов сушильного шкафа

Пчеловоды через такую мед фильтруют. Проблема только ее найти.

Многие советуют не заморачиваться и брать армирующую, та что идет под штукатурку. В ней якобы содержится только стекловолокно и ничего более.почему нельзя использовать армирующую или антимоскитную стенку на поддоны сушилки

Однако не забывайте, что там имеется и связующий элемент – эпоксидный компаунд. Также не рекомендуется использовать противомоскитную сетку.противомоскитная сетка на ячейки для сушилки фруктов

В ее состав входит пластик и ядовитая краска. С такими поддонами, всего через несколько лет обильного поглощения “полезных”сухофруктов, вас обязательно будет ждать онкология.

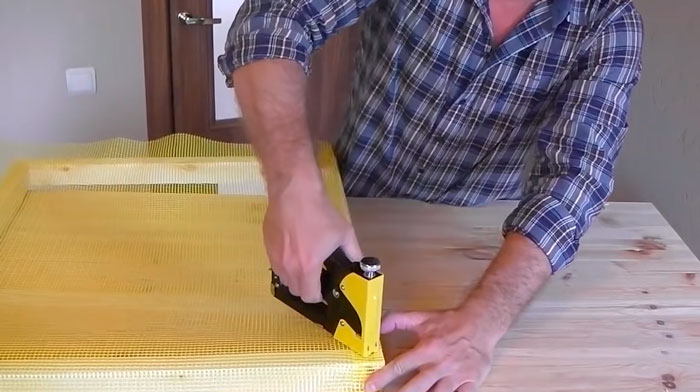

Сетку пристреливаете на планку степлером по всему периметру.

Такие поддоны изготавливаются буквально за несколько часов. Для вышеприведенных размеров шкафчика, оптимальное количество сеток внутри – 4шт.

Размеры сетки-поддона должны быть уже на 5см, чем глубина шкафа.

Это необходимо для того, чтобы теплый воздух мог свободно циркулировать как с задней, так и с передней стороны.

Сами поддоны лучше размещать таким образом, дабы первый располагался вплотную к дверце, а второй к задней стенке и т.д.циркуляция воздуха в сушилке для фруктов

Теплый поток при такой шахматной раскладке будет последовательно обдувать ярус за ярусом.

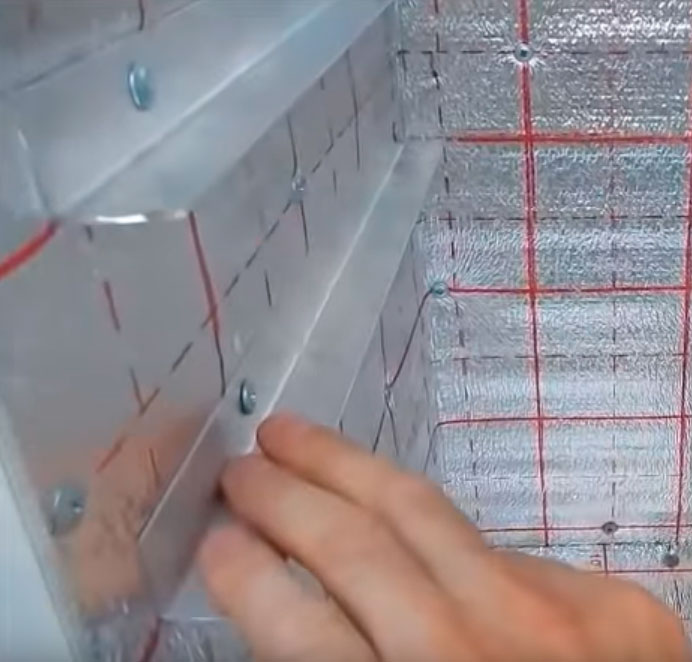

Поддон задвигается или кладется на направляющие планки. Они делаются либо деревянными, либо из алюминия.алюминиевые направляющие планки для сеток сушилки

Алюминий в этом случае быстрее отдает тепло после нагрева. Однако всегда остается открытым вопрос его экологичности и токсичности. Дерево все же безопаснее.

Теплоизоляция сушильного шкафа

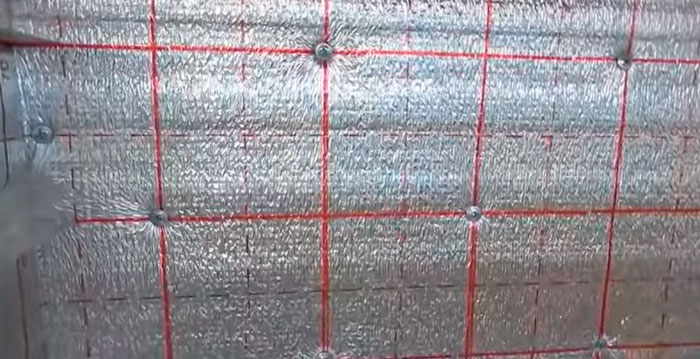

Изнутри весь шкаф и сама дверца обтягиваются отражающим материалом из фольги.отражающий материал из фольги для изоляции сушильного шкафа фруктов

Такой например, используется для обшивки сауны. Он выдерживает высокие температуры и абсолютно безвреден при нагреве не более 45С.

Закрепляете его на скобы от строительного степлера, а лучше на саморезы с широкой шляпкой.

Без данного отражателя тепло будет быстро передаваться деревянным стенкам. Во-первых, это затянет весь процесс. А во-вторых, если при сборке каркаса вы все же использовали ДСП или ДВП, они будут греться, что в конечном итоге приведет к отравлению продуктов.

Также не обшивайте стенки зеркальной жестью.почему нельзя обшивать сушилку жестью

Жесть это в первую очередь металл. Она будет нагреваться и переносить все тепло на деревянный корпус. Теплоэффективность такой сушилки резко упадет.

А еще от такого нагрева корпус будет постепенно деформироваться и у вас образуются широченные щели.почему в сушилке для фруктов образуются щели

ТЭН или обогреватель

Чем же нагнетается температура, откуда и как происходит нагрев? Все очень просто – в качестве нагревательного элемента и вентилятора одновременно, применяется комнатный напольный обогреватель ветродуйчик.нагрев температуры в сушке для фруктов ветродуем

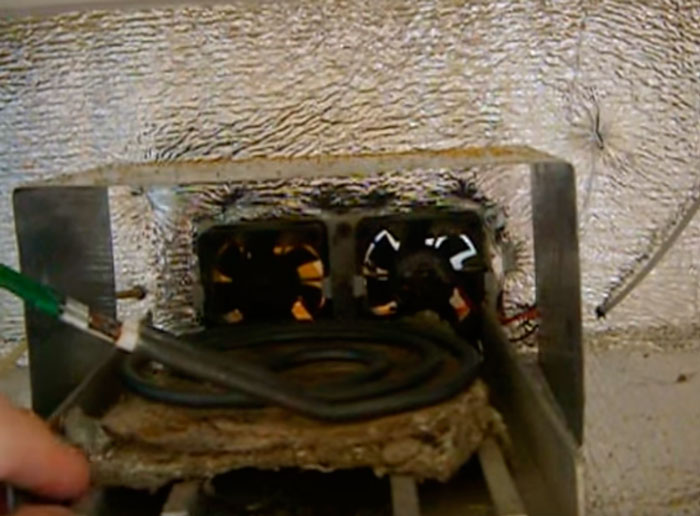

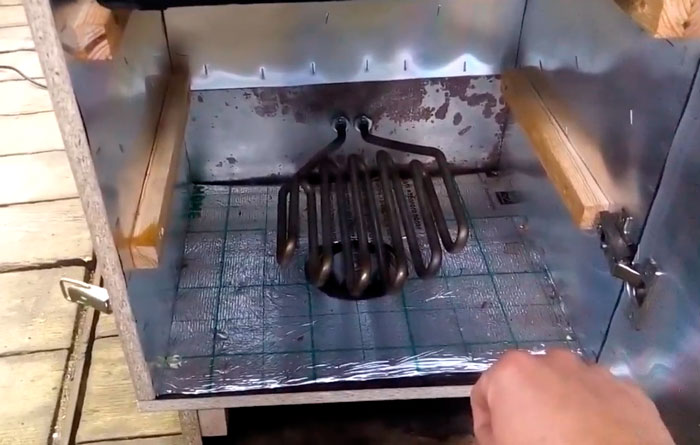

Старайтесь не использовать для этого дела открытые тэны. Во-первых, это пожароопасно. А во-вторых, у вас возникнет проблема с их установкой на деревянное основание ящика с соблюдением допустимых расстояний.голые тэны на дне сушилки для фруктов

Придется крепко задуматься на что их уложить или как закрепить. Вот например, кто-то “сообразил” подложить под тэн от плитки асбест.асбест под тэном от плитки на дне сушильной камеры

Еще раз – АСБЕСТ! В ящик для сушки фруктов! Не делайте такого никогда.

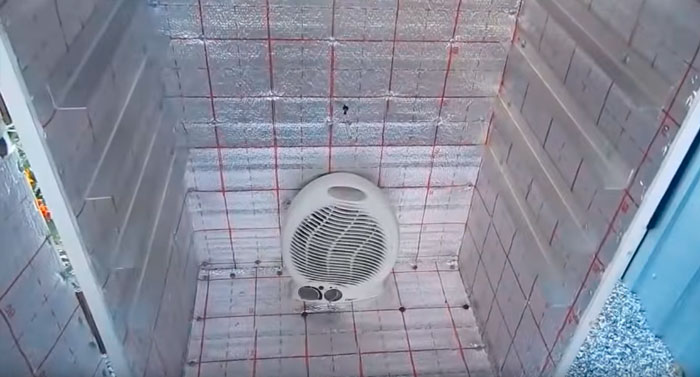

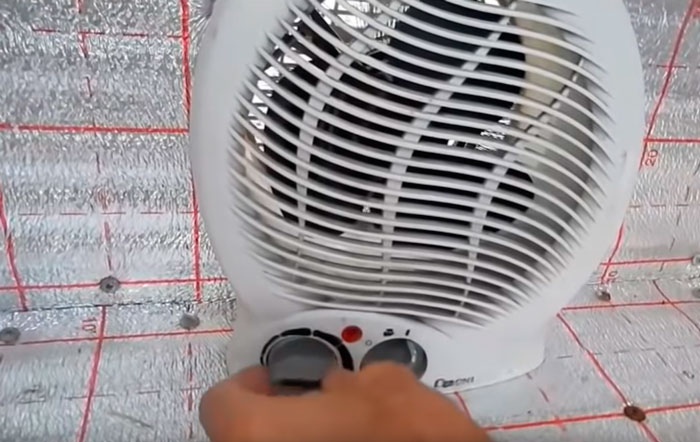

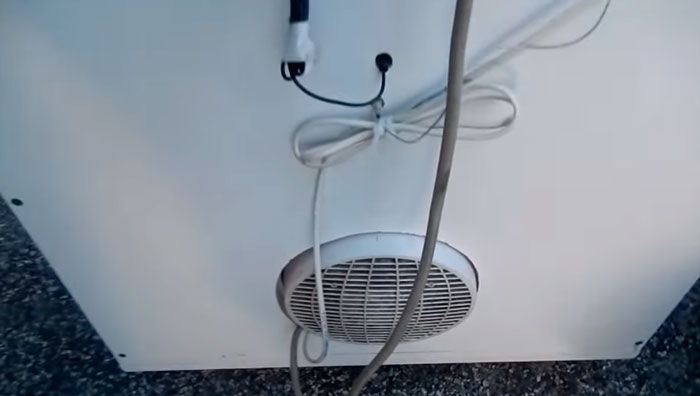

С ветродуйем проблем нет. Просто ставите его на дно шкафчика, а на задней стенке для притока свежего воздуха, лобзиком вырезаете отверстие по размеру вентилятора.задняя стенка с вентилятором на сушке фруктов

Отверстие делается в обязательном порядке, иначе обогреватель просто на просто перегреет сам себя и загорится.

Через эту же “дырку” выводятся провода питания с вилкой.

Подключение проводов и термодатчика

Если вы не разбираетесь в электрических схемах, можете регулировать нагрев и температуру встроенным термостатом на самом обогревателе, выкручивая ручку в минимальное и максимальное положение.регулировка температуры термостатом внутри сушилки для фруктов

Но можно сделать гораздо удобнее и функциональнее. Покупаете в ближайшем магазине электроники или в Китае выносной датчик температуры и внешний термостат.

Просверливаете два отверстия примерно посередине задней стенки и вставляете туда контролирующие датчики.

датчики для контроля температуры в самодельной сушилке для овощей
датчик термостата на сушилке

Провода припаиваются вместо встроенного термостата обогревателя, а наружу выводится цифровой термометр.

термометр температуры в сушильной камере
цифровой термометр

Температуру сушки выставляете самостоятельно в зависимости от продукта – овощи, фрукты, мясо, рыба и т.д.термостат сушилки своими руками

Для растений и ягод таким вентилятором на первом положении оптимально нагнетают температуру в 40С. При этом старайтесь поменьше открывать дверцу шкафа.

Для остальных продуктов переключайте обогрев в положение II.

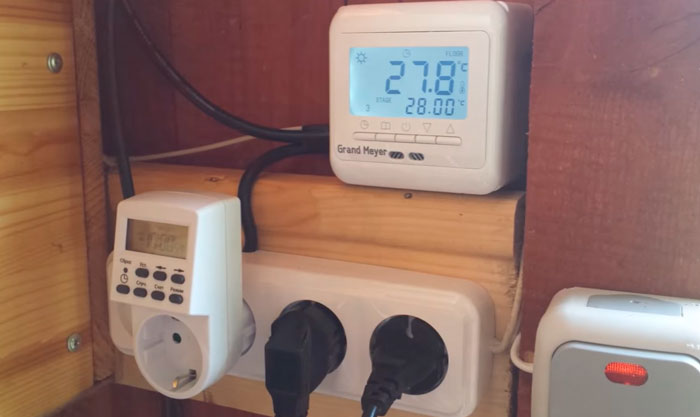

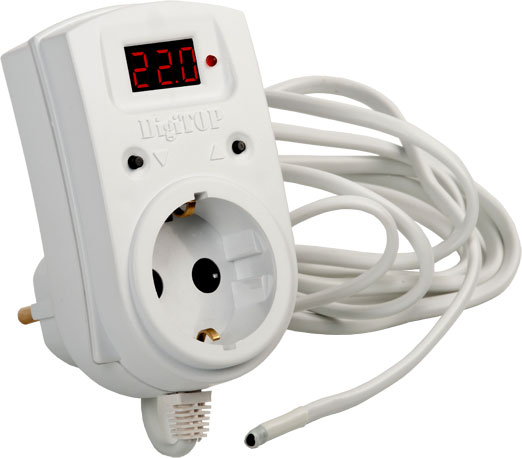

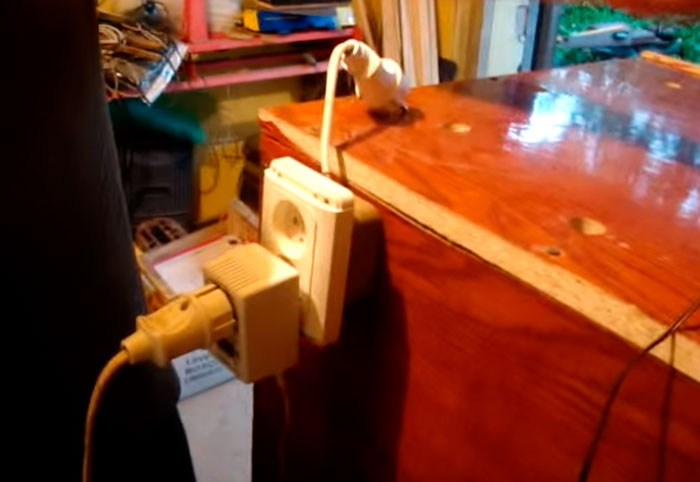

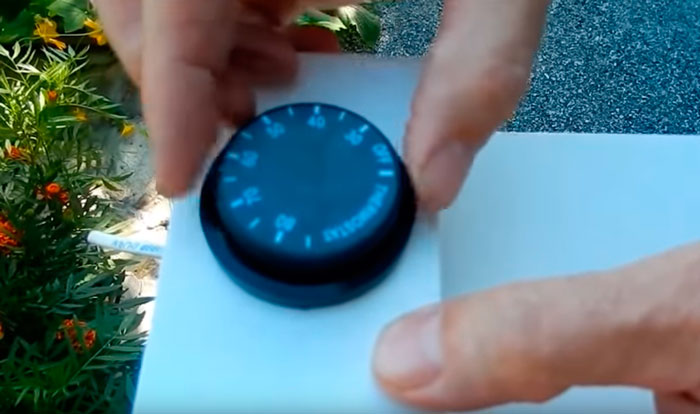

Выносной термостат с проводами — это хорошо, но не у всех получается разобраться со схемой подключения. Если и у вас с этим проблемы, а контролировать сушку вы все-таки хотите именно таким образом, воспользуйтесь терморегулятором-розеткой. терморегулятор с розеткой для сушки фруктов

Его вставляете в ближайшую розетку, заводите датчик во внутрь шкафа и программируете верхний и нижний пороги температуры.термостат таймер розетка Подробнее

При этом вилка тепловентилятора просто втыкается в сам терморегулятор. Получается как бы конструкция розетка в розетке. как регулировать температуру нагрева в сушилке для фруктов

Вам ничего не нужно мудрить с электрической схемой. Дошла температура внутри сушки до 40С, дуйчик отключился. Остыла до 38С – включился.

Хотите все это автоматизировать и выставить заданное время сушки, дабы не испортить продукты – к вашим услугам таймер-розетки (механические или электронные). таймер розетка для сушки фруктов своими рукамикак пользоваться таймер розеткой

Особенно это важно при сушке рыбы, когда по технологии требуется делать определенную паузу, после непрерывной многочасовой работы агрегата.

Вентиляция и выход влажного воздуха

Теплый влажный воздух в процессе нагрева должен куда-то выходить из шкафчика. Для этого сверху вырезается отверстие (d-100мм) и туда вставляется пластиковая труба.

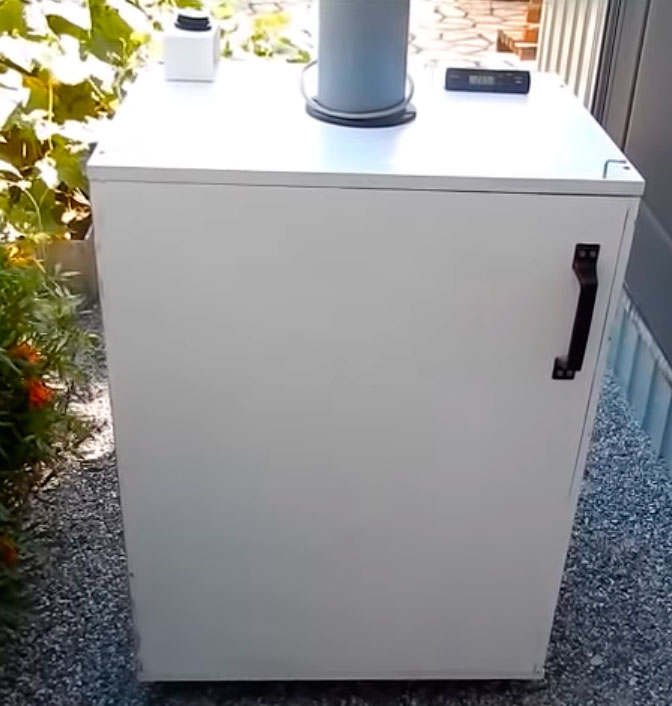

труба для выхода воздуха из сушилки для фруктов и овощей
высокая труба для выхода влажного воздуха из сушилки фруктов

Хотите обойтись без пластика и трубы, сделайте по периметру не одно, а три отверстия меньшего диаметра (35мм).три отверстия вместо трубы на крышке сушилки

Только желательно все эти отверстия не оставлять открытыми, а приспособить туда какую-нибудь защитную решетку или сеточку от мух и насекомых.антимоскитные лампы от комаров инсектицидные лампы как работают отзывы

Но все же как показывает опыт эксплуатации, с одним отверстием в виде трубы удается поддерживать более стабильный температурный режим, чем с тремя.

Вся сырость, запах и пар через эту вытяжку будут уходить на улицу. В процессе сушки не забывайте менять местами поддоны, потому что нижний ряд из-за непосредственной близости тепловентилятора сушится гораздо быстрее.

При большом урожае переработать его относительно маленькой заводской сушаркой, весьма нетривиальная и нудная задача. А с помощью такого объемного шкафа вы это сделаете быстро и с удовольствием.

Инфракрасная сушилка

Второй способ изготовления дегидратора еще более простой. Здесь вместо тепловентилятора вам потребуется инфракрасная пленка.из чего состоит инфракрасная пленка теплого пола

Именно такую применяют для электрических теплых полов.

Причем в данном случае даже не понадобится сооружать громоздкий шкаф. Достаточно изготовить длинные полочки. Но обо всем по порядку.

Греющая инфракрасная пленка — это рулонный материал и продается она метражом. Ширина может быть разной – 50,80,100см.мощность инфракрасной нагревательной пленки

Раз уж мы планируем сделать агрегат для серьезных объемов, а не аналог маленькой кастрюльки, то выбирайте ширину ближе к 100см.

Какую мощность выбрать? Для хорошей производительности покупайте модели мощностью 220Вт на 1м2. При среднем размере полок 20*100см один ярус будет потреблять около 55Вт/час или 1,32кВт в сутки.

Умножайте эту мощность на количество полочек и получите расход электроэнергии вашей сушилки. сколько электроэнергии потребялет электрический теплый пол как рассчитать

Далее эту пленку нужно будет разрезать в строго определенных местах (где значок ножницы).

где и как резать инфракрасную пленку для теплых полов
где и как резать инфракрасную пленку для теплых полов

Как подключить инфракрасную греющую пленку

Основная головная боль для многих – подключение такой пленки к проводам с вилкой. Для этого понадобится паяльник.

На самом деле ничего сложного здесь нет. Делается все буквально на раз, два, три.

Чтобы не пережечь материал, производители рекомендуют использовать паяльник мощностью не более 60Вт.

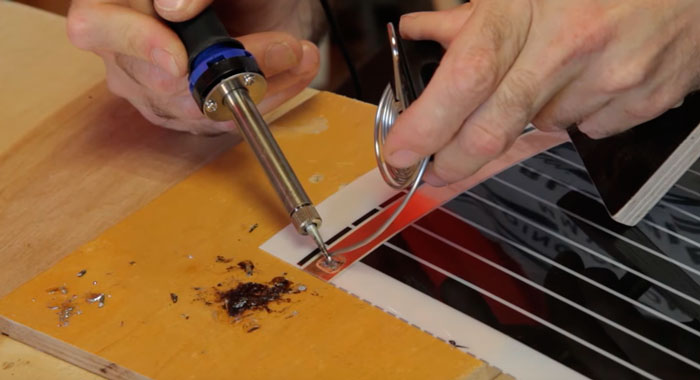

Первое
Паяльником разогреваете и снимаете изоляцию со стороны медной токопроводящей полоски.

разогрев и снятие изоляции с пленки инфракрасной

С одной стороны подключается фазный провод, с другой – нулевой.

Второе
Капаете на это место олово.

обоработка оловом места пайки на пленке теплого пола

Третье

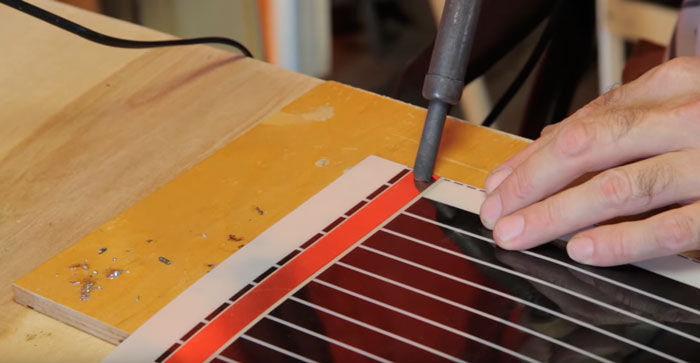

Залуженный медный проводник прижимаете к подготовленной поверхности и припаиваете контакт.

как припаять провода к пленке инфракрасной теплых полов

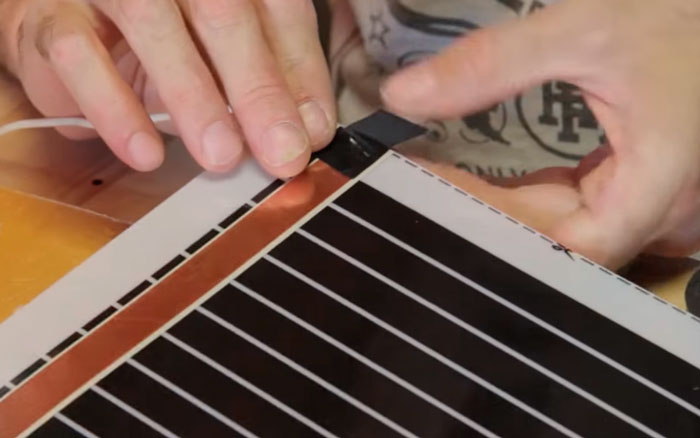

На этом все. Места пайки обязательно изолируйте кусочками липкой ленты, дабы нигде не осталось оголенных токопроводящих частей.изоляция после подключения провода на инфракрасной пленке теплых полов

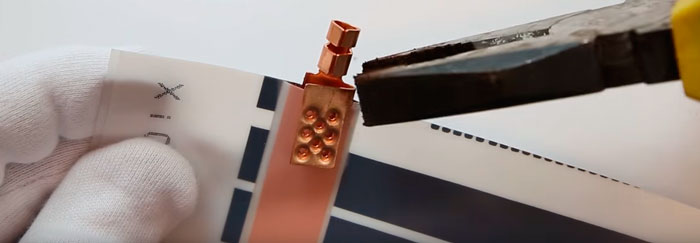

Если даже такое простое подключение вас не устраивает (нет у вас паяльника и все тут), то спросите в магазине специальные клеммы.подключение инфракрасной пленки на клеммах

Цена их правда кусается, да и контакт получается менее надежным. Поэтому пайка в данном случае считается лучшим вариантом.

Сборка полок для сушки

Так как же собирается и работает такая инфракрасная сушилка? Здесь в отличие от варианта с тепловентилятором не нужно никакого термостата и термометра. Пленка в процессе работы греется именно с той температурой, которая нам и требуется (порядка 45С).

Именно она является оптимальной в данном случае для сушки растительных продуктов. Конечно, не стоит забывать, что энзимы, содержащиеся в них, погибают при температуре более 38С. Поэтому на первый взгляд кажется, что 45 градусов это много.сушка фруктов на инфракрасной пленке

Однако здесь идет речь о температуре нагрева самой пленки. Если вы положите между ней и фруктами прокладку (бумагу для выпечки, сетку), а именно это и рекомендуют делать опытные хозяйки, то температура нагрева самих продуктов уже не превысит допустимых 38С.

Полочки для сушилки можно изготовить двумя способами. Первый, для ленивых – из доски или фанеры вырезаете полку нужного размера и сверху накладываете отражающую фольгирующую подложку.простейшая сушка на греющей пленке

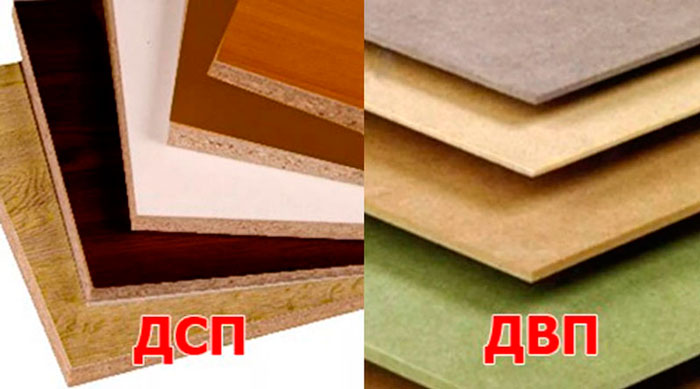

Опять же не рекомендуется использовать в качестве подложки ДСП материал. После нагрева вы вполне можете получить отравленный продукт, а не хрустящую вкусняшку.

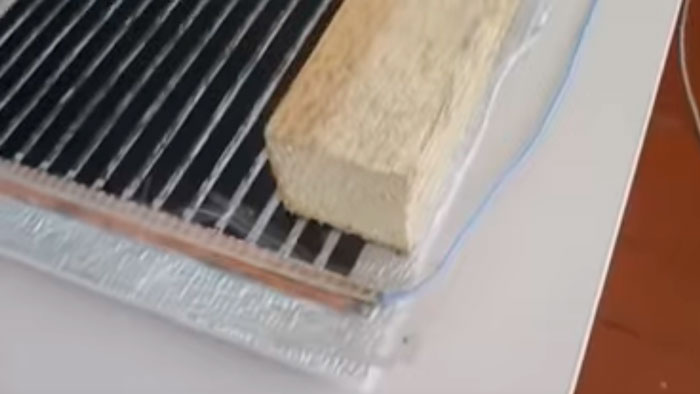

Поверх всего этого раскатываете пленку. Чтобы она не сдвигалась, достаточно ее сверху придавить деревянными брусками. как высушить фрукты на инфракрасной пленке

Это очень примитивный, самый дешевый и не особо эстетичный способ. Есть гораздо лучше.

Для второго варианта подготавливаете две заготовки. Это будут несущие ножки нашего сушильного аппарата.изготовление ножек сушилки

Ширина такой заготовки должна быть чуть шире самой пленки. Оптимальный размер – 20*70см.

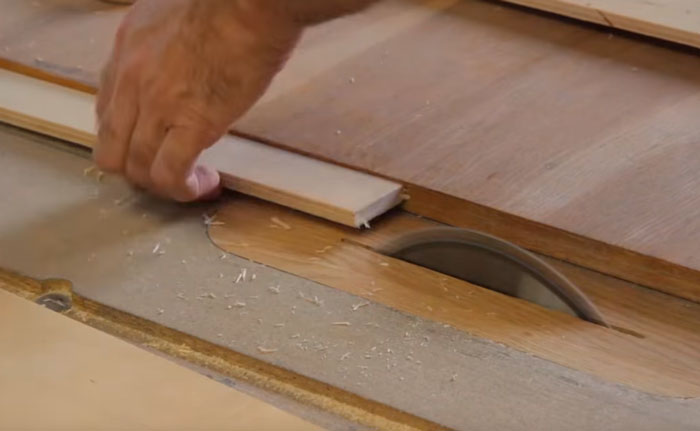

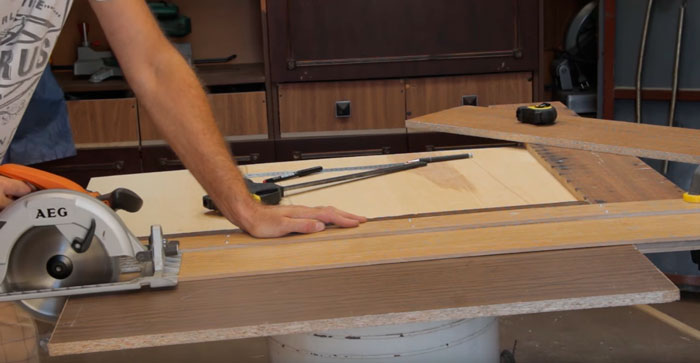

Из фанеры 9мм нарезаются полоски, из которых будут собираться сами полочки. Ширина реек 4см.рейки для полочек сушилки

Все дерево зашкуривается наждачкой, убираются неровности и заусенцы.

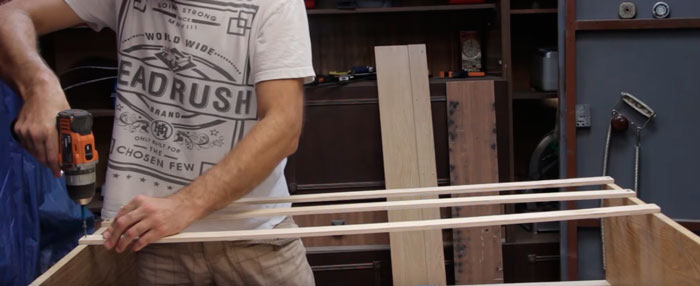

На саморезах скручивается каркас конструкции. В нашем случае будет пять полок.сборка каркаса сушилки инфракрасной

Самый главный “фокус”, который максимально упрощает и облегчает все изделие, это электроды.

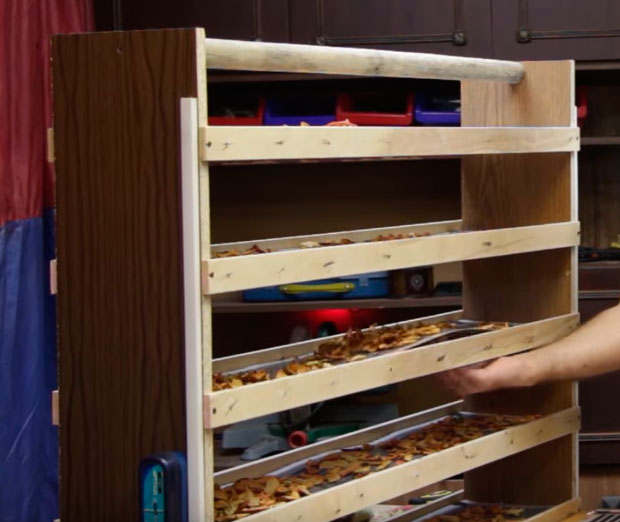

как сделать инфракрасную сушилку своими руками
как сделать инфракрасную сушилку своими руками

Пленка в данной сушилке ложится не на широченную доску, а поперек планок из электродов.как сделать инфракрасную сушилку своими руками

В варианте с деревянной подложкой очень много тепла теряется на бесполезный нагрев доски. Даже отражающая фольга иногда особо не помогает.

В этом же случае, за счет пустоты снизу, овощи и фрукты на полках будут прогреваться с обоих сторон. Во-первых, они лежат на теплом основании и греются от него, а во-вторых, верхняя планка также отдает свое тепло немного вниз.сушка фруктов и овощей на самодельной инфракрасной сушилке

Для ускорения процесса сушки можно накрыть целиком всю конструкцию покрывалом, и сделать для выхода влаги сверху и снизу несколько отверстий. Через несколько часов, когда влага испарится, отверстия закрываются и сушка продолжается.

Расстояние между полочками делайте в 10-15см. Его можно было бы и сузить и усилить прогрев. Однако не забывайте про моменты выкладки кусочков на полки.

При слишком узких рамках делать это будет неудобно.

Электроды используются диаметром 4мм. Вставляются они в просверленные отверстия фанерных боковых планок с шагом 12-15см.

Подключение проводов

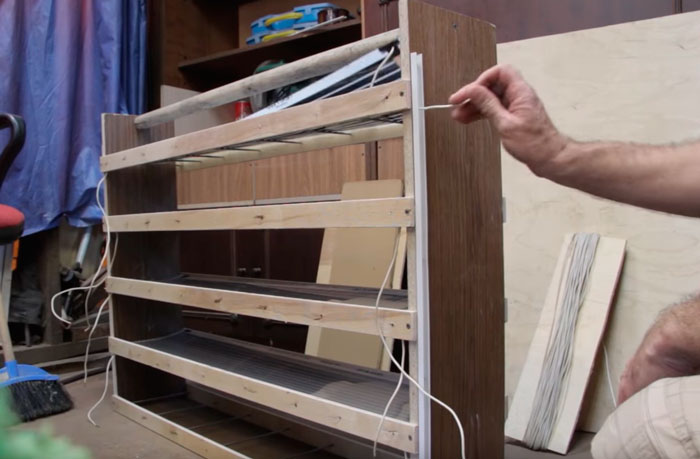

После сборки конструкции припаиваете провода к пленке, как обговаривалось выше и выводите их через отверстия в боковой ножке.

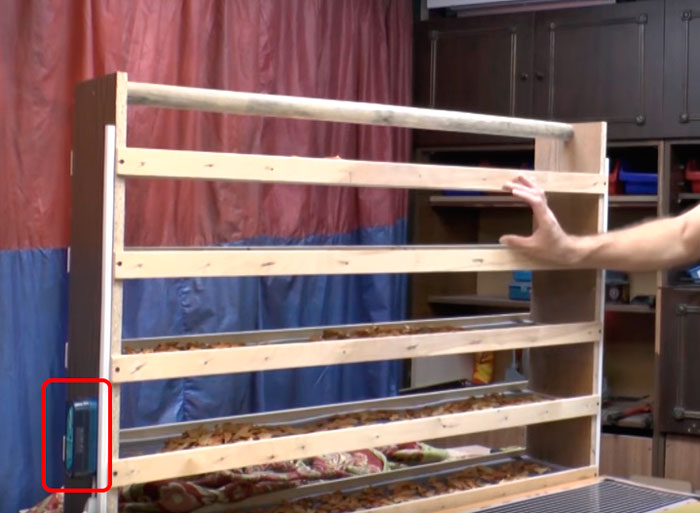

Там же, сбоку, дабы спрятать все провода подальше от глаз, прикручиваете кабель канал.вывод проводов в самодельной инфракрасной сушилке через кабель канал

А снизу монтируете выключатель для вкл-откл сушилки. При мощности до 2квт подойдут модели с номинальным током на 10А.

Проводников у вас будет несколько штук. Вдвое больше, чем полок. В нашем варианте пять. Пять с одной стороны ножки (фаза), пять с другой (ноль).

Чтобы их соединить воедино и вывести одним кабелем воспользуйтесь распредкоробкой.распредкоробка для подключения проводов в инфракрасной сушилке

При помощи двух зажимов Wago на шесть клемм, соединяете все в одну точку (на одной стороне ноли, на другой фазу) и подключаете сюда один двухжильный кабель питания на 220В.

Грубо говоря, все провода от пленки с правой стороны скручиваются в один провод. И все провода с левой в другой. В итоге получается два провода или две скрутки. Вот к ним то вам и нужно подключить двухжильный кабель питания с вилкой.

Обязательно включайте вилку в ту розетку, которая защищена УЗО или диффавтоматом!

При сушке рекомендуют не выкладывайть кусочки фруктов и овощей непосредственно на пленку.

можно ли выкладывать на поенку фрукты при сушке на инфракрасной пленке
можно ли выкладывать на поенку фрукты при сушке на инфракрасной пленке

Пленка эта делается из термопластичного полимера ПЭТ (полиэтилентерефталат). А он бывает пищевой и не пищевой. В теплых полах используется, как вы понимаете второй вариант.

Поэтому как уже говорилось выше, обязательно застилайте поверхность бумагой для выпечки. Также это помогает сушить продукты с повышенным содержанием сока (ягоды).

Во-первых, у вас ничего не будет контактировать напрямую. Во-вторых, вы навсегда забудете что такое прилипание и чистка пленки от сладких пятен.

Простейшая сушилка из ящиков

Ну и третий вариант, для самых, что называется ленивых. Здесь не нужно работать с деревом и изготавливать специальные поддоны с сеточкой или греющей пленкой. Все дешево и сердито.

Вам понадобятся:

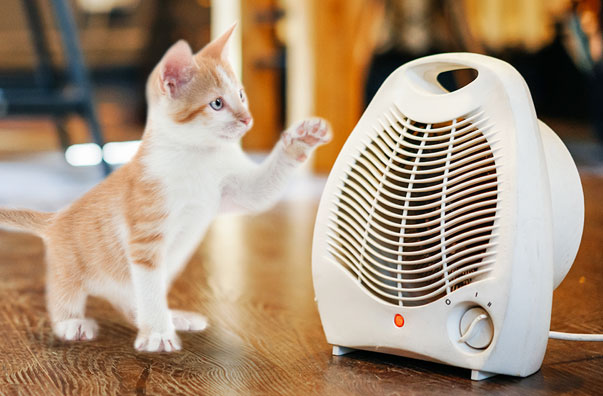

  • старый добрый тепловентилятортепловентилятор или конвектор что лучше выбрать

  • сетчатые ящики для фруктовсетчатый ящик для фруктов

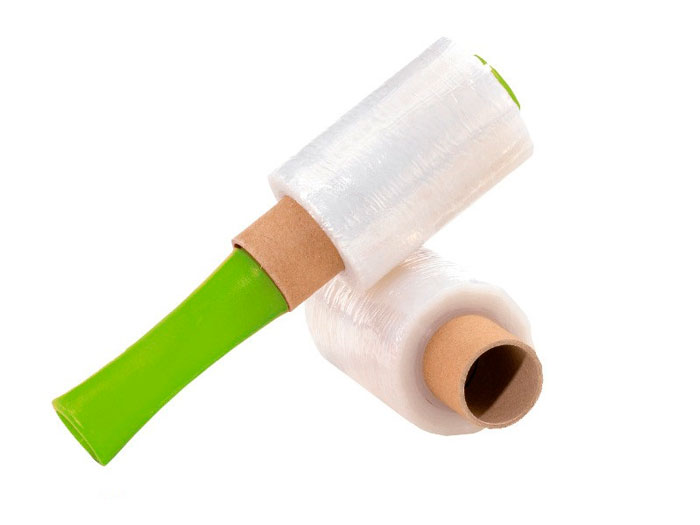

  • стрейч пленкастрейч пленка

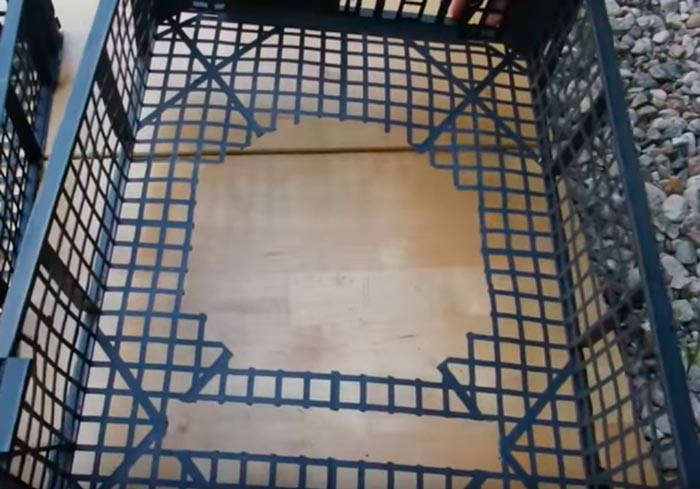

Для начала во втором ящике, который будет располагаться снизу, ножницами или ножиком вырезаете отверстие под тепловентилятор.вырезание отверстия под тепловентилятор сушилки

Ставите его поверх другого ящика. За счет этого будет обеспечиваться свободная подача воздуха снизу.

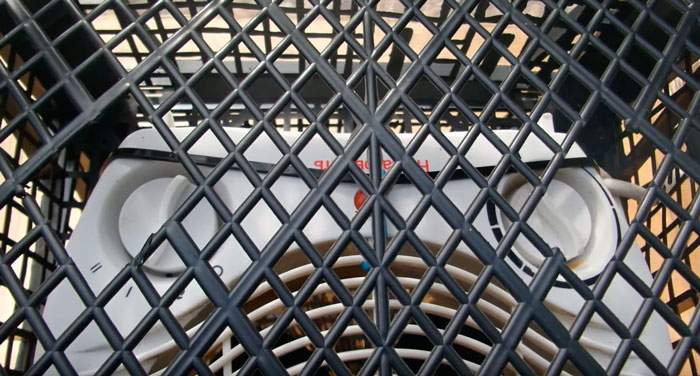

Монтируете во внутрь теплодуйчик.теплодуйчик для самодельной сушилки фруктов

Далее остальные поддоны последовательно выстраиваете на эту конструкцию. После чего обматываете все по бокам стрейч пленкой.

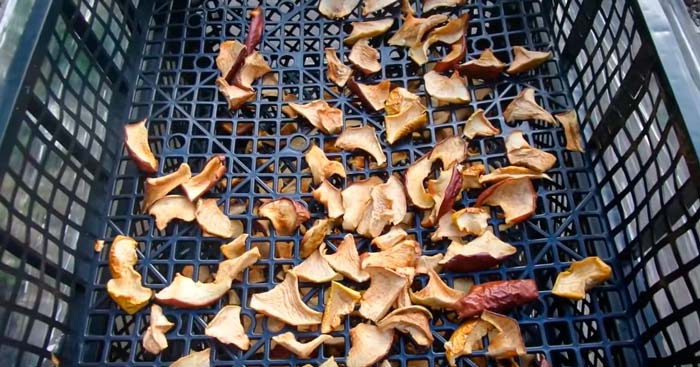

как быстро сделать сушилку для фруктов своими руками
как быстро сделать сушилку для фруктов своими руками

Не захватывая при этом самый низ. На всю намотку должно уйти не менее семи слоев.изготовление самодельной сушки для фруктов

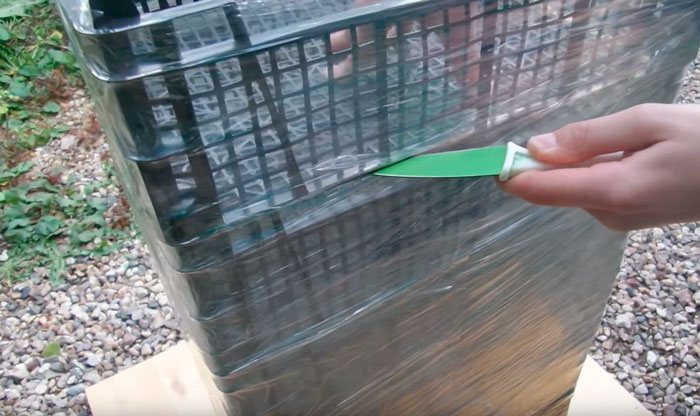

Теперь необходимо разъединить все ярусы по отдельности, разрезав пленку ножом.самая простая сушилка овощей и фруктов ягод

Нижний поддон с вентилятором не трогайте. Для переключения режима работы вентилятора не забудьте прорезать два отверстия под колесики.отверстия од регулировочные колесики тепловентилятора

Изначально ставите регулятор режимов на I, а крутилку температуры на максимум. В принципе на этом все.

Сушилка готова к работе. Загружаете поддоны нарезанными фруктами, овощами, грибами и собираете свою “вавилонскую башню”.

самодельная сушилка для фруктов своими руками из ящиков
самодельная сушилка для фруктов своими руками из ящиков

Для защиты от мусора и насекомых, верхний ярус накрываете еще одни ящиком или марлей.

Включаете вентилятор в розетку и следите за процессом.

Преимущества такого способа очевидны – простота и дешевизна. Недостатки – отсутствие контроля температуры.сушка фруктов на ящика с тепловентилятором

С такой сушилкой придется постоянно контролировать всю работу и частенько менять корзины местами.

Что касаемо пластика, то выбирайте ящики, которые используются для сбора фруктов. В жарких странах при температурах под 40С, они нередко хранятся именно в них.

У вас прогрев должен происходить в таком же режиме.

Ссылка на основную публикацию
