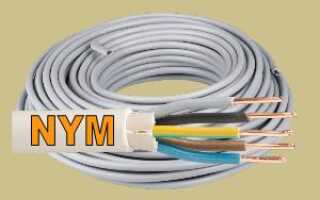

Силовой кабель NYM

силовой кабель NYM
силовой кабель NYM

NYM кабель — медножильный силовой кабель в ПВХ-изоляции. Область применения — промышленные и бытовые объекты (административные и жилые здания). Назначение продукции: распределение электроэнергии, питание оборудования 1-ого класса электробезопасности. Применяется во внутренней прокладке силовой или осветительной сети с номинальным переменным напряжением 300/500/660 V и частотой 50 Гц. Используется в прокладке силовой или осветительной цепи взрывоопасных зон ВIб, ВIг, ВIIа, а также для осветительной линии взрывоопасной зоны класса BIa.

Строение кабеля NYM

Структура кабеля:

  • трехслойная ПВХ-изоляция;
  • токопроводящие жилы – медные;
  • наружная оболочка серого цвета из ПВХ-пластиката (негорючий поливинилхлоридный мягкий пластик);
  • заполнение – невулканизированная резиновая смесь (без галогенов) или полиолефиновая композиция, в одножильном кабеле заполнение отсутствует.
строение кабеля NYM
строение кабеля NYM

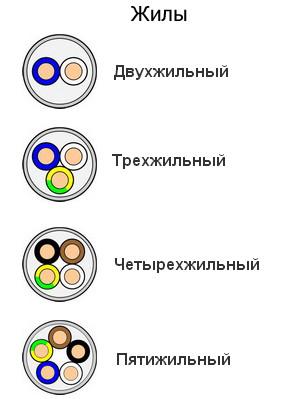

Жилы: однопроволочные с сечением 1,5 – 10 мм2, многопроволочные сечением 16 – 35 мм2. До 7 проводов, в многожильном проводе жилы изолированные, скрученные. Благодаря заполнителю сечение кабеля идеально круглое. ПВХ-изоляция имеет отличительную окраску. В обязательном порядке в кабеле есть синяя (белая с синей полосой, иногда желто-зеленая) изоляция. Если в кабеле больше двух жил, расцветка зависит от выбора производителя.

Силовой кабель NYM: расцветка, строение

Маркировка: оригинал и клоны кабеля NYM

NYM – немецкая маркировка российского или импортного кабеля, производство которого соответствует отечественным или зарубежным стандартам ГОСТ, ТУ, DIN, VDE. Обозначения на оболочке зависят от системы сертификации. Сейчас пользуются «гармонизированной» системой знаков, т. е. маркировка унифицированная и должна начинаться с H (HAR – гармонизированные стандарты).

маркировка кабеля NYM
маркировка кабеля NYM

Однако с равной частотой встречаются:

  • NYM – кабель, произведенный по немецким стандартам VDE 250-204;
  • VDE – российский кабель, произведенный в соответствии с зарегистрированными ТУ и обладающий характеристиками по VDE 250 ч. 204;
  • HUM, NUM кабель – «клонированная» электротехническая продукция, которая преобладает в отечественных точках розничной продажи и не соответствует ни ТУ, ни DIN VDE.

У настоящего NYM на оболочке есть знак VDE, а у производителя – лицензия на право такой маркировки. В обозначении присутствуют литеры J (с нулевым проводом желто-зеленого цвета)

Расцветка кабеля NYM-J
Расцветка кабеля NYM-J

и литер O (нет желто-зеленого провода), а также цифры с параметрами сечения.

Расцветка кабеля NYM-O
Расцветка кабеля NYM-O

Характеристики кабеля NYM

Эксплуатация при температуре от -30С до +40С и относительной влажности до 98%: a) длительно допустимый нагрев – max 70С; b) короткое замыкание (до 4с) – max 160С.

Изгиб от 4-х диаметров кабеля. Прокладывают под штукатуркой и поверх нее, в штукатурке, в бетонной кладке. При наружной прокладке NYM кабель помещают в гофру (ультрафиолет разрушает ПВХ). Без прогрева прокладка при температуре выше -50С. Строительная длина кабеля (по ТУ) – от 50м.

кабель NYM
кабель NYM
