Короб для проводов: монтаж.

Короб для проводов: монтаж, пошаговая схема установки

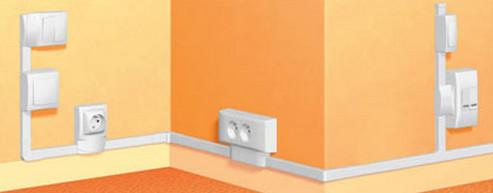

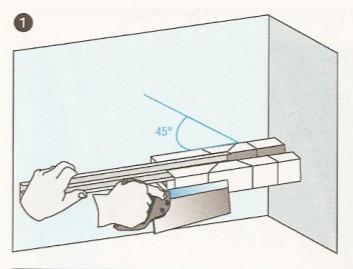

1.Возьмите короб и подрежьте на одной из его сторон (примыкающей к углу комнаты) ребра (перегородки) под углом для стыковки со следующим коробом.

Короб для проводов: монтаж, пошаговая схема установки

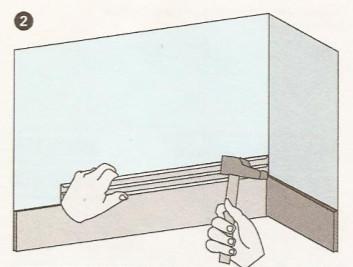

2. Лучше начинать установку короба с угла комнаты. Поместите короб в нужное место и закрепите его.

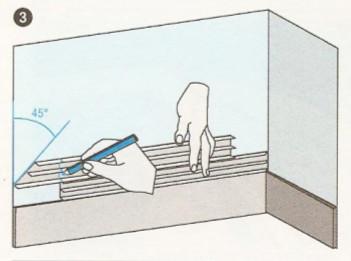

Короб для проводов: монтаж, пошаговая схема установки3. Для изменения направления проводки возьмите другой короб и распилите его по ширине под углом 45 0. Поставьте  его над уже закрепленным коробом и отметьте место реза.

Короб для проводов: монтаж, пошаговая схема установки

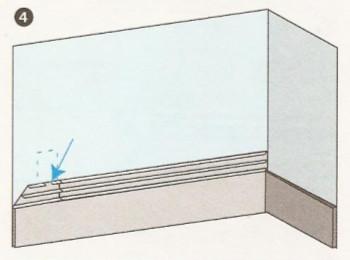

4. Вырежьте угловой кусочек соответствующего размера и закрепите его. Если вы должны устанавливать в этом месте розетку, отпилите кусочек верхнего ребра, чтобы провести провод (стрелка).

Короб для проводов: монтаж, пошаговая схема установки

5. Чтобы вести прокладку короба дальше вверх, отрежьте следующею часть короба, упершуюся в потолок (под углом 45 0 , для изменения направления). Приставьте короб к будущему месту установки и отметьте точку пересечения.

Короб для проводов: монтаж, пошаговая схема установки6. Выполнив нижний рез, закрепите вырезанную таким образом часть короба, затем продолжайте установку следующих коробов, используя ту же технологию.

Короб для проводов: монтаж, пошаговая схема установки7. Установите основание розетки (подрозетник) с помощью шурупов и дюбилей, соответствующих материалам стены.

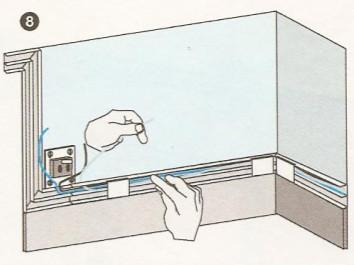

Короб для проводов: монтаж, пошаговая схема установки8. Проложите провода в пазах короба. Вы можете их поддержать с помощью вставленных кусочков крышки.

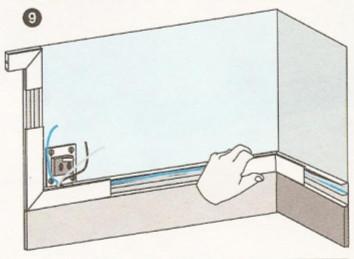

Короб для проводов: монтаж, пошаговая схема установки9. Начните установку крышки короба с размещения кусков небольшой длины в углу. Проверьте безупречность соединений разрезов под углом в 45 0, зачистив их лезвием, если это необходимо.

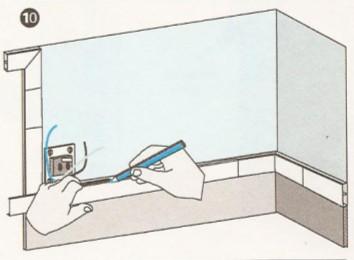

Короб для проводов: монтаж, пошаговая схема установки10. Теперь вам остается только отмерить и отрезать куски крышки большой длины, которые уже легче поставить по месту.

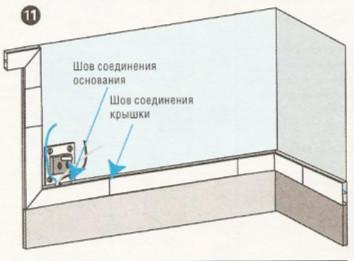

Короб для проводов: монтаж, пошаговая схема установки11. Не забудьте сделать так, чтобы между швами соединения основания короба и соединения крышки было определенное расстояние (чтобы они не оказались в одном сечении).

Короб для проводов: монтаж, пошаговая схема установки12. Подсоедините к розетке провода, а затем закрепите сверху лицевую панель.

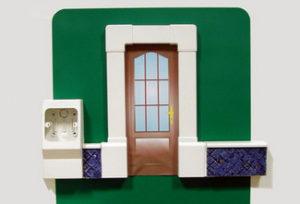

Короб для проводов: монтаж, пошаговая схема установки

Короб для проводов: монтаж, пошаговая схема установки

Перепечатано из книги Энциклопедия электрика.
