Измерение сопротивления мегаомметром

Измерительные приборы при работе с электрическими сетями играют важную роль для обеспечения безопасности обслуживающего персонала, а также для осуществления контроля состояния электроприборов и схем их подключения. Это же касается и прибора, именуемого мегаомметр (ранее «мегомметр»), предназначенного для измерения сопротивлений, имеющих очень высокие значения. Данная публикация содержит информацию о том, что представляет собой мегаомметр, сферы применения, порядок работы с ним. В статье расскажем про измерение сопротивления мегаомметром, рассмотрим пошаговую инструкцию.

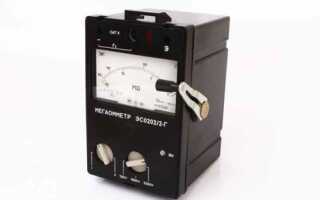

Внешний вид прибора с динамо машиной
Внешний вид прибора с динамо машиной, приводимой в действие вручную

Назначение прибора, конструкция, принцип работы

Название прибора говорит само за себя: «мега» — означает 106 или 1 млн., «омметр» — измерение сопротивления. Таким образом, становится ясно, что с помощью устройства доступны измерения сопротивлений в миллионы Ом или тысячи кОм. Где и кому могут понадобиться такие показатели? В основном это изоляция и все, что с ней связано, то есть средства, исключающие действие электротока там, где это не нужно по электрической схеме или недопустимо с точки зрения безопасности.

Кабеля, передающие электроэнергию, выводные трансформаторные изоляторы, обмотки электродвигателей приборов, машин и механизмов, должны обладать надежной изоляцией, способной исключить контакт проводников между собой, а также с корпусом устройства, предотвратить короткое замыкание или поражение человека электротоком. Соответственно значение сопротивления изоляционных средств должно иметь достаточно высокое значение. Для его измерения предназначен мегаомметр. С его помощью можно установить, что оборудование нуждается в замене, ремонте или временном отстранении от работы и просушке.

Внутреннее строение измерительного устройства

Основными составными частями прибора являются:

  • генератор напряжения (постоянного тока);
  • измерительный блок, демонстрирующий показания;
  • переключатель диапазонов измерений (кОм-МОм), дающий возможность изменять выходное напряжение за счет включения различных встроенных резисторных схем;
  • резисторы – сопротивления, ограничивающие протекающий ток.
Измерение сопротивления мегаомметром
Примерная схема устройства мегаомметра с обозначением его основных частей

Внутренний генератор в приборах старого образца работает от ручного привода за счет динамо машины. Современные устройства действуют от батарей. Стрелочные (аналоговые) аппараты отображают показания на шкале за счет двух рамок: одной — рабочей и второй – противодействующей. Измерительный блок электронных мегаомметров выдает значения на табло в цифровом виде.

Внешний вид цифрового электронного мегаомметра для диагностики изоляции
Внешний вид цифрового электронного мегаомметра для диагностики изоляции

Принцип работы прибора

Действие устройства основано на законе Ома, известном из школьного курса физики, где сила тока находится в прямой зависимости от напряжения и сопротивления, что отображается формулой I = U/R.

Напряжение генерируется самим прибором. Измерительный блок, по сути, является амперметром, который фиксирует значение протекающего по цепи тока, но так как напряжение, подаваемое генератором заранее известно, то деления шкалы измерений рассчитаны и размечены под кило- и мегаомы.

Проверка сопротивления изоляции производится при отключенной электроэнергии, но создаваемое прибором высокое напряжение может накапливаться (например, на конденсаторах) и собираться в опасные заряды, способные привести к поражению человека электрическим током.

Осуществление измерений прибором

Процедура измерений производится в два этапа:

  1. Подготовительный – проверка прибора, его работоспособности, подготовка места работы
  2. Рабочий – производство определенных действий по замеру сопротивления изоляции.

Перед началом работы измеряемый участок обесточивается, принимаются меры по предупреждению несанкционированной подачи электроэнергии.

Подготовка к проведению измерений, проверка мегаомметра

В проверяемой цепи могут присутствовать полупроводниковые и микропроцессорные элементы, которые не в состоянии выдержать подаваемое во время проверки высокое постоянное напряжение. Поэтому в период подготовки такие составляющие части схемы должны быть временно удалены или блокированы перемычками и шунтами.

Практическая рекомендация:если используется измерительное устройство старого типа, необходимо приготовить горизонтальную поверхность, на которую прибор будет установлен для уменьшения искажений и получения более точных результатов.

Проверка мегаомметра производится следующим образом:

  • аппарат, провода и щупы осматриваются на предмет наличия видимых повреждений (сколов, трещин);
  • провода подключаются к клеммам, щупы замыкаются между собой, от генератора подается напряжение – результат «0» свидетельствует об исправности;
  • при подаче напряжения и разведенных щупах исправный прибор должен показать «∞». Рабочее место и прибор готовы к проведению измерений.

Диагностирование состояния изоляции (пошаговая инструкция)

При проведении контроля сопротивления изоляции между проводником и корпусом (землей) используются только щупы. При испытаниях токоведущей жилы кабеля, провод от клеммы «Э» подключается к экрану кабеля. Это позволит компенсировать токи утечки.

Для измерения сопротивления обмоток, которое проводится перед их испытанием высоким напряжением, применяют мегаомметры с соответствующим номинальным напряжением, либо выставляют регулировку прибора (если она имеется) на нужную величину:

№ п/п Номинальное напряжение обмотки, В Номинальное напряжение мегаомметра, В
1. 500 (660) 500
2. До 3000 1000
3. 3000 и более 2500 и более

Непосредственно измерение производится в следующем порядке:

  1. На время подключения прибора, накладывается переносное заземление, щупы устанавливаются на проверяемые объекты, переносное заземление снимается (установка и снятие заземления производится перед каждым замером во избежание поражения током и предупреждения погрешностей на приборе)
  2. Проверяется изоляция между всеми фазами, а также относительно REN проводника. Ручка генератора при каждой проверке должна вращаться со скоростью 120 об/мин в течение 60 сек, а у электронного аппарата подача напряжения происходит через нажатие кнопки на 30 сек. Между замерами нужно выдерживать паузу – 2 мин. При нормальном состоянии изоляции, стрелка устройства будет уходить в сторону наибольшего значения, ближе к «∞», а в противном случае – приближаться к «0».
Способы подключения мегаомметра
Способы подключения мегаомметра для проверки сопротивления изоляции жил кабеля
  1. При проверке однофазных цепей, необходимо отсоединить нулевой провод, отключить все потребители и УЗО. Для проверки бытовых электрических сетей напряжение прибора выставляется на 500 Вольт
  2. Замеры производятся поочередно между “N”, “L” и “RE”
  3. После окончания измерений, объект испытания необходимо кратковременно замкнуть на землю, для удаления возможного остаточного напряжения, а мегаомметр разрядить, соединив щупы между собой.
Возможность накопления и поражающего действия остаточного напряжения в цепи
Возможность накопления и поражающего действия остаточного напряжения в цепи

Практическая рекомендация: во время работы с мегаомметром, щупы нужно держать только выше ограничительных колец, а все манипуляции с их переустановкой, наложением заземлений и другие осуществлять в диэлектрических перчатках.

В случае обнаружения неисправности, поврежденный участок разбирается на элементы для выявления и устранения нарушения. Перед возобновлением электроснабжения нужно устранить все внесенные в цепь изменения, удалить перемычки, шунты, подключить защитные устройства.

Обзор моделей мегаомметров и их производителей

Современный рынок измерительной техники предлагает широкий выбор аппаратов от разных торговых марок. Через интернет магазины можно приобрести аналоговые и цифровые мегаомметры в электродинамическом и электронном исполнении. Разные модели предназначенные для производства измерений в различных диапазонах отличаются не только рабочими параметрами, но и габаритами и ценовыми значениями. Охватить в одной публикации все модели и их производителей невозможно, поэтому для ориентации в разнообразии изделий и ценах на них, в качестве примера приводится продукция отечественного и зарубежного производства:

Страна Название прибора Модель Цена, руб.
Россия ПрофКип ЭС202/1г Электродинамический 8 000
Беларусь Е6-26 Электронный цифровой 71 000
Украина ЭС0210/3 Электродинамический 14 000
Польша Sonel MIC-2505 Электронный цифровой 60 000
Китай Uni-T UT-513 Электронный цифровой 16 000

Приведенные значения стоимости являются усредненными и не могут стать основанием для оформления заказов и составления смет для закупок. При выборе измерительного устройства нельзя ориентироваться только на его стоимость или компактные размеры. Необходимо учитывать качество (название бренда, наличие сертификата соответствия, гарантийные обязательства) и технические параметры.

Цифровой электронный мегаомметр с диапазоном от 500 до 5000 Вольт
Цифровой электронный мегаомметр с диапазоном от 500 до 5000 Вольт

Например, мегаомметр MY-40 от японской компании YOKOGAWA способен работать в 4-х диапазонах: 125, 250, 500 и 1000 В; с его помощью можно замерять сопротивление обычных проводников и мощных кабелей; он автоматически производит разрядку после окончания измерений. При этом его стоимость составляет около 32 тыс. рублей.

Некоторые приборы работают в диапазоне напряжений от 500 до 10000 Вольт и обладают функцией автоматического выбора пределов измерений, например, Standard Electric 6212 IN. Его стоимость составляет примерно 55 тыс. рублей.

Заключение и вывод по теме

Информация, предоставленная в статье, является информационной. Полные сведения о мегаомметрах и правилах работы с ними необходимо получать в специальных учебных пунктах подготовки электриков. Для этого существует соответствующая нормативная документация, в которой содержаться не только технические данные относительно измерительных устройств, но и меры безопасности при обращении с ними. Их знание и применение помогут сохранить работоспособность прибора и избежать поражения электротоком во время проведения работ.
