Что такое дополнительное уравнивание потенциалов?
Разность потенциалов, вот что опасно для жизни человека. Самым опасным местом в нашей обители остается ванная комната. Чтобы сделать её безопасным местом пребывания, прокладывается контур дополнительного выравнивания потенциалов.
Почему дополнительное? Дело в том, что строение дома должно иметь основной контур заземления по всем современным нормам и правилам строительства. Это означает, что все металлические части и конструкции всего здания заземлены. Но в ванной комнате делают еще один, дополнительный контур уравнивания потенциалов.
Почему необходимо дополнительное уравнивание потенциалов?
Стояки горячей и холодной воды, стояки отопления, все эти части в прошлом были сделаны строго из металла. Но как известно, на смену металлу пришел пластик — полипропеленовые трубы. Если раньше, когда абсолютно все трубы были из металла и опасный потенциал, случайно оказавшись на металлической части, мог без препятствий стечь в землю, то пластик такой возможности не дает. Например, у вас стояки металлические, а вот сосед этажом ниже поменял на пластик. Теперь опасному потенциалу уходить некуда. Взявшись за трубу, на которой скопился опасный потенциал одной рукой, а другой за стояк, который заземлен, то это как раз тот случай, который может оказаться роковым.

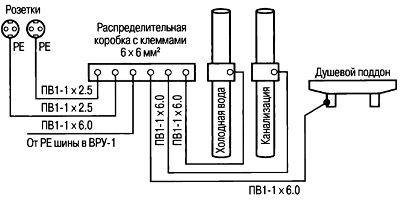

Схема дополнительного уравнивания потенциалов
Толковая электрика, электричество, электромонтаж для дома, дачи и офиса!
- Как защитить частный дом от молнии?
- Как подключить провода в распределительной коробке?
- Чем отличается заземление от зануления?
Другая опасность, если нет дополнительного уравнивания потенциалов
Ванная комната опасна и по другим причинам. Помимо металлических частей в ванной комнате присутствует сырость и одновременно множество различных электроприборов. Такое опасное сочетание как раз требует мер повышенной осторожности. В связи с этим и требуются преобразования в виде уравнивания потенциалов. Что это значит?
Все металлические части, предметы стационарного характера, соединяют проводником РЕ (защитное заземление) и отводят в одну общую коробку КУП (аббревиатура КУП — коробка уравнивания потенциалов) в системе ДСУП (аббревиатура ДСУП — дополнительное система уравнивания потенциалов). Затем, из коробки КУП общий проводник выводится на общую клемму РЕ (защитное заземление), которая находится в распределительном щите. Так мы уровняли все потенциально опасные части, и постарались, чтобы ванная комната оказалась безопасной и тихой гаванью.
Где нельзя делать дополнительное уравнивание потенциалов?
Следует помнить о том, что уравнивание делается не во всех квартирах. Если у вас по стояку в подъезде схема заземления TN-C, т.е. отсутствует заземляющий проводник PE (заземление), в ванной комнате уравнивание категорически запрещено, даже если в квартире у вас сделана трехпроводная разводка. Возможно, ваша квартира сделана по системе зануления, а не по системе заземления. Уравнивание потенциалов возможно при схемах заземления TN-C-S или TN-S , т.е. по стояку силовой линии проложен заземляющий проводник РЕ (заземление).
