5 правил как выбрать автоматический выключатель — не по току и мощности.

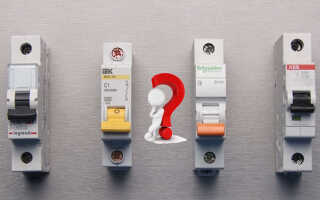

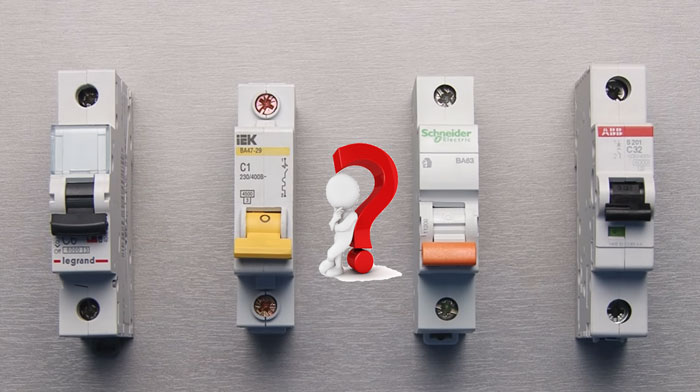

какой автомат лучше для дома и квартирыМногие из потребителей далекие от электричества до сих пор думают, что модульный автомат в их электрощитке, является обычным выключателем. Что-то вроде рубильника.

Однако это далеко не так. И при выборе этого аппарата есть свои нюансы, которые напрямую влияют на его надежность и долговечность.

Мы сейчас не будет говорить о правильном расчете и подборе по номинальному току, это тема отдельной статьи. Давайте пройдемся по другим, не менее важным аспектам и характеристикам, на которые мало кто обращает внимание.

Однако именно они и отличают хороший, качественный автоматический выключатель для домашней электропроводки от посредственных.

Быстродействие

От того, как быстро включается и замыкает свои контакты выключатель, во многом зависит его срок службы. Однако можно ли в домашних условиях определить, насколько соответствует этому параметру ваш аппарат, не разбирая сам корпус и не прибегая к специализированным лабораторным испытаниям?что находится внутри модульного автоматического выключателя

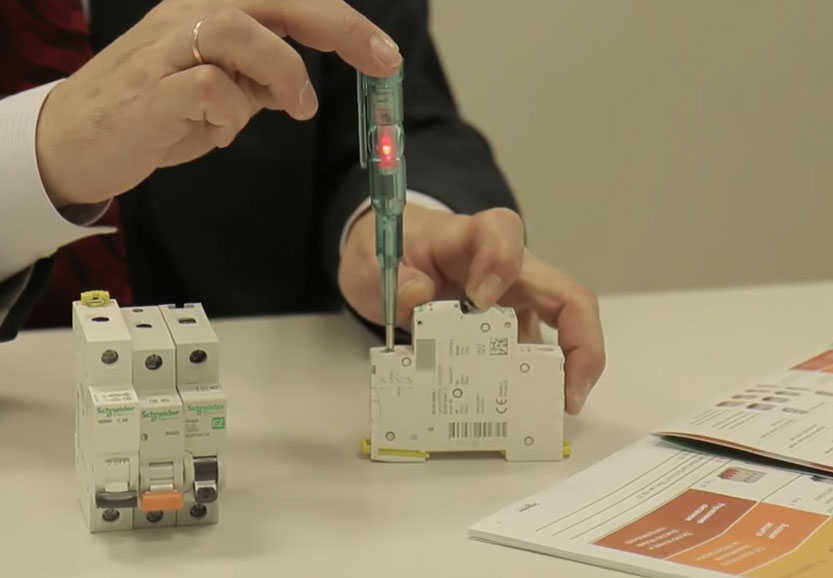

Конечно можно. Все делается очень просто. Берете обычную индикаторную отвертку на батарейках. Именно с батарейкой.

Ее обычно применяют для прозвонки и определения целостности цепи. Хотя знающие люди используют этот полезный девайс еще многими способами. Какими именно, читайте в отдельной статье.как пользоваться индикаторной отверткой измерение фазы и напряжения прозвонка

Жалом отвертки прикасаетесь к верхнему контакту, прижимая металлический пятачок на ручке сверху, а пальцем другой руки дотрагиваетесь до нижнего контакта выключателя.

После чего, медленно начинаете включать автомат, взводя язычок.испытание быстродействия автоматического выключателя

Контакт должен появиться (загорится светодиод в отвертке) только в самый последний момент, когда аппарат уже щелкнул.работа выключателя внутри

Если ту же самую манипуляцию проделать с другим выключателем, то лампочка загорается при достижении середины хода рычага включения.как отличить плохой выключатель от хорошего по быстродействию

Получается, что аппарат еще не взведен, а контакты уже замкнуты. Вот к чему это иногда приводит при большой нагрузке (вид контактов изнутри автомата):включение контактов автоматического выключателя вид изнутри

Это в конечном итоге сказывается на быстром износе и выгорании контактов. В то время как механизм быстрого включения, увеличивает срок службы изделия почти на 30%.

Корпус автомата

При выборе модульного автомата обращайте внимание на то, как собран сам корпус. Он всегда представляет из себя неразборную конструкцию на заклепках.

Так вот, при покупке не лишне будет пересчитать количество таких заклепок. На обычных выключателях, их как правило не менее 5шт.количество заклепок на автоматических выключателях

Хотя часто попадается даже с четырьмя.автомат с четырьмя заклепками на корпусе

Однако есть модели (например от Schneider Electric, ABB и другие) где заклепок шесть!

автоматический выключатель с шестью заклепками на корпусе
автоматический выключатель с шестью заклепками на корпусе

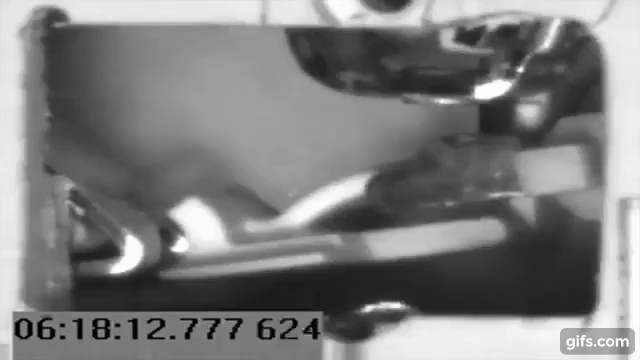

Что дает эта дополнительная заклепка? При срабатывании автоматического выключателя от короткого замыкания, в корпусе образуется дуга.

Это все равно что миниатюрный взрыв, который пытается разорвать аппарат изнутри. Так вот, дополнительная заклепка предотвращает возможность любого изменения геометрии аппарата.что происходит при коротком замыкании внутри автоматического выключателя

На 4-х или 5-ти клепочных, выключатель может и не разорвет, но от нескольких КЗ, геометрия и расположение внутренних компонентов изменятся и они сместятся на пару миллиметров, относительно своего нормального расположения. Это постепенно приведет к тому, что аппарат будет отрабатывать плохо и в один прекрасный момент заклинит.

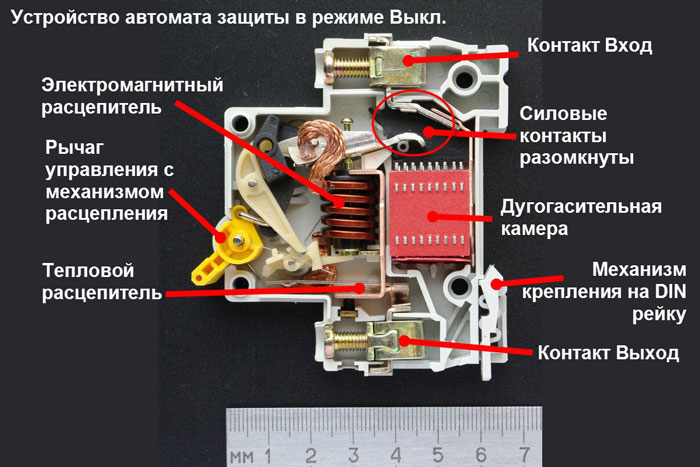

По факту, все механизмы внутри автоматического выключателя, как бы «висят» на корпусе. Это все равно что рама автомобиля.

Поэтому любое изменение геометрии приводит к тому, что аппарат перестает нормально работать. Например, начинает жужать или гудеть.почему гудит или жужжит автоматический выключатель в щитке

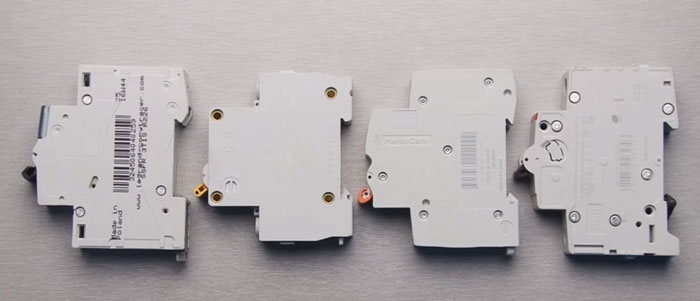

Что еще касаемо корпуса, то иногда не помешает обратить внимание и сравнить их размеры. Некоторые модели разных марок и производителей, имея одинаковый номинальный ток, немного отличаются по габаритам.отличие по габаритам модульных автоматов какой лучше

У тех, где корпус больше на несколько миллиметров, соответственно и охлаждение будет лучше. Особенно это важно при плотном расположении автоматов в одном ряду.

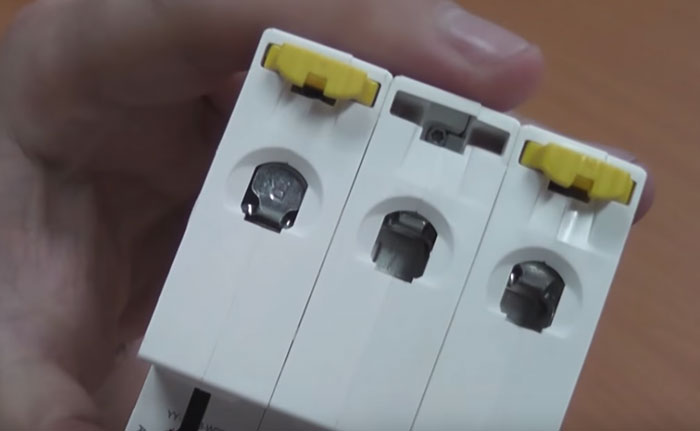

Правильные клеммы

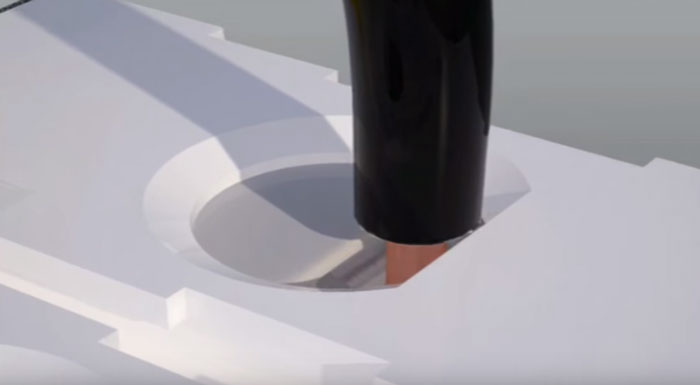

Если посмотреть на отдельные марки автоматов, то можно увидеть, что при не полностью открытой клемме, провод случайно может попасть в заклеммное пространство.заклеммное пространсво в автомате

Когда вы подключаете провода в щитке на высоте, вы как правило не видите верхнюю клемму и жила туда вставляется, что называется на ощупь.подключение провода к верхней клемме на автомате в щитке

Электрик затянув клемму с неправильно вставленным проводом, ничего не почувствует. Вроде бы усилие есть, значит затяжка удалась.

Некоторые даже проверяют этот момент затяжки по шкале динамометрических отверток. 111

На самом же деле провод закреплен не будет.

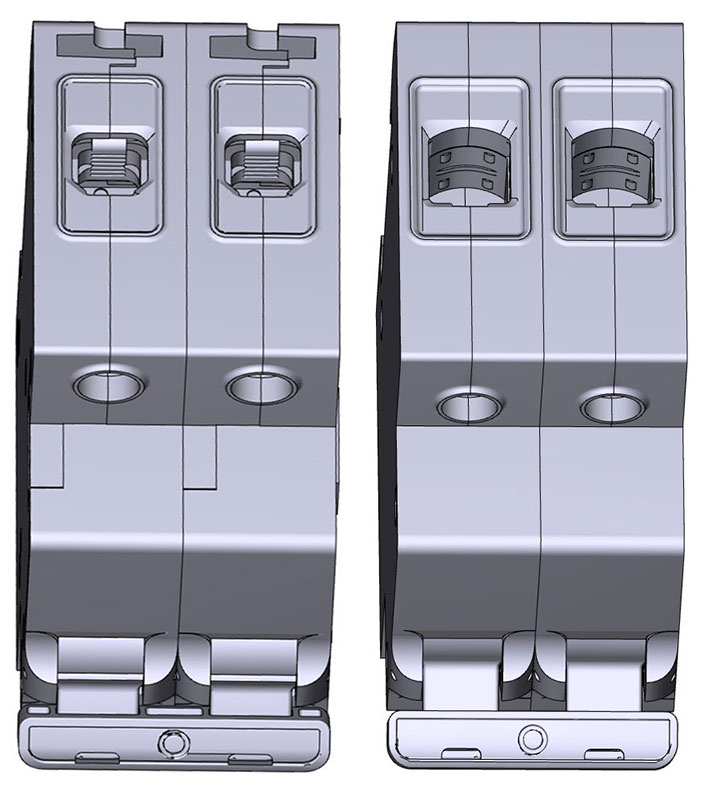

В хороших автоматических выключателях такая оплошность или ошибка просто невозможна. В них, как только вы начинаете затягивать клемму, заклеммное пространство тут же закрывается специальной пластинкой.пластина закрывающая заклеммное пространство в автоматическом выключателе

Она может быть как металлической, так и пластиковой. изолированная пластина закрывающая заклеммное пространство в автомате

Еще одна рекомендация, но не обязательная функция касающаяся клемм — дополнительный разъем под гребенчатую шинку.дополнительный разъем под гребенчатую шинку

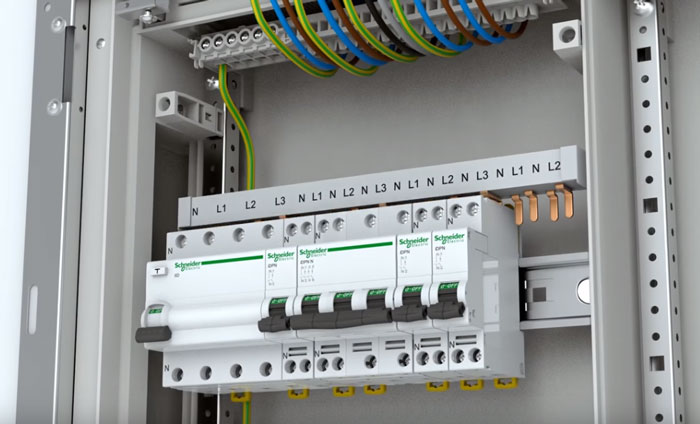

Когда в электрощитке собирается ряд автоматов, то подключаются они между собой, именно через такую шину. Это очень удобно и надежно.подключение автоматических выключателей в щитке через шинку

Но проблема возникает, если вам в дальнейшем нужно сделать какую-то отпайку и вывести с этой клеммы отдельный провод.неправильное подключение гребенчатой шинки под автомат

Плотность контакта меняется, он поджимается не полностью и постепенно выгорает. В итоге автомат приходится менять.как заменить автомат в щитке под напряжением пошаговая инструкция

Так вот, в некоторых моделях (в основном у ABB), под это дело имеется дополнительный разъем, предназначенный именно для гребенчатой шины.фазная гребенка для модульных автоматов

Основной контакт при этом остается свободным и в него можно спокойно подключать жилу кабеля, не нарушая надежности соединения.как вывести дополинтельный провод с верха автомата рядом с гребенчатой шинкой

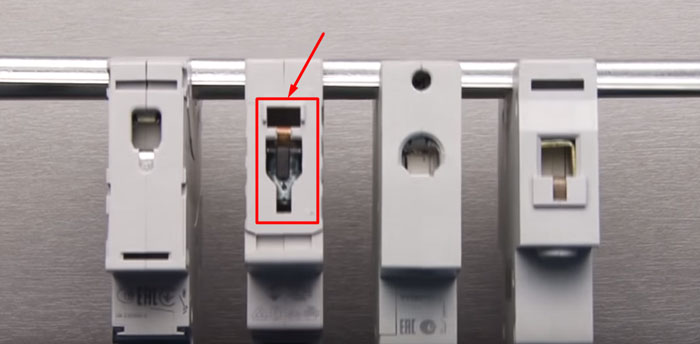

Также смотрите на наличие насечек на клеммах. Желательно, чтобы они не были гладкими.автомат и выключатель нагрузки в полукруглой формой клемм

Этими насечками материал клеммы впивается в медную жилу, тем самым способствуя лучшему переходному сопротивлению.как собирать и подключать клеммники

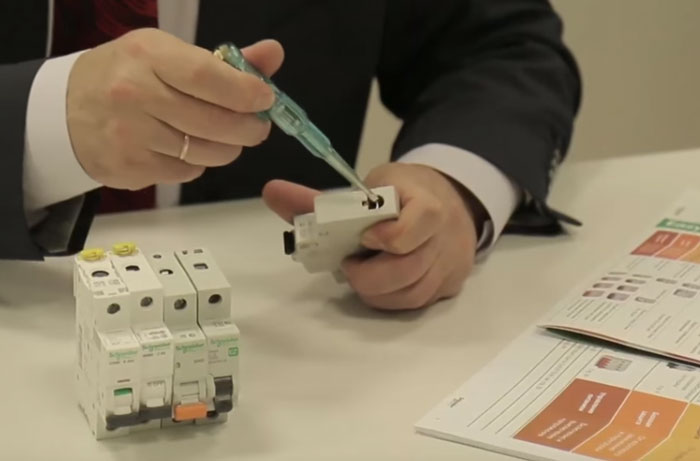

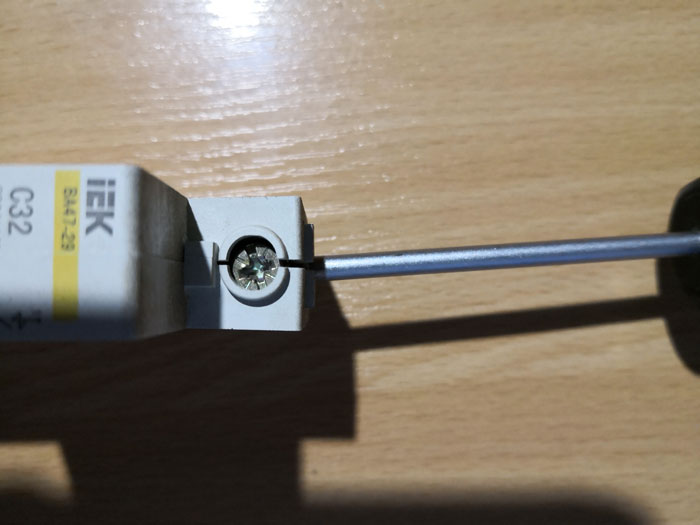

Еще смотрите на то, чтобы пластик возле винта при затяжке не расходился. Проверить это можно прямо в магазине с помощью отверток. лучшие отвертки Wera особенности отличия характеристики

Вставляете жало одной отвертки в клемму, а другой с усилием затягиваете контакт. Далее смотрите как себя ведут две половинки корпуса возле зажима.корпус автомата расходится появляется щель на автоматах IEK

Если поползли в стороны и появилась довольно различимая щель, это повод задуматься над такой покупкой.

Сигнальные элементы

У обычного автоматического выключателя существует всего два положения:

  • включено

  • отключено

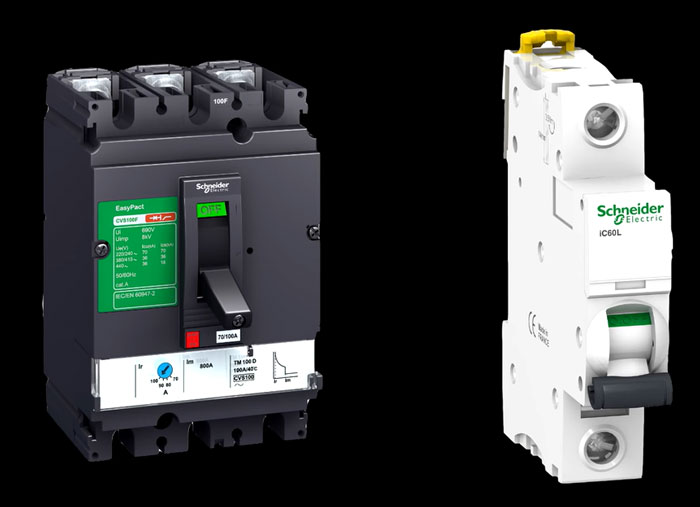

У некоторых моделей присутствует третье — аварийное отключение. Те кто плотно работает с промышленными моделями ВА, АЕ и другими, рассчитанными на большие токи, с этим знаком не понаслышке.выключатели на большие токи

Язычок автомата заняв среднее промежуточное положение, как бы сам демонстрирует каким образом он был отключен. То есть, отключился он аварийно из-за короткого замыкания или перегрузки, либо был отключен вручную каким-то человеком.

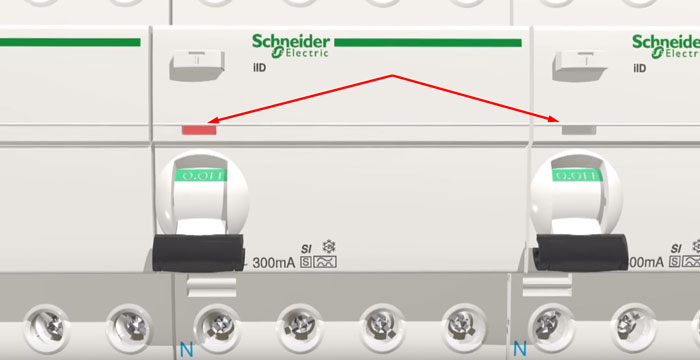

В отдельных марках модульных моделей, это можно увидеть и определить по глазку, который окрашивается в тот или иной цвет, в зависимости от срабатывания.глазок аварийного отключения автоматического модульного выключателя

Эта функция очень удобна, когда вы или кто-то другой, обслуживает большое количество щитовых не в одиночку, а с напарниками. Для щитка в квартире, данную опцию можно считать излишней. схема квартирного распределительного щитка однофазный вариант какой лучше

А вот для РЩ-0,4кв в подъезде, она не помешает.как определить отключился автомат аварийно или человеком вручную

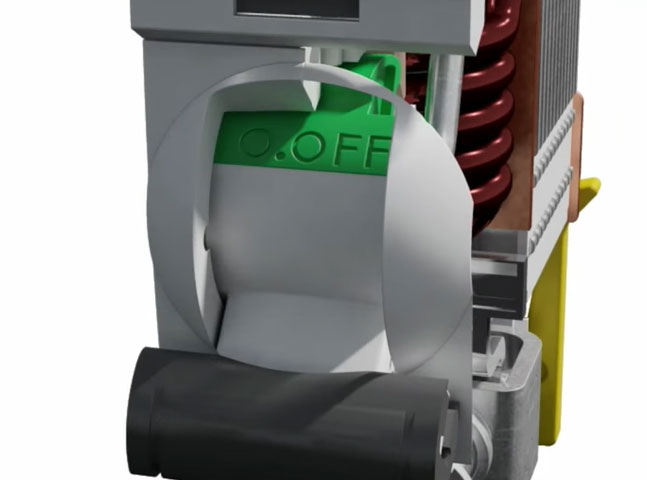

Еще один цветной «глазок», который может присутствовать в автомате, расположен в подвижной части отключающего рычажка.цветной глазок отключенного положения автоматического выключателя

Заметьте, что это не просто надпись ON или OFF, которая показывает включен аппарат или выключен. Это цветной сигнальный элемент демонстрирующий реальное положение контактов. Замкнуты они или разомкнуты.

Если автомат выключен и его «язычок» находится внизу, то полосочка зеленая. Это говорит о том, что контакты действительно разорвались.

В том случае, если сигнальный элемент не поменял свой цвет, значит контакты на самом деле не разошлись (прикипели, сварились и т.д.).

как точно узнать отключен автоматический выключатель или нет
как точно узнать отключен автоматический выключатель или нет

Такое хоть и редко, но тоже встречается.

Характеристика срабатывания

Коротко затронем такой момент, как характеристики срабатывания автоматического выключателя. Они указываются на корпусе автомата перед его номинальным током.

Чаще всего там может быть написано:

  • Bавтомат с характеристикой срабатывания B

  • Cавтомат с характеристикой срабатывания C

  • Dавтомат с характеристикой срабатывания D

Что это означает? Данная характеристика показывает, насколько чувствителен аппарат к току короткого замыкания.

Если вы подберете этот параметр не верно, то ток КЗ будет отключать не электромагнитный расцепитель в течение долей секунды, а тепловая защита, спустя длительный промежуток времени (несколько секунд).почему выбивает автомат в квартире как найти и устранить причину

А за это время ваше электрооборудование и проводка просто сгорят.

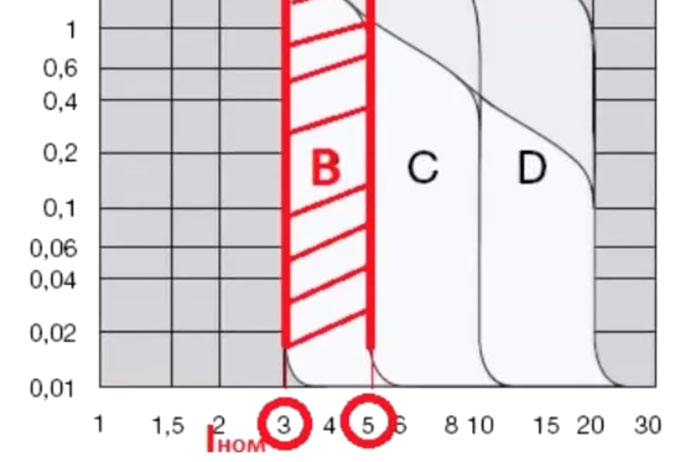

Автомат с характеристикой «B» срабатывает при превышении номинального тока в 3-5 раз.ток срабатывания для автомата с характеристикой B

Такие автоматы применяются с малыми токами КЗ. Например, в протяженных линиях освещения.111_morgaet

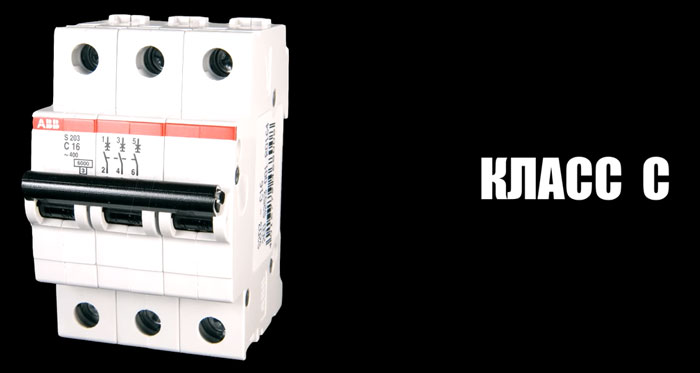

Модульный выключатель с характеристикой «С» сработает при превышении номинального тока в 5-10 раз.модульный автомат с характеристикой С ток срабатывания

Для защиты большинства бытовых электросетей устанавливают автоматы именно с характеристикой «С».

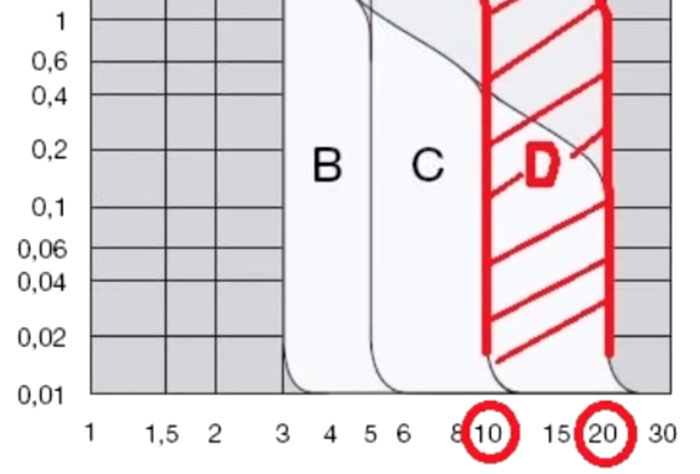

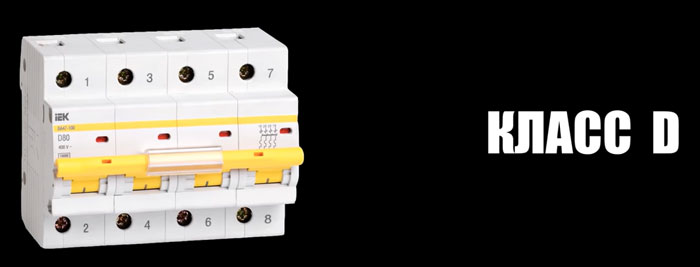

Автоматические выключатели с характеристикой «D» не рекомендуется ставить в квартирах. Все таки  10-ти  или  20-ти  кратные токи  срабатывания это  серьезно.ток срабатывания для автмоатаов с характеристикой D

Они в первую очередь предназначены для защиты асинхронных электродвигателей с большими пусковыми токами. В бытовых сетях их иногда можно применять в частном секторе, у кого есть мощные насосы, пилорамы и т.д.

По поводу отключаемых токов КЗ можно сказать еще следующее. Если хотите идти в ногу с последними изменениями в области энергетики, то берите автоматы рассчитанные на токи в 6кА.автомат с током отключения 6кА

В Западных странах например, все изделия меньшей величины уже давно запрещены. электропроводка в домах сша и россии отличия и сравнение правил

У нас пока еще нет. И в легкой доступности можно найти относительно недорогие автоматы с отключающими токами КЗ на 4,0-4,5кА и даже на 3кА.автоматы с током КЗ на 4,5кА

Если у вас проводка в доме и в подъезде старая и малого сечения, кроме того вы проживаете на последних этажах многоэтажки, далеко от трансформаторной будки, то такие аппараты вам подойдут.

Но если у вас электрика новая, сечения проводов в стояках достаточные, просадка напряжения не наблюдается, да и проживаете вы на 1-м или 2-м этаже, то лучше не рисковать и купить автоматы с током КЗ на 6кА. Спокойнее будет спать.

В то же время в сельской местности, или на дачах, где подключение жилых домов происходит от старых ВЛ-0,4кв, протяженностью в несколько сотен метров, целесообразно поставить выключатели на 4,5кА.

Но есть и исключения. Например, когда это не ВЛ-0,4кв, а ВЛИ-0,4кв выполненная изолированным проводом СИП сечение 50мм2 и более. 111-7

И последний немаловажный момент. При выборе и покупке не перепутайте автоматический выключатель с выключателем нагрузки. Это совершенно разные аппараты. выключатель нагрузки на два полюса

На нем тоже может быть указан номинальный ток и он будет упакован в такой же корпус. Но никакой функциональности в плане защиты выключатель нагрузки не несет.

Монтировать его рекомендуется на вводе в главный распределительный щиток, а не на отходящих линиях. Отличить один от другого можно по надписям.что правильнее ставить на вводе в дом автомат или выключатель нагрузки отличия

Если на автоматах пишется помимо номинального тока, его характеристика срабатывания — С25 или В25, то на выключателе нагрузки никаких C,B,D вы не увидите.

Там на корпусе обычно просто указывается ВН25 (выключатель нагрузки на 25А) или просто номинал тока.
