Какая изолента лучше для проводки

При соединении проводов в условиях мелкого домашнего ремонта или при монтаже электропроводки пользуются изолентой — изоляционным материалом, привычным для электриков на протяжении многих лет. Но со временем на смену классике приходит множество других приспособлений и материалов, обладающих не только схожими характеристиками, но и зачастую превосходящими их. В статье расскажем, какая изолента лучше для проводки, рассмотрим ее виды.

Два вида изоленты

В наши дни производится два популярных вида изоленты, востребованных электриками:

  • ПВХ;
  • ХБ.

Изолента ХБ отличается следующими преимуществами:

  • не расплавляется при нагревании соединяемых проводов до высоких температур;
  • выдерживает значительные механические нагрузки;
  • не повреждается и не застывает при минусовых температурах.

Основное достоинство изоленты ХБ — высокая устойчивость к износу на протяжении всего срока службы. Ткань практически не подвержена растягиванию и способна обеспечить надежную изоляцию при напряжении до 1000 В.

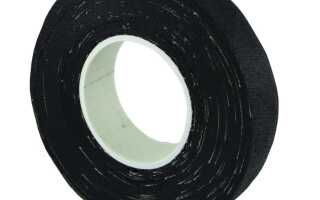

Изолента ХБ
Изолента ХБ отличается высокими изоляционными характеристиками при использовании внутри помещений

Среди преимуществ ПВХ изоленты следует выделить такие:

  • высокую влагоустойчивость;
  • хорошее растяжение;
  • способность выдерживать напряжение до 5000 В.

Однако у изоленты ПВХ имеются и серьезные недостатки:

  • низкий уровень термостойкости;
  • потеря клеящих свойств и ломкость при сильных морозах.
Изолента ПВХ
Изолента ПВХ отлично зарекомендовала себя для при выполнении изолирования находящихся снаружи помещений скруток проводов

Какой изолентой лучше пользоваться дома?

Если в доме нужно сделать скрутку или выполнить мелкие монтажные работы, то лучше воспользоваться изолентой ХБ. Она предназначена для применения даже в условиях повышенных температур, а потому можно с уверенностью утверждать, что изоляция со временем не отклеится. Для выполнения работ на улице или в помещениях с высоким уровнем влажности, лучше использовать изоленту ПВХ, обладающую высокой водонепроницаемостью.

Способы изоляции проводов

Термоусадочной трубкой (муфтой)

Внешне трубки походят на обычную проводную изоляцию из пластиката. Принцип использования трубки прост: она ставится на кабель до стыкования проводов, после соединения которых кромки муфты располагаются на кабельной изоляции. Затем посредством промышленного фена либо газовой горелки увеличивается температура трубки, вследствие чего ее диаметр сужается и осуществляется надежное обжатие поверхности в месте соединения проводов.

Преимущества использования муфт такие:

  • высокая механическая прочность;
  • обеспечение защиты от проникновения влаги;
  • надежная электроизоляция.

Совет №1. При выборе термоусадочных трубок необходимо смотреть на толщину стенок, размеры изделия и показатель усадки.

Термоусадочные муфты обеспечивают надежную изоляцию
Термоусадочные муфты обеспечивают надежную изоляцию проводов в любых условиях эксплуатации

Изолентой дорогих марок

Большинство дешевых марок изоленты пригодны разве что для намотки на клюшку или ручку лопаты, но никак не для соединения находящихся под напряжением проводов. Для устройства надежной изоляции следует приобретать изоленту более дорогих марок.

Работа с изолентой любого типа достаточно проста и не требует наличия определенных навыков и знаний. Обмотку рекомендуется начинать с заводской изоляции проводов под небольшим углом таким образом, чтобы слои изоленты постепенно продвигались к месту скрутки. Намотка продолжается до тех пор, пока не выйдет за границы скрутки и не образуется пустая трубка, длина которой соответствует ширине изоленты.

Далее этот участок скрученной ленты сгибается и укладывается вдоль соединения проводов в противоположном направлении. Намотка изоленты продолжается под тем же углом, только уже в направлении заводской изоляции кабеля. Излишки материала отрезаются.

Изоляционным покрытием из силикона

Силикон считается отличным изолятором с высокой прочностью и незначительной электропроводностью. Материал способен надежно защитить внутреннюю поверхность провода от утечек и пробоев тока.

Температурный диапазон применения силиконовой изоляции достаточно широк, он устойчив к резким температурным колебаниям. По параметрам механической прочности материал близок к жидким изоляторам. Также изоляционное покрытие из силикона не поддается горению, служит в несколько раз дольше, чем обыкновенная изолента.

При помощи разных клемм

Применение зажима
Применение зажима соединительного типа СИЗ обеспечивает надежность изоляции скруток проводов

Такой метод изоляции проводов предполагает применение различных видов клеммников с диэлектрическим корпусом, например:

  • универсальные самозажимные клеммы Ваго;
  • зажимы винтовые ЗВИ;
  • изолирующие зажимы-соединители СИЗ.

При соединении кабелей в распределительной коробке при помощи клеммников не требуется дополнительное выполнение изоляции, так как сами устройства уже достаточно заизолированы.

Клеммы имеют несколько вариантов исполнения. Они выпускаются в виде колодок либо колпачков, надежно зажимающих соединяемые провода. Но при этом многое зависит от токовой нагрузки — при высоких значениях лучше применять пайку проводов, а поверх нее надевать изолирующую муфту.

Временная изоляция скотчем

По правилам, скотч не является сертифицированным изоляционным средством, потому его применение для защиты скруток проводов запрещено. Но бывают случаи, когда под рукой изоленты не оказалось, а изоляцию проводов необходимо выполнить очень срочно. В таком случае можно воспользоваться скотчем, но только в качестве временного средства.

Проблема заключается в том, что изолента — это окрашенная пленка из ПВХ или ХБ, с одной стороны имеющая клейкую поверхность. Скотч же представляет собой полиэтиленовую пленку с клейким основанием. В плане диэлектрических свойств ПВХ и полиэтилен почти не отличаются. Существенное различие имеется в толщине материала — изолента толще скотча в несколько раз, потому для качественной изоляции скотча потребуется намотать гораздо больше.

В качестве временных мер, также не правильных, как и применение скотча, можно использовать и лейкопластырь, ткань, картон либо плотную бумагу. Также для кратковременной изоляции скрутки проводов подойдет плотная обмотка синтетическими нитками или резиновой лентой. Применяя такие способы изоляции необходимо понимать, что риск в таких случаях не всегда оправдан и вся ответственность будет лежать только на вас.

Изоляция проводов в автомобиле

Применение термоусадочной трубки ХВТ
Применение термоусадочной трубки ХВТ для изоляции соединяемых проводов электропроводки автомобиля

Для изоляции скруток проводов в электрике автомобилей можно применять те же средства, что и для домашней электропроводки, за исключением некоторых нюансов. Применение ПВХ-изоленты не рекомендуется в узлах автотехники по причине ее крайней неустойчивости к воздействию внешней среды:

  • раскисания от высокой температуры и воды;
  • крошения и растрескивания от мороза;
  • оставления следов клея после снятия.

Применение «тряпичной» изоленты ХБ оправдано для устройства изоляции соединений и муфт под капотом, так как материал обладает достаточной устойчивостью к внешним воздействиям. А при нагреве до 100°С бандаж, устроенный из такой изоленты застывает, образуя сплошную муфту, срок службы которой значительно превосходит срок эксплуатации автомобиля.

Совет №2. Чрезвычайно полезным для автолюбителей изобретением можно назвать термоусадочные трубки, купить которые можно практически в любом автомагазине или точках, торгующих электрическими материалами.

При правильном применении трубки образуют абсолютно герметичное и прочное покрытие. Но имеется и небольшая проблема: материал приходится надевать на провод до того, как устроена скрутка, после соединения проводов надеть трубку уже не представляется возможным, что очень неудобно. Идеальным вариантом для изоляции автомобильной проводки является черная гофра, обеспечивающая сверхнадежную защиту проводов от трения об элементы кузова и другие агрегаты.

Правила безопасности при работе

При изолировании следует соблюдать несколько простых правил:

  • прикасаться можно только к проводам, подача напряжения к которым отключена, при этом размещенный в распределительном щитке выключатель обязательно должен быть выключен;
  • надежность изоляции может быть обеспечена только теми материалами, которые соответствуют требованиям ПУЭ и проверены согласно нормам ГОСТ;
  • применение в качестве изоляции не сертифицированных материалов не допускается, а использование их в качестве временных мер опасно.

Обзор производителей изоленты

Изоленту изготавливает множество брендов, заводы которых расположены по всему миру.В таблице представлен краткий обзор наиболее популярных марок с указанием их основных характеристик и примерной стоимости.

Марка Страна изготовления Форма выпуска Характеристики Ориентировочная стоимость, руб.
Изолента ПВХ «HAUPA» Германия 33 м ширина 19 мм

толщина 0,2 мм

120
Изолента ПВХ ЖЕЛТАЯ «Передовик» Россия 20 м ширина 15 мм 100
SmartBuy SBE-IT-19-20-db Изолента ПВХ Китай 20м ширина 19 мм

толщина 0,18 мм

80
Изолента ХБ армированная «ЗУБР» Россия 45 м ширина 20 мм

толщина 0,3 мм

110
Изолента STAYER PROFI черная ПВХ армированная х/б тканью Германия 25 м ширина 19 мм

толщина 0,3 мм

450
Изолента ХБ армированная марки «Зубр»
Изолента ХБ армированная марки «Зубр» мало отличается показателями надежности от материала советского производства

Часто задаваемые вопросы

Вопрос №1. Какие параметры изоленты свидетельствуют о качестве материала?

Главными характеристиками изоленты являются ее ширина и длина, а также толщина, от которой зависят изоляционные свойства материала. Также не лишним будет осмотреть поверхность рулона — на ней не должно быть трещин, отверстий, шероховатостей, пузырения.

Вопрос №2. От чего зависят клеящие свойства изоленты?

Они находятся в зависимости от толщины слоя нанесенного клея (более 15 мкм) и типа клеевого состава, который может быть акриловым либо каучуковым.

Вопрос №3. Что такое электрическая прочность изоляции?

Это специфический показатель, означающий способность материала обеспечивать защиту от напряжения даже под воздействием влаги, щелочей, кислот, а также механических повреждений.

Вопрос №4. При какой температуре не рекомендуется наматывать изоленту?

При понижении температуры воздуха до -10°С происходит снижение клеящих характеристик изоленты, она становится ломкой. В таком случае лучше воспользоваться иным способом изоляции.

Вопрос №5. Допускается ли применять изоленту ХБ для изоляции скруток проводов в бане?

Изоляция материалом на тканевой основе без нанесения дополнительной гидрозащиты не допускается.

Типичные ошибки электриков

Характерной ошибкой является приобретение и использование дешевых китайских изоляционных материалов, не способных зачастую выдерживать даже небольшие нагрузки. Дешевая китайская изолента может привести к короткому замыканию и даже пожару.

Также часто встречается такая ошибка, как применение небезопасных скруток, вместо более качественного соединения проводов. Лучший выход — использование клеммников, являющихся надежным способом соединения, к тому же, обеспечивающим качественную электроизоляцию.

Еще одной распространенной ошибкой является подключение многожильного провода в винтовой зажим без обжатия специальной гильзой либо лужения. Соединение с течением времени ослабнет, что может привести к воспламенению и пожару.
