Устройства защиты от импульсных перенапряжений

Одним из факторов, приводящих к повреждениям электрооборудования, являются атмосферные перенапряжения, связанные с ударами молний. Действия атмосферного электричества разделяются на:

  • прямые удары молний электрооборудование;
  • удары молний рядом с электрооборудованием, воздействующие на него при помощи мощного электромагнитного импульса;
  • удары молний вдали от потребителей, электромагнитная волна от которых воспринимается полупроводниковыми устройствами телемеханики и связи и создает помехи для их работы.

Воздействия атмосферных перенапряжений характерны небольшой длительностью импульса – порядка десятков миллисекунд. Но на это время напряжение в сети многократно повышается. Это приводит к пробоям изоляции и повреждениям как линий связи, так и питающихся от них потребителей.

Для защиты от перенапряжений, создаваемых грозовыми разрядами, используют устройства, ограничивающие амплитудное значение напряжения до уровня, безопасного для изоляции электрооборудования.

Искровые и вентильные разрядники, ОПН

Первыми устройствами, примененными для ограничения величин перенапряжений в сети, были искровые разрядники. Действие их основано на пробое воздушного промежутка фиксированной длины при определенном напряжении.

Разрядник подключается между защищаемыми фазами и контуром молниезащиты. Для каждой из фаз устанавливается персональный элемент. Он может выполняться открытым и состоять из расположенных торцами напротив друг друга металлических прутков. А может состоять из электродов, заключенных в изолирующую оболочку.

В момент возникновения грозового перенапряжения искровой промежуток разрядника пробивается, и мощность импульса уходит в землю через контур молниезащиты. За счет этого уровень напряжения ограничивается. По окончании импульса дуга гаснет, и разрядник снова готов к работе. В нормальном режиме он не потребляет тока и не оказывает влияния на режим работы электроустановки.

Вторым устройством, защищающим изоляцию от перенапряжений, были вентильные разрядники. Они состоят из двух элементов, соединенных последовательно: многократного искрового промежутка и гасящего резистора. При перенапряжении искровые промежутки пробиваются, через них и резистор протекает ток. В результате снижается напряжение в сети. Как только возмущающее воздействие снимается, дуга в искровых промежутках гаснет, и разрядник приходит в исходное положение.

Вентильные разрядники
Вентильные разрядники

Вентильные разрядники герметичны и работают бесшумно, в отличие от искровых, выделяющих в атмосферу продукты горения дуги.

Вентильные и искровые разрядники применяются только в электроустановках высокого напряжения.

Предыдущие защитные устройства заменяются ограничителями перенапряжений (ОПН).

Внутри ОПН находится варистор: резистор с нелинейной зависимостью сопротивления от приложенного к нему напряжения. При превышении порогового значения напряжения ток через варистор резко возрастает, предотвращая дальнейшее его повышение. При прекращении грозового или коммутационного импульса ОПН переходит в исходное состояние.

Ограничители перенапряжений
Ограничители перенапряжений

По сравнению с предыдущими устройствами ОПН надежнее и меньших габаритов. Их характеристики подбираются более точно, что позволило выработать гибкую стратегию их эффективного применения.

Внешний вид УЗИП
Внешний вид УЗИП

Модульные ОПН для сетей низкого напряжения получили название устройства защиты от импульсных перенапряжений (УЗИП).

Технические характеристики УЗИП

К ним относятся:

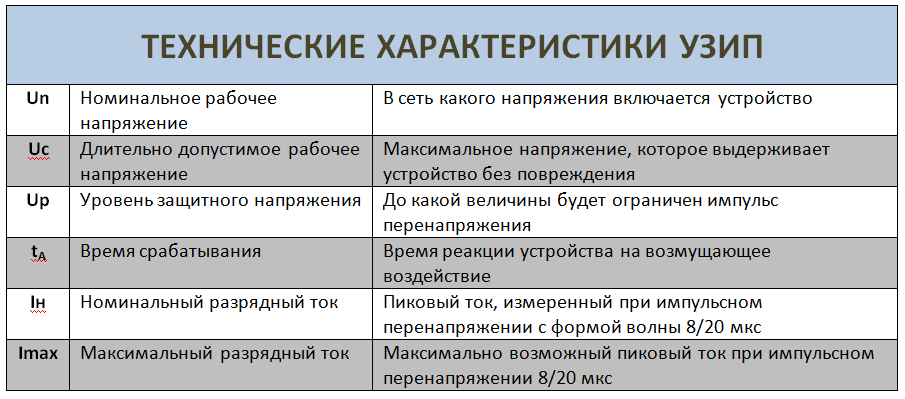

Технические характеристики УЗИП

Форма волны импульсного перенапряжения стандартизирована для случаев:

  • прямое попадание молнии – 10/350 мкс;
  • воздействие непрямого действия молнии – 8/20 мкс.
Форма импульса 8/20 мкс
Форма импульса 8/20 мкс
Форма импульса 10/350 мкс
Форма импульса 10/350 мкс

По назначению УЗИП по стандарту МЭК разделяются на типы 1-3, по ГОСТ Р 51992-2002 они разделяются на классы испытаний (I – III). Соответствие и назначение этих характеристик указано в таблице.

Типы по IEC 61643 Классы по ГОСТ Р 51992-2002 Назначение Место установки
1 I Для ограничения перенапряжений от прямых ударов молний На вводе в здание, в главном распределительном щите
2 II Для ограничения перенапряжений от далеких ударов молний и коммутационных перенапряжений На вводах, где не существует опасности прямых ударов
1+2 I+II Объединяются характеристики типов УЗИП 1 и 2 Как для типов 1 или 2
3 III Для защиты чувствительных потребителей. Имеют самый низкий уровень защитного напряжения Для непосредственной установки у потребителей

По конструктивному исполнению УЗИП выпускаются с разным числом полюсов: от одного до четырех.

Выбор УЗИП

Для начала нужно определить степень воздействия молний или коммутационных перенапряжений на защищаемый объект. Для этого используются данные об интенсивности грозовых разрядов в месте установки, учитывается наличие устройств молниезащиты, линий электропередачи и их протяженность. Если ввод в дом выполнен кабельной линией, то она более защищена от прямых ударов молний, чем воздушная.

Электроустановка здания разделяется на зоны, защищаемые УЗИП соответствующих классов. Задача такого разделения: ступенчато снизить уровень перенапряжения так, чтобы более мощные устройства гасили основную волну перенапряжения, а по мере ее продвижения по распределительной сети устройства низшего класса дополнительно снижали ее воздействие, обеспечивая минимум в точке подключения потребителей.

Одновременно с этим безопасность электрооборудования обеспечивается выбором класса изоляции, соответствующего зоне защиты.

Распределение УЗИП по зонам защиты
Распределение УЗИП по зонам защиты

На вводе в здание устанавливаются УЗИП типов 1 или 1+2. Они выдерживают импульс от прямого удара молнии, снижая его до величины, допустимой для электрооборудования с классом изоляции IV (до 6 кВ). Точка установки УЗИП – во вводном щитке, ВРУ (вводном распределительном устройстве) или ГРЩ (главном распределительном щитке).

Класс изоляции электрооборудования, расположенного в этих распределительных устройствах после УЗИП, должен быть не хуже III (до 4 кВ).

Следующий рубеж защиты – распределительные щитки, подключенные к ВРУ или ГРЩ в глубине здания. На их входе устанавливаются УЗИП типа II, снижающие уровень перенапряжения до величины, приемлемой для электрооборудования с классом изоляции II (2.5 кВ). Так защищаются потребители, включающиеся непосредственно в розетки питания и устройства освещения.

При необходимости защиты электрооборудования, наиболее чувствительного к помехам (компьютерная техника, устройства связи), применяются УЗИП типа 3, устанавливающиеся в непосредственной близости от защищаемого объекта.

Требования к подключению УЗИП

При трехфазном питании и системе заземления TN-C к УЗИП подключаются все три фазы напряжения. В случае с системами TN-C-S или TN-S – к трем фазам добавляется нулевой рабочий проводник. Вывод «РЕ» соединяется с главной заземляющей шиной ВРУ или шиной РЕ распределительного щитка. Главная заземляющая шина соединяется с контуром заземления здания.

Пример подключения УЗИП
Пример подключения УЗИП

УЗИП защищается либо автоматическим выключателем ввода в здание (или вводным выключателем щитка), или персонально установленными предохранителями.
