Провод ППВ: назначение, технические характеристики, расшифровка маркировка

Из этого провода нельзя сделать гибкую переноску-удлинитель, он не подойдет для подключения подвижного механизма, его не так просто уложить под штукатурку, но без него не обходится ни жилое помещение, ни офис, ни административное здание. Изделия ППВ незаменимы во многих системах энергообеспечения. В статье расскажем про провод ППВ, дадим его основные характеристики.

Расшифровка ППВ, назначение, технические характеристики

Основным токопроводящим материалом в жестких однопроволочных установочных проводах является медь или алюминий. Маркировка изделий с алюминиевой жилой начинается с буквы «А» — АППВ. Отсутствие буквы «А» означает использование меди в качестве проводника. Таким образом, расшифровка ППВ буквально означает: медный плоский провод в поливинилхлоридном (просторечье «виниловом») изоляционном покрытии.

Провода с алюминиевой и медной однопроволочной жилой

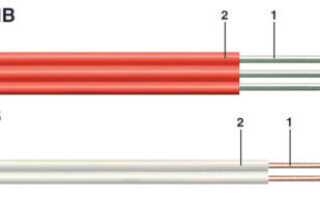

Провода с алюминиевой и медной однопроволочной жилой (1) в ПВХ изоляции (2)

Назначение ППВ – устройство осветительных сетей или силовых распределительных систем, а также обеспечение электроэнергией со стационарных точек различных потребителей на номинальное напряжение до 0,45 кВ переменного или до 1 кВ постоянного тока.

Маркировка изделий, марки

Номинальное сечение жил от 0,75 мм² до 6,0 мм². Наиболее распространенными в использовании считаются следующие марки ППВ:

  • 2х1,5 – стоимость в интернет-магазинах – от 13 руб./м;
  • 2х2,0 – от 20 руб./м;
  • 3х1,5 – от 20 руб./м;
  • 3х2,5 – от 36 руб./м;
  • 3х4,0 – от 58 руб./м.

Указанные цены являются ориентировочными и могут изменяться в зависимости от объема закупок, производителя, наличия скидок и акций. При оптовых поставках непосредственно с завода-изготовителя, стоимость может быть значительно ниже.

Эксплуатационные характеристики проводов ППВ

Изделия могут быть двух и трехжильными с различным сечением. Жилы располагаются в одной плоскости, изолированы друг от друга и снаружи ПВХ оболочкой. Допускаются к эксплуатации в диапазоне температур от -50°C до +35°C при 100% влажности воздуха. Допускается длительное воздействие температуры +70°C.

2-х и 3-хжильные провода
2-х и 3-хжильные провода с медным проводником в поливинилхлоридной изоляции

Рассмотрим характеристики в таблице:

Количество жил, их сечение (мм²) Размеры изделия: толщина, ширина (мм) Вес, кг/км
2х1,5 3,3х7,8 39,8
2х2,0 3,7х8,6 52,5
2х2,5 3,9х9,0 62,0
2х3,0 4,0х9,2 72,7
2х4,0 4,4х10,0 92,4
3х1,5 3,3х12,3 60,0
3х2,5 3,9х14,1 94,0
3х3,0 4,0х14,4 105,6
3х4,0 4,4х15,6 137,0

Рабочий ресурс при правильной эксплуатации составляет не менее 15 лет. Допустимая min температура для коммутации провода -15°C.

Выбор сечения проводника по току и мощности

Диаметр токопроводящей жилы выбирается исходя из предполагаемой мощности потребителя электроэнергии (суммарной мощности нескольких объектов) или токовой нагрузки сети. Для экономии времени пользователя, рекомендуемые параметры сведены в таблицу:

Сечение, мм² Напряжение сети, В Ток, А Мощность, Вт Напряжение сети, В Ток, А Мощность, Вт
1,5 220 19 4,1 380 16 10,5
2,5 -//- 27 5,9 -//- 25 16,5
4,0 -//- 38 8,3 -//- 30 19,8

Определить сечение жилы можно с помощью соотношения к ее диаметру (через дефис):

  • 1-1,1мм;
  • 1,5-1,4 мм;
  • 2-1,6 мм;
  • 2,5-1,8 мм;
  • 4-2,3 мм.
Нужно иметь при себе штангенциркуль
Выбирая провод нужно знать нагрузку сети и иметь при себе штангенциркуль

Способы и особенности монтажа

До недавнего времени, при монтаже электропроводки, замуровывание АППВ и ППВ под слой штукатурки или шпаклевки считалось допустимым. Сейчас ситуация изменилась: замоноличивание провода в штробу разрешается только при его укладке в гофру или трубку ПВХ. Исключением может стать провод, имеющий двойную изоляцию, но такая продукция имеет другую маркировку.

Устройство скрытой проводки под облицовочным покрытием (гипсокартон, пластик, панель МДФ, фанера и прочее) допускается только при условии помещения ППВ (АППВ) в гофрированную или пластиковую трубку.

Укладка провода в подвесную конструкцию
Укладка провода в подвесную конструкцию возможна только в защитном кожухе

Плоские провода «лапша» имеют ПВХ покрытие, устойчивое к воздействию солнечного света, обладают практичными качествами:

  • устойчивы к возникновению плесневых грибков;
  • стойки к ударам, вибрации, акустическим шумам;
  • не распространяют горение. Поэтому допускается их открытое прокладывание по несгораемым конструкциям стен и потолков, как сухих, так и сырых помещений, или надворных строений. Но эстетичность при этом теряется.

Размещение проводки на деревянных, пластиковых, OSB и других сгораемых поверхностях разрешается либо в специальном кабель-канале (короб, труба, лоток, металлорукав), либо на несгораемой подложке. Ее роль может исполнить асбестовая полоса толщиной не менее 3 мм, выступающая с обеих сторон провода минимум на 1 см. Однако для сохранения привлекательности внешнего вида, лучше все-таки воспользоваться промышленным изделием.

Использование медного плоского провода ППВ в бане

Применение ППВ для проводки в бане
Применять ППВ для проводки в бане можно при определенных условиях

Обустройство проводки в бане возможно с применением ППВ. Укладка проводника должна осуществляться только в пластиковом кабель-канале (металлический нагревается горячим воздухом), желательно в нижнем ярусе. Не допускается наличие скруток, разрывов, нарушений изоляционного слоя провода.

Обязательно применение УЗО (устройства защитного отключения), автоматических выключателей, устанавливаемых на фазную и нулевую жилу. Выключатели освещения желательно располагать в комнате отдыха, а не в парилке. Для обеспечения безопасности, рекомендуется использование трехжильного провода, для устройства заземления электроприборов.

Электропроводка в полу с использованием ППВ

При прокладывании медной «лапши» в деревянном полу, она должна быть помещена в гофрированную или пластиковую трубу, не занимая более 40% внутреннего пространства. Запрещается укладывать проводку сверху на поперечные балки: ее нужно размещать либо в просверленные отверстия, либо в приготовленные пропилы.

Провода ППВ помещаются в гофру
Провода ППВ помещаются в гофру и пропускаются через вырезы в балках

Если над проложенным проводом устраивается бетонная стяжка, он также обязан быть укомплектован наружным защитным кожухом. По окончании коммутации, нужно провести проверку работоспособности электропроводки под нагрузкой.

Практический совет: перед накрытием досок или заливкой стяжки необходимо сделать эскиз или зарисовку расположения провода, чтобы впоследствии облегчить задачу по его ремонту или замене в случае необходимости.

Сколько жил выбрать

При монтаже трехфазных сетей напряжением 380 В однозначно применяются ППВ с тремя жилами. Такие же провода могут использоваться в зданиях и помещениях, запитанных обычным однофазным переменным током, но в которых предусмотрен контур заземления. Современные дома часто оборудованы таким образом. Во время монтажа подобных систем в качестве «фазы» и «нуля» обычно выступают крайние жилы провода, а средняя используется, как заземляющий отвод.

Схема для розеток и сети
Тройная «лапша» для сети освещения и двойная — для подключения розеток

Широкое распространение получила двухжильная «лапша», которая используется в большинстве старых построек, дачных домиках, гаражах, а также чаще всего применяется для оформления простых осветительных сетей.

Популярные производители проводниковой продукции

  1. ОАО «Электрокабель», Владимирская область, г. Кольчугино. Выпускает двух и трехжильные ППВ сечением от 0,75 до 6,0 мм², на которые предоставляет гарантию 2 года со дня начала эксплуатации.
  2. ООО «Камский кабель», Пермский край, г. Пермь. Изготавливает все типоразмеры провода и по требованию заказчика, может предоставлять продукцию с лужеными жилами.
  3. ОАО «Севкабель», предприятие Санкт-Петербурга. Осуществляет выпуск проводниковой продукции в поливинилхлоридной изоляции с медной жилой сечением от 1,5 до 4,0 мм², алюминиевой жилой от 2,5 до 4,0 мм².
  4. ОАО «Рыбинсккабель», Ярославская область, г. Рыбинск. Производит ППВ до 10 мм² и АППВ до 6,0 мм².

Все перечисленные предприятия выпускают изделия высокого качества, отвечающего требованиям ГОСТ и международным стандартам.

Сравнительный анализ плоских проводов с медными и алюминиевыми жилами

Назначение, строение, способ укладки ППВ и АППВ абсолютно схожи. Но имеется ряд обстоятельств, выступающих в пользу применения проводов с медным проводником:

  • прочность, устойчивость к излому;
  • стойкость к колебаниям температур и перегреву;
  • меньшее сечение жил для подключения равной нагрузки.

Тем не менее, АППВ может противопоставить сравнительную легкость изделия, а также более низкую стоимость. Поэтому нельзя сделать однозначный выбор относительно того или иного изделия

Практический совет: при подключении электроустановок или обустройстве электропроводки в помещениях активного пользования, где потребление электроэнергии может непредвиденно возрасти из-за увеличения количества или мощности включенных приборов, лучше применять медные провода. Для осветительных сетей и проводки в менее ответственных строениях, можно использовать АППВ, сэкономив при этом на разнице стоимости.

Проверка провода ППВ (пошаговая инструкция)

Приобретая новую кабельно-проводниковую продукцию, используя провода, снятые с другого объекта, или длительное время находившиеся без применения, необходимо проверить изделие на наличие обрыва токоведущей жилы, замыкания жил между собой, а также состояние изоляции. Это нужно сделать, потому что возможны повреждения при транспортировке или хранении, не исключен и производственный брак. Этапы проверки:

  1. Для данного мероприятия понадобится цифровой тестер «мультиметр». Провода прибора со щупами устанавливаются следующим образом: черный в гнездо «com», красный – VΩ. Переключатель устанавливается в положение прозвонка диодов (сектор измерение сопротивления). При касании щупами друг друга должен звучать сигнал зуммера – прибор исправен.
  2. Теперь нужно замкнуть щупами концы одной из жил в начале и конце бухты. Если провод не имеет разрывов, должен прозвучать сигнал.
  3. Таким же образом проверяется отсутствие замыкания между жилами. Если прозвонка мультиметра срабатывает при касании щупами двух разных жил – изоляция нарушена и проводники замкнуты меду собой.
  4. Последний этап – проверка изоляции на горение — качественная продукция его не распространяет. При воздействии открытым огнем на провод, изоляция на нем может незначительно оплавляться, морщиться, но не гореть. В противном случае изделие не соответствует требованиям безопасности.

Наиболее часто задаваемые вопросы при работе с ППВ

Вопрос №1. Как правильно выполняется скрутка жил на месте соединения?

Скрутка должна иметь несколько витков, обеспечивающих качественный контакт проводов между собой. Длина скрутки должна быть не менее 25-30 мм, концы проводов обрезаны пассатижами или кусачками, место соединения тщательно заизолировано. Возможная ошибка: недопустимо соединять через скрутку медную и алюминиевую жилы. Подобное соединение может производиться только с помощью клеммной колодки.

Вопрос №2. Можно ли производить коммутацию проводов в лотке или коробе?

Нельзя. Все соединения должны производиться только в распределительных коробках. Возможная ошибка: провод в коробе должен занимать не более 40% объема, поэтому нельзя забивать кабель-канал «под завязку», а тем более устраивать в нем скрутки.

Вопрос №3. Допустимо ли при обустройстве электропроводки применять ППВ с сечением жилы большим, чем необходимо по мощности потребителей?

Можно и нужно. Рекомендуется использовать провод с запасом сечения жил до 25-30% от необходимого, на случай установки более мощной бытовой техники.
