Таблицы аналогов арматуры для провода СИП по маркам разных производителей.

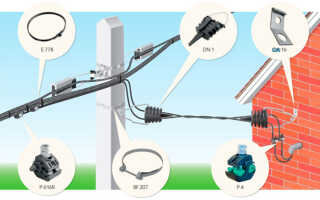

аналоги арматуры провода сип для разных марокМонтаж современных линий электропередач уже невозможно представить без самонесущего изолированного провода СИП. Он давно и прочно вошел в нашу повседневную жизнь.

Его активно применяют как в низковольтных сетях до 1кв (ВЛИ-0,4кв), так и при строительстве ВЛЗ 6-10кв и даже ВЛЗ-35кв.111_81

Однако при непосредственном монтаже, многие электрики сталкиваются с проблемой отсутствия конкретных позиций арматуры определенного производителя в своем регионе. Другие, наоборот, хотят сэкономить и вместо зарубежных брендов закупить нашу отечественную продукцию.

При этом нельзя в магазине просто сказать – “дайте мне вместо анкерного зажима Ensto, такой же зажим от Niled или ВК”. Вы должны точно знать его маркировку со всеми цифрами и буковками.

При выборе крайне важна информация — под какое сечение провода он подходит, какую расчетную нагрузку выдерживает и т.д.прокалывающие зажимы

Поэтому, дабы вы не теряли время, в бесконечном пролистывании сотен страниц каталогов в поиске аналогов арматуры, мы сделали для вас уже готовую выборку всех позиций и свели это все в отдельные таблицы.

Более того, в отличие от подобных таблиц на других ресурсах, здесь вы сразу можете ознакомиться со всеми техническими характеристиками той или иной арматуры по каждому производителю. А именно – под какой СИП подходит (сечение и марка), разрушающая нагрузка, масса, габаритные размеры, момент затяжки, внешний вид, характерные отличия и особенности.

Берите готовые результаты и используйте в своей работе.

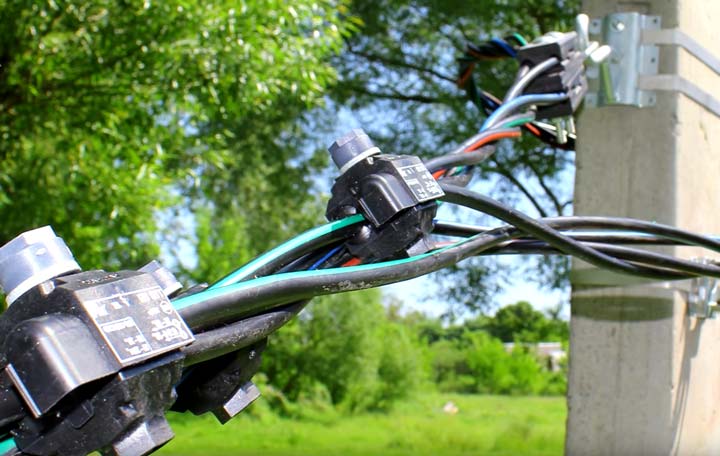

Прокалывающие герметичные зажимы и элементы для заземления

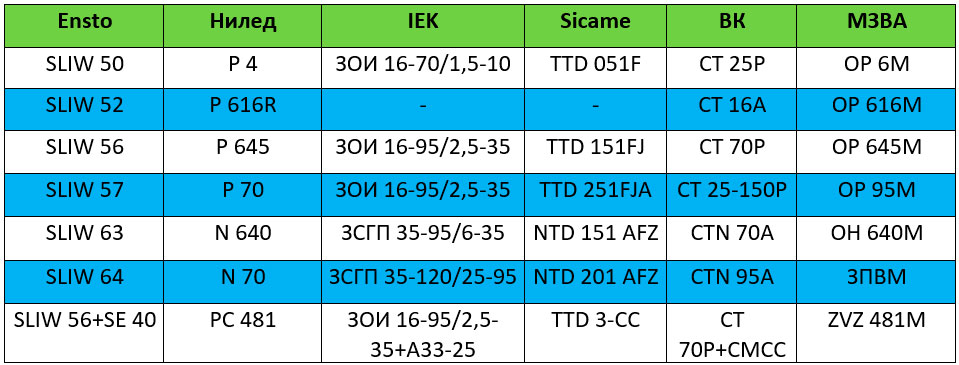

таблица аналогов прокалывающих герметичных зажимов сип

Для просмотра подробных технических характеристик по каждой отдельной марке арматуры нажмите на соответствующую вкладку.

Ensto
Sliw 50Sliw 52Sliw 56Sliw 57Sliw 63Sliw 64SE 40
теххарактеристики прокалывающего зажима sliw50
характеристики зажима Sliw50
зажим сип sliw52
характеристики зажима Sliw50
зажим sliw 56
характеристики зажима Sliw50
зажим прокол Sliw 57
проколы Ensto Sliw58
зажим Sliw 63
зажим sliw 64
заземление se40
Niled
P4Р616RР645P70N640N70РС481
зажим р4
прокалывающие зажимы нилед характеристики
зажим Niled P616, P645
прокалывающие зажимы нилед характеристики
зажим Niled P616, P645
прокалывающие зажимы нилед характеристики
зажим Niled P70
прокалывающие зажимы нилед характеристики
зажим N640
зажим для голых проводов Niled N616, 640, 70
зажим N70
зажим для голых проводов Niled N616, 640, 70
для заземления сип рс481
для заземления сип рс481
для заземления сип рс481
IEK
ЗОИ 16-70ЗОИ 16-95ЗСГП 35-95ЗСГП 35-120АЗЗ-25
зажим зои 16-70
зажим зои 16-70
зажим зои 16-70
зажим зои 16-95
зажим зои 16-95 размеры
зажим зои 16-95 характеристики
зажим зсгп 35-95
зажим зсгп 35-95 размеры
зажим зсгп 35-95 характеристики
зажим зсгп 35-120
зажим зсгп 35-95 размеры
зажим зсгп 35-120 характеристики
заземление для сип иек
заземление для сип иек

111_48

Sicame
TTD 051FTTD 151FJTTD 251 FJANTD151 AFZNTD 201 AFZTTD 3-CC
характеристики зажимов Sicam TTD 051, 151, 201, 241, 271, 301, 401
технические характеристики прокалывающих зажимов сикам
характеристики зажимов Sicam TTD 051, 151, 201, 241, 271, 301, 401
технические характеристики прокалывающих зажимов сикам
технические характеристики прокалывающих зажимов сикам
подключение голых проводов через прокол Sicam
технические характеристики зажимов Sicame ntd
подключение голых проводов через прокол Sicam
технические характеристики зажимов Sicame ntd
заземление для сип сикам
ВК
CT 25PCT 16ACT 70PCT 25-150PCTN 70ACTN 95ACMCC
зажимы прокалывающие вк характеристики
зажим ст16А
зажим ст16А
зажим прокалывающий вк
зажимы прокалывающие вк характеристики
зажим ct 25-150P
зажимы прокалывающие вк характеристики
зажим прокол вк CTN 70A
зажим прокол вк CTN 70A характеристики
зажим прокол вк CTN 70A
зажим прокол вк CTN 70A характеристики
заземление для сип вк cmcc
МЗВА
ОР 6-616-645-95МОН 640МЗПВМZVZ 481M
прокалывающие зажимы мзва ор
прокалывающие зажимы мзва ор характеристики
зажим ответвительный сип мзва он-640
6зажим ответвительный сип мзва он-640 характеристики3
зажим ответвительный сип мзва он-640
6зажим ответвительный сип мзва он-640 характеристики3
адаптер под заземление сип мзва ZVZ

Кронштейн анкерный

таблица аналогов анкерных кронштейнов сип

Ensto
SO 279SO 253
кронштейн ensto so 279
кронштейн ensto so 279
кронштейн анкерный ensto so 253
кронштейн анкерный ensto so 253
Niled
CA 16CS 10.3CA 2000
кронштейн анкерный са16
кронштейн анкерный cs 10.3
характеристика нилед са 2000
IEK
CAB 25, КАМ 1500-4000
анкерный кронштейн на дом сип

ввод СИП

Sicame
PA 69FCS 10.3, CS 10-2000
кронштейн анкерный на дом для сип провода pa69f
кронштейн анкерный на дом для проводов сип sicame cs 10.3-2000
ВК
СА 25СА 1500-2000
кронштейн для сип ВК СА25
кронштейн для сип ВК СА25 характеристики
кронштейны вк са 1500-2000 для сип
кронштейны вк са 1500-2000 для сип
МЗВА
СА 25МСА 2000
кронштейн мзва са25М
кронштейн анкерный СА 2000

Анкерные зажимы и натяжная арматура для СИП-4

таблица аналогов анкерных зажимов и натяжной арматуры для сип-4

Ensto
SO 243SO 234S
анкерный зажим ensto SO 243
анкерный зажим ensto SO 243 характеристики
анкерный зажим Ensto SO 234S
Niled
DN1, DN123RPA 450/120S
анкерный зажим для сип нилед DN
анкерный зажим для сип нилед DN
зажим анкерный нилед для сип-4 RPA 450/120

111-36

IEK
ЗАБ 16-25МУЗАС
анкерный зажим иек заб 16-35
анкерный зажимы узас иек характеристики
Sicame
PA 5DGUKo2
зажим анкерный sicame PA 5D характеристики
анкерный зажим sicame guko2 характеристики

стрелы провеса для СИП проводов

ВК
РА 2/25SRPA 450/120
анкерный зажим вк ра 25 характеристики
зажим анкерный для сип4 от ВК RPA 450/120
МЗВА
PA 25*100MPA 4*35-120
анкерные зажимы МЗВА PA 25
анкерный зажим для сип-3 мзва РА 4*35

Поддерживающие и анкерно-поддерживающие зажимы

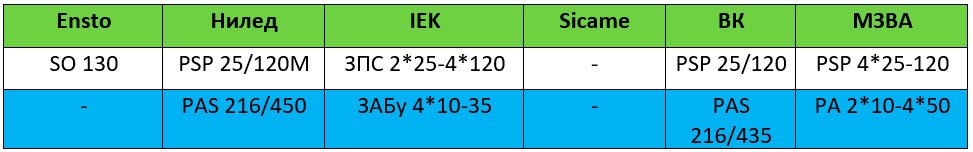

таблица аналогов поддерживающих зажимов сип

Ensto
поддерживающий зажим Ensto so 130 характеристики
поддерживающий зажим Ensto so 130 характеристики
Niled
PSP 25/120MPAS 216/450
поддерживающий зажим нилед PSP 15/120M характеристики
анкерно поддерживающий зажим нилед PAS 216/450 характеристики
IEK
ЗПС 2*25-4*120ЗАБу 4*10-35
поддерживающий зажим иек зпс характеристики
анкерно поддерживающий зажим иек забу характеристики

111_35

ВК
PSP 25/120PAS 216/435
зажим поддерживающий вк PSP 25/120 характеристики
анкерноподдерживающий зажим вк PAS 216/450
МЗВА
PSP 4*25-120PA 2*10-4*50
поддерживающие зажим мзва PSP
анкерно-поддерживающий зажим мзва PA характеристики

Бандажные ремешки — стяжки

таблица аналогов бандажных ремешков и стяжек для провода сип

Ensto
PER 15/26.375
стяжка бандажный ремешок Ensto per характеристики
Niled
E778, E260, E350
бандажный ремешок стяжка нилед E778, 260, 350 характеристики
IEK
XC-180, 260, 360
стяжка пластиковая иек для сип

111_SIP123

Sicame
CCI 9-180/265/360
бандажный ремешок стяжка сикам CCI характеристики
ВК
CSL 180, 260
пластиковая стяжка для сип от вк
МЗВА
КР 1,2,3
кабельная стяжка мзва КР 1,2,3

Концевые колпачки

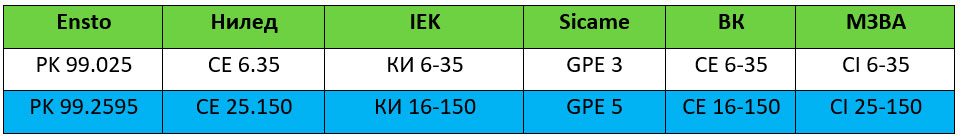

таблица аналогов концевых колпачков для провода сип

Ensto
PK 99.025-2595
концевые колпачки Ensto PK99
Niled
CE 6.35, CE 25.150
концевой колпачок Niled CE
IEK
КИ 6-35/16-50
колпачок концевой иек КИ 6-35 характеристики
Sicame
GPE 3, GPE 5
колпачок на сип провода sicame gpe
ВК
CE 6-35/16-150
колпачок для сип от вк ce
МЗВА
CI 6-35/25-150
колпачок изолированный CI МЗВА

Дистанционный фиксатор — фасадное крепление

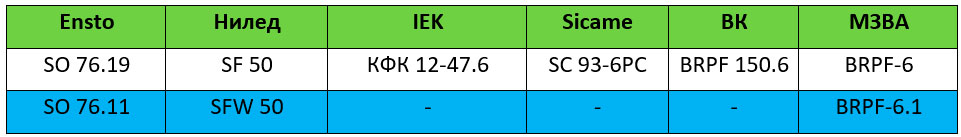

таблица аналогов дистанционный фиксатор фасадное крепление для сип

Ensto
SO 76.19, SO 76.11
фасадное крепление для сип Ensto SO76
Niled
SF50, SFW50
фасадное крепление для сип sf50 характеристики

как установить трубостойку для ввода СИП в дом чертежы

IEK
КФК 12-47.6
фасадный крепеж сип иек кфк
Sicame
SC 93-6PC
фасадный крепеж для сип от Sicame SC

как проложить СИП по фасаду дома

ВК
BRPF 150.6
фасадный крепеж для сип от вк brpf характеристики
МЗВА
BRPF-6
фасадный хомут для сип провода от мзва brpf-6 размеры

Бандажная лента, скрепа и бугель

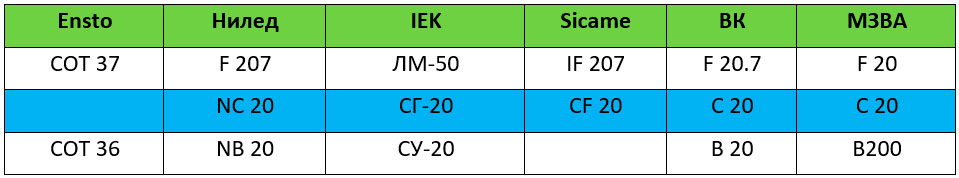

таблица аналогов арматуры бандажная лента, скрепа и бугель для провода сип

Ensto
COT 37, 36
бандажная лента Cot 36,37 Ensto характеристики
Niled
F207NC20, NB20
бандажная лента нилед F207 характеристики
бугель и крепа нилед NC20, NB20 характеристики

111-80

IEK
ЛМ-50, СГ-20, СУ-20
бандажная лента и скрепа иек характеристики ЛМ-50, СГ-20, СУ-20
Sicame
IF207CF20
бандажная лента sicame if20 характеристики
бугель и скрепа Sicame cf20 характеристики

обзор на бандажную машинку для ленты СИП ИНТ-20 мини

ВК
F20.7С20, В20
стальная бандажная лента ВК F20.7 характеристики
бугель и крепа вк
МЗВА
F20С20, В200
лента стальная f20 мзва
бугель и скрепа мзва с20, в2000

Анкерная и промежуточная поддерживающая арматура для СИП-2

таблица аналогов анкерной и поддерживающей арматуры для сип-2

Ensto
SO 252.01/250.01/251.01SO 260SO 265
анкерный зажим esnsto so250 для сип-2 характеристики
поддерживающий зажим для сип-2 ensto so260 характеристики
поддерживающий зажим для сип-2 ensto so 265 характеристики
Niled
DN35, PA1500, DN95-120ES 1500PS 1500
характеристики натяжных зажимов для сип-2 нилед dn35, pa1500
поддерживающий зажим для сип-2 нилед es1500 характеристики
поддерживающий зажим для сип-2 нилед ps1500 характеристики
IEK
ЗАН 16-50-70КОПМ1500, ЗПМ1500
натяжной зажим для сип-2 зан от иек характеристики
поддерживающие зажимы для сип-2 от иек копм1500 и зпм 1500 характеристики

111-8

Sicame
PA 35-54-95ES 54-14PSQ 54R
натяжной зажим для сип2 от sicame pa 35-95 характеристики
поддерживающий зажим для сип-2 от sicame es 54-14 характеристики
поддерживающий зажим для сип-2 от sicame psq 54r характеристики
ВК
PA 1500P-2000PES 54-14PPS 1500P
анкерный зажим для сип-2 от сикам pa-1500p характеристики
поддерживающий зажим для сип-2 от sicame ps 54-14p характеристики
поддерживающий зажим для сип-2 от sicame ps 1500P характеристики
МЗВА
PA 1000-1500-2200ES 1500PS 1500
анкерные зажимы для сип-2 от мзва PA 1000-1500-2200 характеристики
поддерживающий зажим для сип-2 от мзва es1500 характеристики
поддерживающий зажим для сип-2 от мзва PS 1500 характеристики

Соединительная арматура — гильзы и наконечники

таблица аналогов соединительной арматуры для сип гильзы и наконечники

Ensto
SJCILSAL, LUG
изолированные соединительные гильзы для провода сип от ensto SJ характеристики
голая соединительная гильза для сип
наконечники со срывной головкой ensto
Niled
MJPT, MJPTNMJPBCPTA R
изолированные соединительные гильзы для сип нилед mjpt mjptn характеристики
соединительная гильза для сип нилед mjpb характеристики
наконечники изолированные для сип от нилед
IEK
MJPT/ГИФMJPB/ГИАCPTAU/НИМ
изолированная гильза для сип от иек характеристики
соединительная гильзя для абонентской отпайки сип иек ГИА
изолированный наконечник иек

как и чем соединить провода высоковольтного сип-3 в пролете

Sicame
MJPTMJPBMJPTNCPTAU
гильзы mjpt sicame
гильзы mjpt sicame характеристики
гильзы абонентские MJPB sicame характеристики
гильзы для нулевого провода сип sicame mjptn характеристики
изолированные наконечники sicame
ВК
MJPTMJPBMJPTNCPTAU
гильзы соединительные для сип вк характеристики
гильзы соединительные для сип вк характеристики
гильзы для абонентской отпайки сип от вк
гильзы для абонентской отпайки сип от вк
гильзы на нулевую жилу сип от вк
гильзы на нулевую жилу сип от вк
наконечник изолированный для сип вк
наконечник изолированный для сип вк
МЗВА
MJPTMJPTBMJPTNCPTAUO
гильзы mjpt мзва для сип
гильзы mjpb мзва для сип
гильзы mjptn для сип от вк
наконечник изолированный для сип от мзва

Настенные крюки и кронштейны

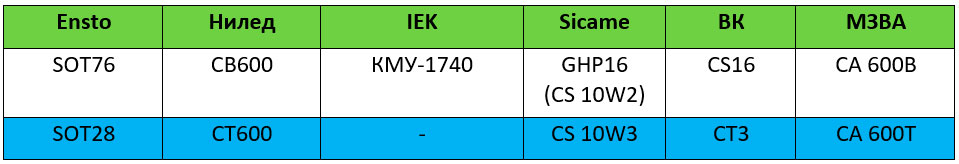

таблица аналогов арматуры сип настенные крюки и кронштейны

Ensto
SOT 76, SOT 28
настенные крюки для сип от Ensto sot76, sot28 характеристики
Niled
CB600, CT600
настенный крюк для сип от нилед sb600, st600
IEK
КМУ-1740
настенный крюк для сип провода от иек кму
настенный крюк для сип провода от иек кму

111

Sicame
GHP16CS10W3
настенный крюк под сип от sicame ghp16
настенные крюки от sicame cs10 для сип
ВК
CS16
крюк настенный от вк для сип
МЗВА
CA 600B, CA600T
крюк настенный от мзва для сип

Влагозащищенные прокалывающие зажимы (раздельная затяжка болтов)

таблица аналогов арматуры сип влагозащищенные прокалывающие зажимы с раздельной затяжкой болтов

Ensto
Slip22.1+SL29.4/8
прокалывающие зажимы сип с раздельной затяжкой болтов ensto
прокалывающие зажимы сип с раздельной затяжкой болтов ensto
Niled
P21,71,72,74, P151-240+BI
прокалывающие зажимы для сип с раздельной затяжкой болтов нилед
Sicame
CT25,35,70-25,35,235HF
прокалывающие зажимы с раздельной затяжкой болтов sicame

подключение СИП к автомату

ВК
СВР1,2,ЕР
прокалывающие зажимы с раздельной затяжкой болтов для сип от вк свр1,2
прокалывающие зажимы с раздельной затяжкой болтов для сип от вк свр1,2
МЗВА
ОР71,72,74В
прокалывающие зажимы для сип от мзва с раздельной затяжкой болтов

Ответвительные и герметичные зажимы СИП от ВЛН (с голыми проводами)

таблица аналогов ответвительных герметичных зажимов сип от ВЛН с голыми проводами

Ensto
SLIP 22.12, SLIP 22.127
прокалывающий зажим сип с голыми проводами Slip22.12 Slip22.127
Niled
CD71,120+BIN640, N70
прокалывающие зажимы для сип с голыми проводами нилед CD

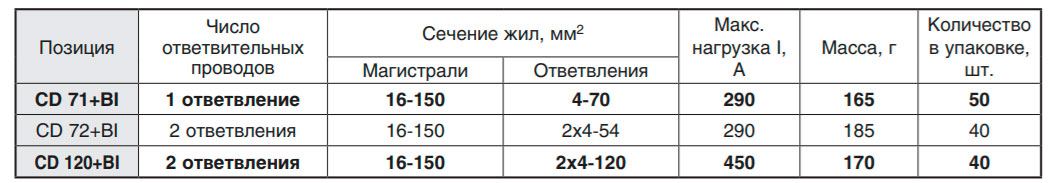

прокалывающие зажимы для сип с голыми проводами нилед CD характеристики

прокалывающие зажимы для сип с голыми проводами нилед N70 характеристики
Sicame
NTD
прокалывающий зажим для сип с голыми проводами сикам NTD

кабельный чулок для монтажа кабеля и протяжки СИП

ВК
CTN
прокалывающие зажимы для сип от вк с неизолированными проводами
прокалывающие зажимы для сип от вк с неизолированными проводами
МЗВА
ZP1,2
прокол для сип с голыми проводами мзва zp1,2
прокол для сип с голыми проводами мзва zp1,2

Предохранители и корпуса под них

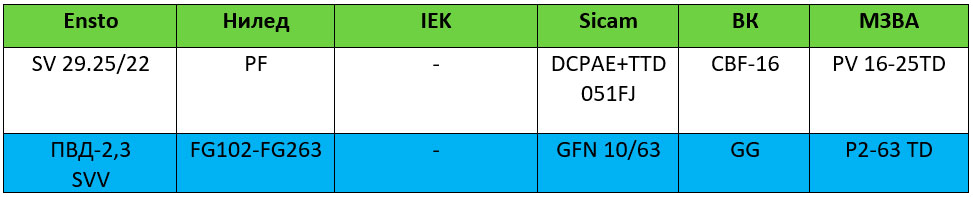

таблица аналогов предохранителей и корпусов для сип разных производителей

Ensto
SV 29.25/22ПВД
корпус предохранителя для сип Ensto SV
корпус предохранителя для сип Ensto SV
предохранители пвд
Niled
PFFG
корпус предохранителя PF Niled
предохранители нилед fg

как определить кабель ГОСТ или ТУ

Sicame
DCPAEGFN 10/63
предохранитель для сип dcpae niled
предохранители нилед для сип GFN
ВК
CBF+GG
предохранитель для сип от вк

Разрядники — ограничители перенапряжения

таблица аналогов ограничителей перенапряжения для сип 0,4кв

Ensto
SE 45/46
ограничители перенапряжения разрядники 0,4кв Ensto характеристики
Niled
OP 600/28/50
разрядники ограничители перенапряжения нилед op 600/28/50 характеристики
Sicame
BOP-R
ограничитель перенапряжения сикам bop-r характеристики

111_80

ВК
OCT 600-28, OCT 600-50
разрядник ост от вк для сип
МЗВА
LVA-260-4/450-4
ограничители перенапряжения разрядники lva от мзва
ограничители перенапряжения разрядники lva от мзва

Плашечный болтовой зажим для неизолированных проводов

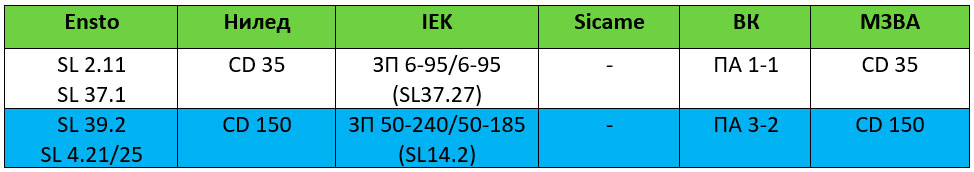

аналоги плашечных зажимов для сип и голых проводов

Ensto
SL 2.11, SL 37.1SL 39.2, SL 4.21/25
плашка болтовая ensto
плашка болтовая ensto
плашечный зажим Ensto
плашечный зажим Ensto
Niled
CD35
плашечный зажим cd 35-150

111-nb

IEK
ЗП
плашка болтовая иек
ВК
ПА
плашка болтовая зп от вк
МТЗА
CD
плашечный зажим cd 35-150
Ссылка на основную публикацию
