Современные способы соединения проводов

Почему нужно выбирать надежное соединение проводов?

Современные способы соединения проводовПровода – это магистраль, по которой течет ток к энергопотребителям. Но на пути движения могут встречаться множество узлов разветвления, и эти узлы находятся в распределительных коробках. Места соединений проводов должны быть надежными, соответствовать расцветке электропроводки и не должны препятствовать движению тока. Почему эта тема заслуживает серьезного внимания? Как правило, 90% всех неполадок приходится на контактные соединения и скрутки.

Не будет преувеличением сказать, что большинство соединений проводов по сей день остается в виде скруток. Но согласно новым правилам электромонтажа, скрутка запрещена к применению, так как не обеспечивает надежного соединения ввиду увеличения больших нагрузок электропотребителей. Такая тенденция приводит к нагреву скруток, затем изоляция рассыхается, осыпается, и в итоге приводит к короткому замыканию. На смену скруткам пришли новые технологии — соединительные клеммы, которые обеспечивают надежное соединение проводов.

Способов соединения проводов существует множество, и приобрести такие соединения не составляет труда. В любом магазине электротоваров они есть в продаже.

Обязательно прочитайте подробные статьи про соединение проводов:

  • «Соединение проводов  в распределительной коробке? СХЕМЫ»
  • «Что лучше выбрать, скрутку или клеммник для соединения проводов?»
  • «Колпачки СИЗ для скрутки проводов. Советы электромонтажника»

Современные способы соединения проводов: ответвительные сжимы «орехи»

Сжимы ответвительные «орехи» предназначены для выполнения ответ­влений медных и алюминиевых про­водов от магистральных проводников напряже­нием до 660В (без их разрезания) проводниками из тех же материалов.

Современные способы соединения проводов Современные способы соединения проводов

  •  корпус ответвителя — карболит,
  •  металлическая плашка произведена из анодированной стали,
  • адаптированы под различные сечения проводов,
  •  сжимы состоят из термостойкого материала, которые выдерживают температуру свыше 200°С,
  • монтаж ответвительных сжимов производится крестовой или плоской отверткой,
  • четыре универсальных прижимных винта.

Современные способы соединения проводов: Клеммные колодки

Состоят из медных винтовых контактов, которые встроены в пластиковый корпус. Пользоваться такими соединениями нужно осторожно, в продаже часто встречаются «полуфабрикаты»: при закручивании винтов, если слегка перетянуть, медный контакт разрушается. Качественные клеммные колодки встречаются не так часто.

Есть еще один недостаток клеммной колодки: из-за тепловых расширений контакты ослабевают, через определенное время работы нуждаются в поджимке винтов – вобщем, хлопотные клеммы.

Современные способы соединения проводов

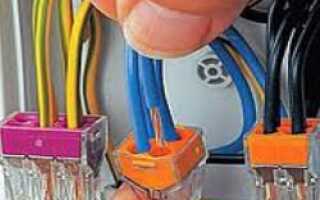

Современные способы соединения проводов: Пружинные клеммы

Мировой лидер по производству клемм остается фирма WAGO. Фирма разработала простой и удобный вариант для соединения проводов пружинного исполнения. Клеммы и разъемы широко используются как в быту, так и в промышленном монтаже — там, где требуется гарантия повышенной надежности.

Такие клеммы еще называют  экспресс-клеммами. Почему?  От электромонтажника  требуется всего лишь зачистка изоляции, остальные действия очень просты: нужно всего лишь вставить проводник в клемму и встроенные пружины ни за что не выпустят проводник обратно. Другая серия WAGO имеет отжимные рычажки — очень удобны для соединения мягкого проводника.

Современные способы соединения проводов Современные способы соединения проводов

Достоинства экспресс-клемм WAGO

  • Каждый проводник имеет свое гнездо.
  • Всегда качественное подключение независимо от профессиональной подготовки мастера.
  • Возможность соединять медные и алюминиевые провода.
  • Надежная защита от случайного попадания проводника на токоведущие части.
  • Контакты не греются, потому что соединены надежно.
  • В клеммах предусмотрена возможность для замера электрических параметров.
