Соединение проводов на улице зажимами Wago.

ваго в муфтеВсем нам знакомы “старые добрые” зажимы wago. Это пожалуй самый быстрый и универсальный способ соединения проводов в электрике.

И хотя до сих пор в отдельных интернет баталиях и видеороликах не утихают споры об их надежности, надо признать, что при грамотной эксплуатации:

  • в цепях освещения

  • в линиях с малой нагрузкой

  • плюс защита автоматом с правильным номинальным током

Они полностью оправдывают свое предназначение и выполняют все те функции, которые заложены в них производителем.

Wago и влажность

Однако есть одно НО – данные клеммы ваго, даже от оригинальных поставщиков из Германии, все-таки продукт для использования внутри помещений. Причем сухих помещений.

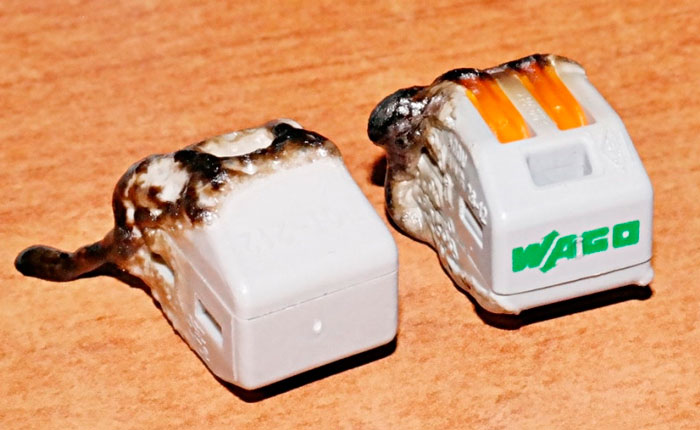

Во влажной среде (ванные комнаты, бани, сауны) ими не рекомендуется делать эл.проводку.выгоревшие зажимы ваго

И уж тем более подобными зажимами нельзя соединять провода на улице. А такая необходимость возникает очень часто:

  • монтаж уличного освещения

Подключение кабеля на светильниках внутри опор через Wago с пастой все равно не дает 100% защиты контакта.монтаж столбиков уличного освещения

  • украшение фасада дома гирляндамилазерный проектор для подсветки фасада

  • подключение на улице силовых цепей сигнализации, видеонаблюдения, домофона, эл.замка воротсхема подключения видеодомофона вызывной панели и БУЗ

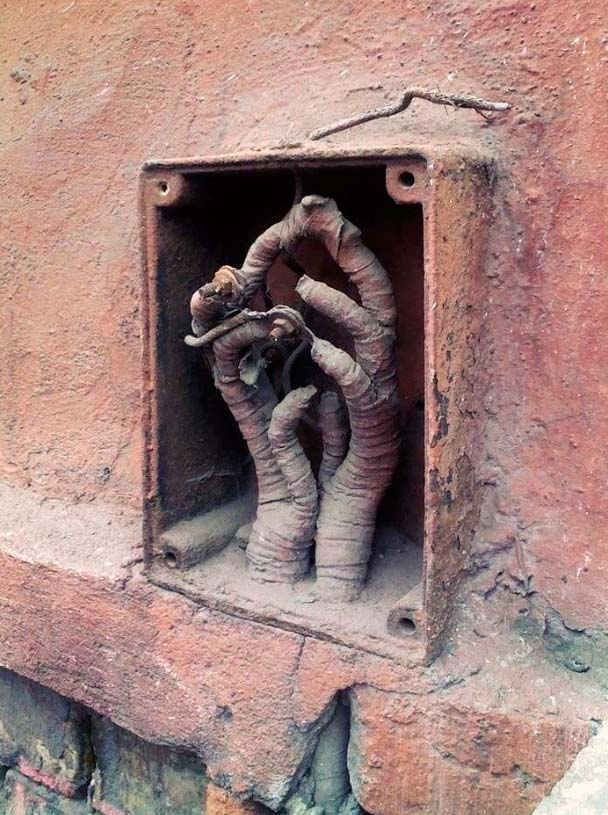

Во всех этих случаях зачастую приходится монтировать соединительную муфту или ее подобие. Например, знакомые всем электрикам скрюченные лапки дохлой курицы 😊муфта соединения проводов на улице

Процесс этот довольно непростой и трудоемкий.

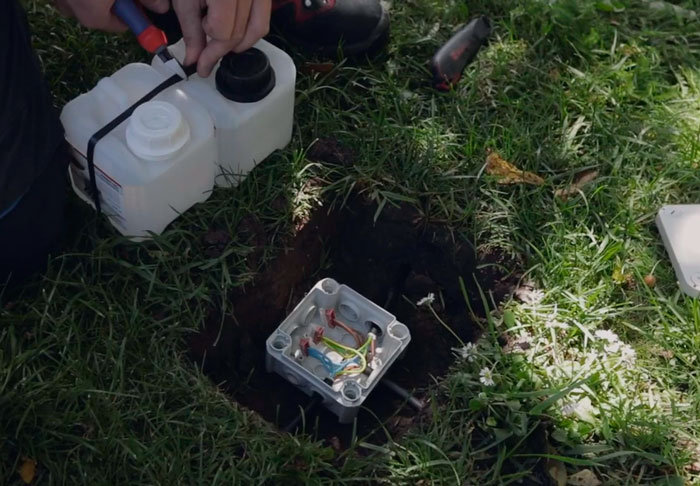

Чтобы обойтись без муфты, отдельные производители предлагают герметичную распредкоробку, которую после соединения всех проводов приходится целиком заливать 2-х компаундным гелем.герметичное соединение проводов в земле без муфты

Сначала этот гель нужно приготовить, перемешав компоненты.

задивка монтажной коробки герметиком гелем
задивка монтажной коробки герметиком гелем

Потом вылить в бокс и ждать 30 минут застывания. Естественно, что ни о какой оперативности здесь речи уже не идет.

Соединение проводов муфтой Easy-Protect

И вот наконец появился универсальный продукт, который позволяет с легкостью использовать зажимы wago теперь не только в сухих зданиях, но и во влажных помещениях и даже на улице.

Называется эта штука – гелевая муфта Easy-Protect.гелевая муфта easy protect

Не пугайтесь слова “муфта”, ничего сложно в монтаже здесь нет. Выпускаются данные изделия компанией Cellpack (совместное предприятие Германии и Швейцарии) и состоят из двух половинок.гелевая муфта под зажимы ваго

Одна видимо делается в Германии, другая в Швейцарии, после чего все собирается воедино в Китае 😊

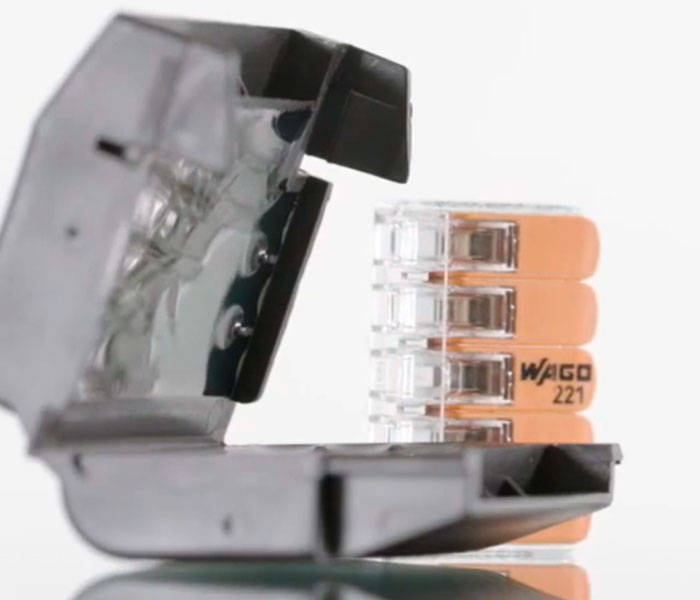

Это своеобразный защитный чехол, наполненный уже готовым к применению гелевым компаундом. Гель не силиконовый!

Как подключать

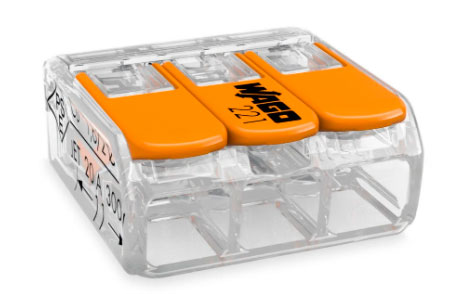

Для соединения жил внутри чехла используются обычные зажимы ваго серии 221-412,413,415.ваго серии 221

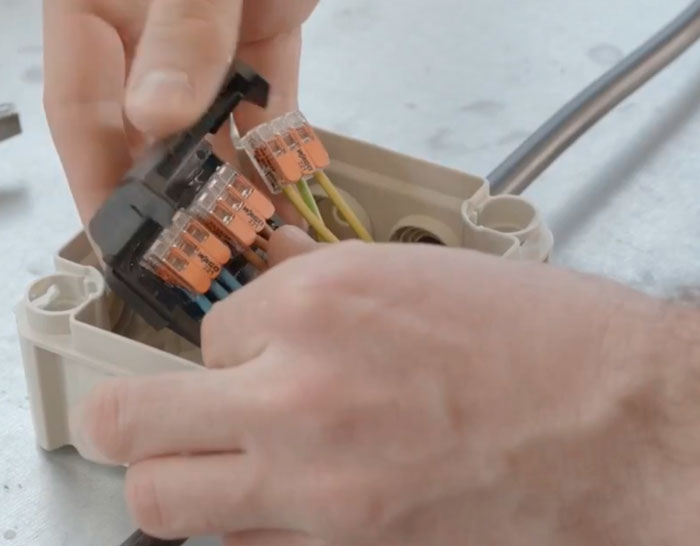

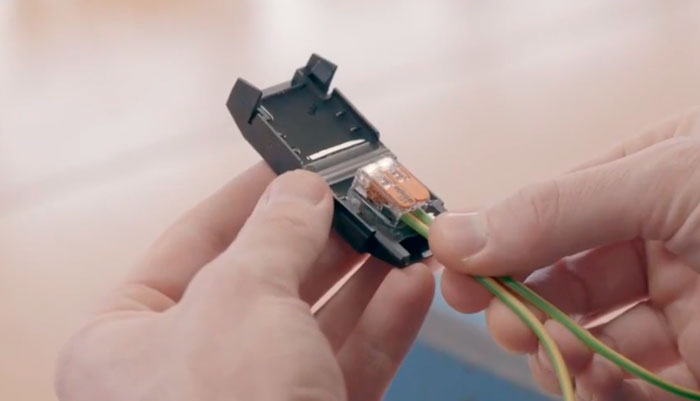

Стыкуете через них провода, помещаете зажим в гелевый раствор.зажимы ваго для улицы и для влажных помещений

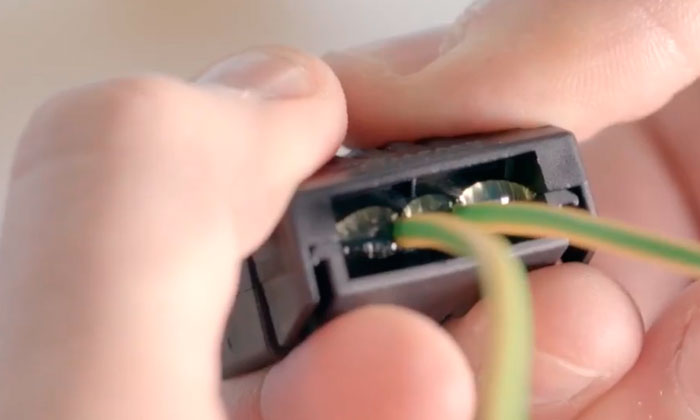

После чего защелкиваете две половинки муфты так, чтобы гель выступил наружу и плотно покрыл клеммы.как соединять провода на улице или во влажном помещении

Технические характеристики муфты:

  • размер корпуса №1-№3 (wago до 4мм2), размер корпуса №4-№6 (wago до 6мм2)

    размеры гелевых муфт для ваго
    размеры гелевых муфт для ваго
  • номинальный ток – до 32А

  • рабочая температура – 85С (допустим нагрев до 105С!)

Для предотвращения самопроизвольного раскрытия по бокам имеются “замки”.111_soedin

Всего три действия:

1Подключил провода через Wago.
2Уложил клемму в корпус.
3Защелкнул крышку.

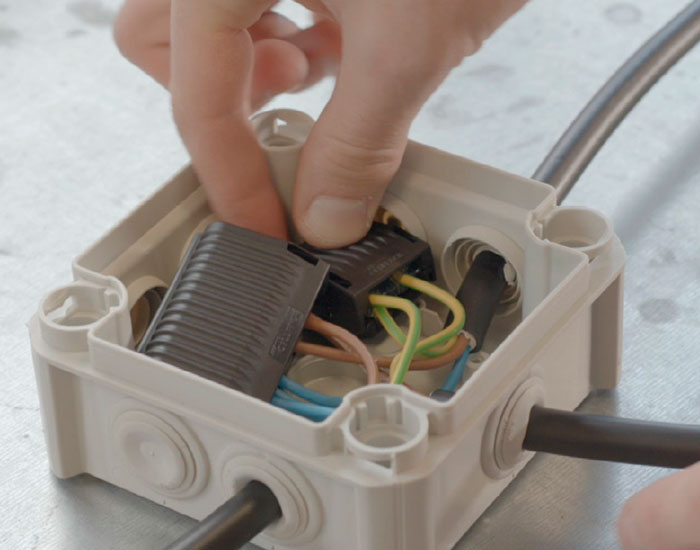

И надежное соединение со степенью влагозащиты контактов IPX8 готово.герметичное соединение проводов на зажимах ваго

При этом Easy Protect обеспечивает не только влаго, но и механическую защиту.

Особенности и отличия

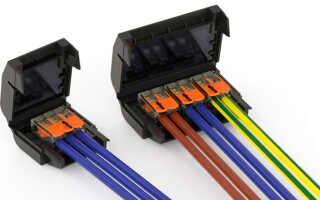

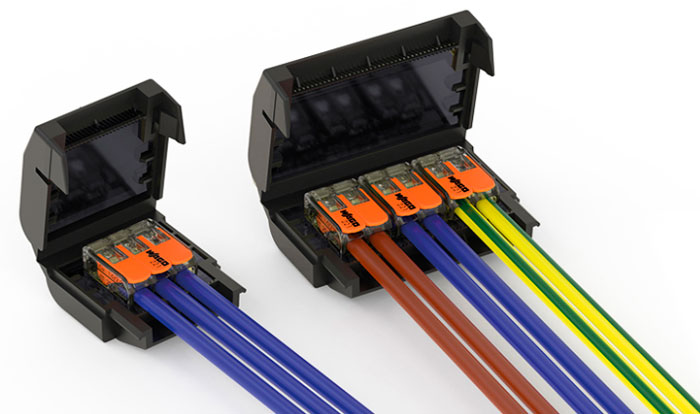

Данные муфты на сегодняшний день выпускаются как для соединения под одну клемму, так и сразу нескольких.

Последние, естественно, идут чуть большего размера.соединение клемм ваго в муфте герметичной

Такую муфту в отличие от ее старых, герметичных собратьев можно открыть и закрыть в любой момент. Вдруг вам понадобится проверить контакты.

Easy Protect применяется не только в быту, но и во всех секторах промышленности. Кроме эл.сетей низкого напряжения муфты отлично герметизируют и слаботочку.

Сам кожух защищен от ультрафиолета. Разместив его открытым способом на фасаде дома под прямыми лучами солнца разрушение стенок муфты не произойдет.муфта под зажимы wago для улицы

В некоторых случаях даже не нужно устанавливать лишних герметичных распредкоробок, делать страшные скрутки с болтовым соединением и мотками изоленты поверх.термонаклейки как узнать температуру контактов без тепловизора и пирометра

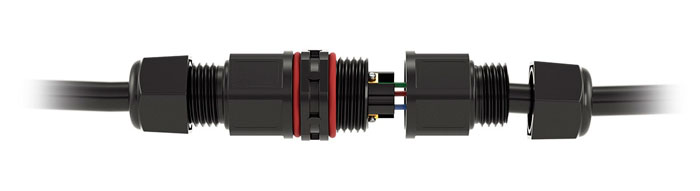

Можно конечно купить и сборно-разборную муфту на резьбовом соединении.сборно разборная муфта на резьбовом соединении

Но это все равно проигрывает в оперативности и универсальности установки. А с вышеуказанными wago все получается очень компактно, изящно и надежно.

Самое главное опять же, не превышать номинальный ток зажима и защищать кабель соответствующим автоматом.какой автомат выбрать в электрощиток дешевый или дорогой

Соединение меди и алюминия

Помимо улицы такими штуками удобно соединять медные и алюминиевые провода внутри дома. Главная опасность такой гальванической связки в чем?

При попадании влаги и прямого доступа воздуха к контактам начинается их активное окисление. Никакая изолента здесь не поможет.соединение меди с алюминием

А если этот самый контакт вместе с клеммой целиком погрузить в гель, куда не будет доступа воздуха (бескислородная среда), то и окисления никакого не будет!

Цена

То, что реально может отпугнуть большинство покупателей от подобных уличных ваго, так это цена.

Она сопоставима со стоимостью отдельных светильников. Муфты в интернет магазинах на сегодняшний день продаются от 800 до 1200 рублей (за 1шт).

стоимость герметичных муфт для зажимов ваго
стоимость герметичных муфт для зажимов ваго

Зажимы wago уже идут в комплекте. Но все равно для наших реалий, это пока слишком дорого.

Представьте, светильник 1500 рублей и две клеммы для его подключения по 800р 😊 Не всякий заказчик одобрит такие затраты.
