Выключатель с таймером отключения: как работает и какой вид лучше выбрать

Отключение электропитания по желанию и без применения физических усилий – это реальность, как и дымящаяся чашка утреннего кофе на столе. Вариантов применения интеллектуального приспособления такого рода масса: от бытового использования до оптимизации сложнейших производственных процессов.

Реализовать идею поможет выключатель с таймером отключения, позволяющий в нужное время прервать поток электроэнергии к оборудованию. В предложенной нами статье изложен принцип действия, описаны разновидности прибора. В помощь будущим покупателям приведены рекомендации по выбору.

Разновидности коммутируемых устройств

Все модели выключателей, предлагаемые многочисленными производителями, отличаются внешним видом, материалом изготовления, своими возможностями и, как результат, ценой.

Более того, на стоимость одной единицы товара оказывает влияние и узнаваемость бренда – китайские приспособления выгодно выделяются на фоне конкурентов. При желании можно подобрать многофункциональное устройство по цене, более чем приемлемой.

Способ управления, доступный пользователю, является одним из признаков, по которому можно классифицировать все изделия.

Галерея изображений
Фото из
Клавишники – приспособления клавишного типа. Они способны управлять 1, 2, 3 или 4 электроточками – по количеству имеющихся клавиш. Подключить их можно своими руками, пользуясь схемой, предоставляемой производителем
Модель, оснащенная пультом, – это более комфортный вариант, открывающий новые горизонты владельцу. Более того, часто в качестве органа управления возможно использовать пульт от другой бытовой техники
Сенсорные решения – когда для выполнения нужного процесса достаточно легкого прикосновения к участку лицевой панели. Производители могут добавлять опции, обеспечивающие регулировку яркости света – пользователь будет влиять на интенсивность освещения
Временной выключатель – изделие, оснащенное таймером. Его основная особенность заключается в умении размыкать цепь электропитания в указанный интервал времени без присутствия владельца

Выключатели клавишного типа
Модель, оснащенная пультом
Выключатели с регулировкой интенсивностью освещения
Временной выключатель

Использование последних не ограничивается освещением – приборы могут настраиваться на регулировку любого объекта, использующего для своего функционирования электрический ток. Это вентиляторы, чайники, бойлеры и прочая бытовая техника. А также системы кондиционирования, водоснабжения и отопления.

Кроме того, приспособления делятся в зависимости от типа монтажа (скрытые и наружные), соединения контактов в механизме (винт или пластина), выдерживаемого напряжения, степени защиты от пыли и влаги.

Особенности устройств с таймером отключения

Выключатели с часовым механизмом/таймером позволяют управлять светом, включая/выключая его в заданный временной промежуток. Они отличаются способом управления, внешним видом и функциональностью.

Основные типы приборов

Коммутируемые устройства с выдержкой времени пользуются спросом для домашнего и промышленного использования. Они могут устанавливаться на лестничных площадках многоэтажек, при входе в частный дом, гараж, подвал, в офисных помещениях.

Применяются также для оптимизации производственных процессов, когда требуется задать четкий временной интервал для работы отдельных механизмов или оборудования.

Выключатель с датчиком движения и таймером
Такие выключатели часто имеют расширенный спектр возможностей, предусмотренных производителем или самим владельцем. Благодаря дополнительным приспособлениям они будут срабатывать на звук, свет, движение

Датчики, отвечающие на внешний раздражитель в виде хлопка, появления объекта в поле зрения и прочего, монтируются прямо в корпус выключателя.

Таймер коммутируемого прибора, в зависимости от принципа настройки, может быть механический или электронный/цифровой.

Пользователь может им управлять, задавая желаемые настройки, следующими способами:

  • прокручивая регулирующее колесико или выставляя микропереключатели в нужное положение;
  • используя кнопки, содержащиеся на лицевой панели, которые могут быть физическими или сенсорными;
  • задавать команды на включение/выключение дистанционно – с пульта или гаджета.

Размер временного интервала, заставляющего выключатель будет срабатывать, может составлять несколько секунд, минут, часов, дней или недель. Есть модели, работа которых планируется сразу на 365 дней.

Для управления функционированием конкретных бытовых приборов, таких как светильник, кофеварка или водонагреватель, часто используют таймер розеточного типа – умное приспособление, отличающееся широким ассортиментом.

Галерея изображений
Фото из
Розеточный тип выключателя – когда изделие оснащено разъемом для включения вилок, настраиваемым и управляемым таймером, содержащимся внутри. Некоторые модели – еще и дополнительными датчиками
Прибор клавишного или сенсорного типа, который умеет отключить электропитание с задержкой во времени. Его рабочий механизм содержит реле времени. Например, после прикосновения человеком для включения лампочки в коридоре проходит 0,5-3 минуты до разрыва электроцепи, чего вполне хватит, чтобы снять верхнюю одежду
Модель, позволяющая контролировать несколько электролиний. Такое устройство устанавливается в щиток на din-рейку и относится к изделиям скрытого монтажа. Его управление может быть электронным или механическим, а количество функций варьироваться от банального отключения питания по таймеру до сложных реакций на различные раздражители, когда реле является одним из элементов системы умного дома
Программируемое устройство, монтируемое непосредственно в распредкоробку, управляющее определенным питающим проводом. Его настройку осуществляют с помощью приложения, скачанного на личный гаджет – смартфон, планшет

Розеточный тип выключателя
Прибор клавишного типа
Устройство устанавливается в щиток на din-рейку
Программируемое устройство

Стоимость приспособлений полностью зависит от возможностей – чем их больше, чем дороже придется заплатить за покупку.

Как работает временной выключатель?

Принцип работы коммутирующих устройств с таймером построен на том, что они в нужный отрезок времени, указанный пользователем, замыкают или разъединяют электрическую цепь, лишая управляемый прибор питания. В результате такого действия происходит отключение света в нужном помещении без физического участия владельца в этом процессе.

Чтобы обеспечить функционирование прибора, его рабочий механизм оснащается микросхемой, временным реле, микроконтроллерами, выпрямительным диодом, резисторами и прочими деталями, принимающими участие в организации умного и экономного управления освещением, вентилятором или иной техникой.

Устройство с механической регулировкой
В устройствах с механической регулировкой циклы работы задаются поворотом диска, а в электронных аналогах – нажатием на лицевой панели или пульте нужных кнопок

Временные выключатели, активизирующиеся механическим способом, работают благодаря микропереключателям, активизирующим реле. Именно эти элементы конструкции позволяют при наступлении указанного пользователем момента включить/выключить питающую линию электросети.

Большое распространение среди недорогих моделей получили розеточные выключатели. Их настройку может выполнить любой пользователь, даже не имеющий гаджета и подключения ко Всемирной сети. Для этого предстоит выбрать вариант с механическим управлением.

Галерея изображений
Фото из
Перед использованием нового прибора в первую очередь нужно посмотреть на какую нагрузку он рассчитан. Эта информация нанесена на обратной стороне и в руководстве пользователя
Затем предстоит активировать механическое приспособление, отыскав сбоку переключатель. Его следует поставить в положение «включено»
Теперь все внимание на лицевую часть устройства – здесь есть вращающийся диск и миниатюрные переключатели-лепестки. Сначала с помощью диска предстоит указать текущее время в часах и минутах, остановив нужные цифры напротив стрелочки
Осталось задать команду таймеру на срабатывание в нужный промежуток времени. Для этого используется сегментированный элемент конструкции – нужно активировать достаточное количество микропереключателей, находящихся напротив желаемого времени срабатывания

Нужнот проверить технические характеристики
Поставить рычаг в положение вкл
Установить текущее время
Указываем промежуток времени для срабатывания команды

Каждый из сегментов механических моделей может соответствовать 15-30 минутам. Это характерно для суточных приспособлений.

Отличительная черта умных приборов с таймером – зависимость от сети. Они могут быть:

  • полностью зависимыми;
  • автономными.

В первом случае приспособление нуждается в питании, а любые перебои с электроснабжением приводят к сбою программы.

Второй вариант – независимость от внешнего источника. Точнее, она может быть частичной, когда при наличии электричества устройство его использует, а при отключении переходит на резервное питание.

Для этого в конструкции имеется аккумулятор, рассчитанный на определенное время работы. У некоторых моделей оно может достигать суток и более. Коммутируемое устройство с электронным способом управления настраивается с использованием кнопок или мобильного приложения.

Галерея изображений
Фото из
Решение без дисплея – настройка происходит путем выбора одного из вариантов, предлагаемых производителем. Реле времени является одним из элементов рабочего механизма
Модель, оснащенная дисплеем, программируется с использованием кнопок, а все действия отображаются на экране. Монтаж аналогичен обычному выключателю, а назначение разъемов подробно указывается в инструкции от производителя
Приспособление с дистанционным программированием посредством приложения, если требуется выполнение более сложных команд. Некоторые изделия оснащены сенсорными кнопками с указанным временным интервалом, который выдерживается после включения пользователем
Многофункциональные выключатели, монтируемые скрытым способом. Они ставятся в щиток и позволяют управлять несколькими питающими линиями. Существуют модели с огромным количеством функций, для выполнения которых дополнительно подключают различные датчики

Выключатель временной без дисплея
Модель, оснащенная дисплеем
Прибор с дистанционным программированием
Многофункциональный выключатель

Количество задаваемых команд и метод программирования зависит от сложности прибора и будет варьироваться. Все тонкости указываются в руководстве по эксплуатации, поставляемом в комплекте с выключателем и крепежами для монтажа.

Какой вид прибора лучше выбрать?

Перед покупкой предстоит четко описать свои потребности. Именно от этого зависит модель коммутируемого устройства с таймером, которая идеально сможет удовлетворить все запросы пользователя.

Следует четко определить место монтажа и нужные функции, которые будут отвечать за выполнение команд – не исключено что для этого понадобится приобрести дополнительные аксессуары в виде датчиков. Или выбрать модификацию, в которой все эти элементы уже встроены в конструкцию умного приспособления.

Выключатель с влагозащитой
Для установки в ванной, подвале, на лестничной площадке, перед входом в дом лучше присмотреться к моделям с защитой от вандалов, пыли и влаги

Еще при выборе нужно учитывать следующие факторы:

  • технические возможности – на какое напряжение рассчитано изделие;
  • желаемый тип управления – механический или цифровой;
  • тип монтажа – в розетку, подрозетник, распредкоробку, на din-рейку;
  • условия эксплуатации – нужна ли влагозащита.

Чтобы не запутаться в разнообразии моделей, нужно решить, на какой раздражитель должен реагировать временной выключатель. Или же достаточно наступления указанного времени суток.

Галерея изображений
Фото из
Изделие с откликом на изменение уровня освещенности света – это сумеречный или астрономический таймер. В комплектацию входят фотоэлементы, реагирующие при снижении уровня солнечной активности. Предусмотрена задержка срабатывания, чтобы минимизировать влияние случайных раздражителей
Отклик на появление человека или другого объекта весом, как правило, от 20 кг. Это выключатели, оснащенные датчиком движения. В них таймер программируется на срабатывание при попадании в поле зрения такого раздражителя
Реакция на шум – популярное решение, применяемое в системах интеллектуального обустройства жилища. Такие модели срабатывают на звук определенного диапазона, указанного пользователем в настройках
Задержка времени в 30 секунд или другой интервал, предустановленный производителем. Это самый простой вариант, идеальный для прихожих, лестниц или установки перед входной дверью

Смеречный таймер
Выключатель с датчиком движения и таймером
Выключатель с откликом на шум
Выключатель с задержкой времени

Выбирая среди моделей попроще, нужно решить, какая периодичность требуется при управлении отключением приборов. Если речь идет о процессах, повторяющихся ежедневно, то можно остановиться на суточном варианте.

Когда речь идет о срабатывании в определенные дни недели или месяца, то понадобится приспособление с недельным или месячным таймером. Этот выбор обойдется дороже.

А вот для автоматизации управления несколькими питающими линиями и приборами, установленными на них, подойдет более сложная модификация в виде многофункционального выключателя.

Что касается производителей, то пользователи с многолетним опытом применения умных коммутирующих устройств с выдержкой времени хорошо отзываются о таких фирмах, как Legrand, Feron, Livolo, Orbis.

С видами и маркировкой умных выключателей ознакомит следующая статья, в которой кроме перечисленных вопросов даны ориентиры выбора и перечислены правила подключения.

Выводы и полезное видео по теме

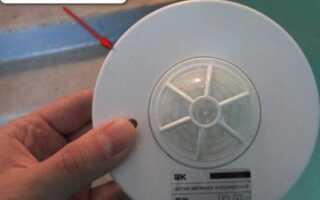

Обзор выключателей, реагирующих на движение объекта, попавшего в его поле зрения:

Как правильно осуществить программирование электронного таймера выключателя розеточного типа. Об этом в видеоролике:

Правила установки прибора с таймером отключения электронного типа в квартирный щиток описаны в видео:

Ознакомившись с разнообразием моделей выключателей, их особенностями и отличием различных типов, можно подобрать наиболее благоприятное решение для своего дома.

Важно перед покупкой внимательно изучить технические характеристики и правила программирования приспособления и обратить внимание на его возможность функционировать при отключении электропитания.

Расскажите о том, как подбирали выключатель с вмонтированным таймером и использовали полезное в быту устройство. Возможно, в вашем арсенале есть сведения, которые будут полезны посетителям сайта. Пишите, пожалуйста, комментарии в находящемся ниже блок, публикуйте фото по теме, задавайте вопросы.
