Типы электрических розеток и выключателей: какие бывают и как грамотно подобрать

Широкий ассортимент электрофурнитуры обусловлен многозодачностью розеток и выключателей. Различные условия их использования диктуют свои требования относительно функциональных параметров и внешнего вида изделий.

Согласитесь, определиться с выбором нужной модели достаточно сложно. Чтобы не ошибиться с покупкой, надо учесть множество параметров: тип электросети, способ установки и условия эксплуатации электрофурнитуры.

Мы поможем вам с решением вопроса. В статье мы описали различные виды электрических розеток и выключателей, привели практические советы по выбору изделий. Видео-обзор современных электротоваров поможет определиться с покупкой.

Информация будет полезна, как опытным электрикам, так и домашним мастерам, выполняющим обновление бытовой электросети.

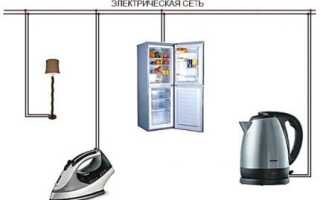

Типы современных электросетей

Прежде чем начать обзор, необходимо чётко понимать, что розетка — это всего лишь конечная точка достаточно сложного механизма «транспортировки» энергии от электростанции к промышленному или бытовому электрическому прибору.

С иной стороны, выключатель — это простой ключ разрыва электрической цепи. Объединяет их то, что оба этих устройства взаимодействуют с одним и тем же типом электрической сети.

Классификация по уровню напряжения

Дабы не вдаваться в «дебри» электротехники, нужно отметить, что зачастую в странах Восточной Европы обычные приборы могут потреблять электроэнергию на самых разных уровнях напряжения:

  • 220В, 50Гц;
  • 380В, 50Гц;
  • 120В, 60Гц.

Первая категория электросети «выдаёт» в розетках квартир напряжения в 220 В (одна фаза).

Этого достаточно для работы современных бытовых приборов отечественного и зарубежного производства: от чайников и плоек до холодильников и стиральных машин.

Галерея изображений
Фото из
Самая незначительная нагрузка в электропроводке дома/квартиры приходится на линии освещения. Для их прокладки используют медный провод сечением 1,5 кв.мм
Общая мощность проводки для освещения не может превышать 3,5 кВт. В малогабаритных квартирах, как правило, сооружается одна линия, в больших сеть освещения разбивают на группы
Устройство силовых точек для подключения бытовых приборов проводится медным проводом сечением 2,5 кв.мм. Он отлично держит нагрузку до 6 кВт и ток в 27 А
Для подключения маломощных электроприборов к сети подойдет провод с медной жилой сечением 1,5 кв.мм
Если необходимо запитать обогреватель или варочную панель, подключив агрегаты к однофазной сети, то в прокладке электролинии применяется кабель 3×6 кв.мм
Чтобы подключить мощную электроплиту или электрокотел к питающей сети потребуется кабель 5×2,5 кв.мм
Для того чтобы ввести электросеть в загородных дом либо городскую квартиру нужен кабель сечением 3×10 кв.мм для однофазной сети и 5×4 кв.мм для трехфазной
Для защиты электропроводки от превышения по нагрузке и от оплавления изоляции проводов в щитке устанавливаются автоматические выключатели

Сечение провода для устройства осветительных линий
Правила устройства проводки для освещения
Оптимальное сечение проводки для установки розеток
Провод для маломощного оборудования
Кабель для энергоемких потребителей
Проводка для нормальной работы мощных потребителей
Кабель для ввода электросети в дом или квартиру
Автоматы для защиты каждой линии электропроводки

Вторая категория электросети обеспечивает напряжения на уровне 380 В (три фазы) для промышленных и сельскохозяйственных приборов: от дробилок и компрессоров до заводских станков и электроречей.

С третьей категорией электросети немного сложнее: у нас её нет, но электрические приборы есть. Например, после заказа с «amazon.com» или иного зарубежного интернет-ресурса по почте приходит триммер («крутая» машинка для стрижки).

Бытовая сеть электропитания
Сеть электропитания являет собой однофазный переменный ток напряжением 220В с частотой 50Гц. Передаётся обычному потребителю от распределительного щита по двум проводам «фаза» и «ноль»

Пользователь понимает, что нельзя триммер, который рассчитан на сеть в 110 В и штепсельный разъём типа А, зарядить с помощью наших 220 В и розеткой типа F. Дорогое сердцу и кошельку устройство мгновенно выйдет из строя.

Промышленная электрическая сеть
Сеть электропитания являет собой трехфазный переменный ток напряжением 380 с частотой 50Гц. Передаётся конечному потребителю по 4 проводам АВС-фазы и «ноль»

Поэтому большинство предпочитает переходники, но есть вариант установки розетки под вышеуказанный тип штепселя с предварительным понижением напряжением на электрическом щитке. Для этого можно использовать особую розетку под разъём типа А.

Штепсельные разъёмы мира
В мире существует более 10 различных штепсельных вилок и розеток. В пределах Восточной Европы применяют обычно типы штепселя С, Е и F

Виды проводов и допустимые нагрузки

Ещё один немаловажный момент, на который необходимо обратить внимание при выборе электрических выключателей и розеток — качество электропроводки. Провода бывают разные: дешёвые и качественные.

Вырезая из железобетонной стены алюминиевый двухжильный провод, каждый электрик и пожарник вспоминает того человека, который предложил делать электропроводку в хрущевках и панельках из алюминиевых кабелей.

Силовой кабель электропроводки должен быть безопасным, качественным, негорючим и, как минимум, медным. Необходимо смотреть в сторону таких аббревиатур, как ПРТО, ВВГнг и NYM.

Медный провод
Медная проводка хоть и будет дороже, но намного надежнее нежели алюминиевая. Медь не имеет эффекта «воздушного» окисления, в отличии от алюминия

Кроме того, следует разобраться с типом и мощностью подключаемой нагрузки к розетке. Вспоминаем школьную физику: под нагрузкой электрической сети подразумевают каждый прибор и устройство, которое подключено к этой сети.

Различают два основных класса нагрузок:

  • реактивные;
  • активные.

Активные нагрузки. Таковыми считаются электрические приборы, которые потребляют энергию и трансформируют её в тепловую: лампочки, плитки, конвекторы, утюги и т.д.

Реактивные нагрузки. В эту группу относят любое электрическое устройство, которое оснащено, например, электродвигателем или иным механизмом превращения электроэнергии в механику движения.

Такие приборы имеют высокий ток включения, который способен вызвать тепловые процессы в проводке, самой розетке и на их соединениях. Это может повлиять на процесс возгорания изоляции на самых разных участках цепи: непосредственно в проводе, на их соединении или в месте подключении прибора к сети.

Активная и реактивная нагрузки
При расчёте полной потребляемой мощности сети, нужно учитывать активную мощность (измеряется в Ваттах) и реактивную (вычисляется в Вольт*Амперах)

Розетки и включатели должны быть подобраны таким образом, что бы обеспечить безопасность в квартире, офисе и доме даже при подключении практически всех электрических приборов, которые есть в наличии. Поэтому нужно обязательно подбирать исключительно качественные изделия с максимальным сроком эксплуатации.

Применение выключателей с розетками

Одним из главных мест человеческого «обитания» является наш дом — жилище, где среднестатистический человек проводит большую часть своей жизни, не считая времени на работу, командировки и отпуск вне любимого дивана.

Поэтому наличие электропитания в доме, квартире, комнате очень помогает нам полноценно жить в нынешних условиях развитого технологического общества.

Ни одно современное помещение невозможно вообразить без какого-либо выключателя, розетки, вывода под освещение и т.д. Эти элементы являются ключевой составляющей системы энергоснабжения чего угодно — они обеспечивают безопасный доступ к электросети.

Общая схема функционирования понятна практически каждому, но все кроется в деталях. Первостепенной проблемой выбора электрофурнитуры является определение назначение и технических особенностей эксплуатации готового изделия.

Все они должны иметь, так называемый, запас прочности и гармонично вписываться в самые смелые дизайнерские решения интерьера помещения.

Современные розетки и выключатели
Электрофурнитура для квартиры и промышленного помещения заметно отличается эргономикой и нестандартностью дизайна. Для складских помещений зачастую применяют изделия с внешней прокладкой проводов

Не взирая на цветовую палитру при изучении разнообразной электропроводящей продукции, первое с чем необходимо определиться: назначение помещения и в зависимости от этого производит селективный отбор изделий.

Существует несколько обобщённых категорий электрической фурнитуры под определённый тип здания:

  • фабрично-заводские помещения ангарного типа;
  • нежилые и торговые здания;
  • офисы и аудитории;
  • многоквартирные и частные дома.

Некоторые модификации выключателей и типы розеток могут использоваться в разных постройках. Это качественные изделия, которые соответствуют государственным стандартам качества изделия и сертификатам ISO.

Пример сертификата изделия
Аналогичный сертификат качества готового изделия можно спрашивать у любого продавца или торгового агента. Они предоставляются по требованию покупателя (+)

Если такие изделия обеспечивают безопасность и сохранность жилья, тогда однозначно не стоит на них экономить. Необходимо приобретать высококачественную электрическую продукцию не менее 3$ за еденицу.

Требованиям европейских сертификатов и ГОСТов соответствуют розетки, выключатели, адаптеры, переходники от таких производителей, как: Legrand, ABB, Bticino, Merten, Schneider Electric, Berker, Gira, Jung и т.д.

Разнообразие электрических розеток

Чтобы правильно выбрать и установить розетку, необходимо знать, какие в продаже бывают устройства. Следует быть осведомленным о всех технических особенностях и требованиях к этим изделиям.

Параметры классификации электрофурнитуры

В основе градации электроприборов лежат следующие признаки:

  1. Номинальное напряжения. Обычно бытовые розетки рассчитаны на 220-240 В переменного напряжения с частотой 50 Гц.
  2. Тип штепсельного разъёма. Бытующий в странах постсоветского пространства тип штепселя — C или F.
  3. Количество мест. В зависимости от количества самих розеток в блоке: одинарные, двойные и модульные. А также комбинированные с разнообразными типами интерфейсов (USB, HDMI, RJ-45, RJ-11). Блоки являют собой планку из 4 и более отверстий под розетки.
  4. Цветовая палитра розеточной накладки. Здесь можно выбрать любой цвет и оттенок, который понравиться. Очень часто накладки подбирают под не основной цвет обоев или же в пол/четверть тона от главного цвета помещения, если это офис.
  5. Принцип монтирования. По методу установки на стену различают скрытые и накладные розетки. Накладные розетки крепятся на поверхность стены (очень редко пола), под скрытые розетки предварительно делаются посадочные гнезда.

Эти гнезда можно вырубить/вырезать чем угодно: отбойным молотком, зубилом, шлямбуром. Но стандартным вариантом решения проблемы является перфоратор со специальной коронкой для штробления.

Галерея изображений
Фото из
По способу установки розетки подразделяются на накладные, устанавливаемые поверх стен, и встроенные, механизм которых вместе с проводкой заглублен в стену
Встроенные розетки с механизмом, скрытым в стене, выигрывают по эстетическим показателям и критериям безопасности. Однако процесс их установки значительно сложнее
Оба вида розеток производятся с винтовыми зажимами. Зачищенные от изоляции жилы проводки в этих устройствах фиксируются винтами
Для облегчения и ускорения электромонтажных работ выпускают розетки с пружинными клеммами, которые к тому же создают более надежное соединение

Накладные розетки в ретро стиле
Розетки для скрытой электропроводки
Терминал розетки с винтовыми клеммами
Розетка с пружинными фиксаторами

Также существуют модели со специальными техническими особенностями. Например, розетки с заземлением, крышкой, шторками, подсветкой и т.д.

Коронка для гнезд розеток
Коронки для подрезетника могут быть стандартного и увеличенного размера. Они имеют алмазное, побетитовое и другое твердосплавное напыление

Подбор розеток: учет назначения помещений

Заканчивая обзор типов розеток необходимо отметить, что за последние годы эмпирическим путем выработаны готовые решения для самых разнообразных помещений: жилых и не жилых.

Монтажом розеток на заводах и фабриках занимаются мастера-электрики, а вот установкой и подключением розеток в жилых домах и квартирах может похвалится почти каждый уважающий себя хозяин.

И так, приводим несколько готовых соображений по оснащению комнаты розетками. В жилом помещении квартиры можно устанавливать стандартные розетки, но обязательно нужно на одной из стен установить розеточный блок на 4-6 разъёмов.

В ванной и санузле рекомендуем монтировать влагозащитные розетки с защитными крышками, которые имеют класс влагозащиты IP44.

Галерея изображений
Фото из
Розетки бытовой категории производятся для силовых электролиний, для слаботочных телефонных, телевизионных и интернет подключений
Для подключения нагревательного оборудования и технически сложных устройств необходимы розетки с заземлением
Большинство моделей розеток сейчас выпускают с контактами для заземления, но в продаже можно найти устройства и без них для подключения маломощных приборов
Изделия для обустройства силовых точек производят в формате всевозможных блоков: с выключателями или группой розеток для слаботочных и среднеточных линий
Для установки в помещениях с нестандартно высоким уровнем запыленности и увлажнения выпускают особые розетки с защитными крышками и степенью защиты IP
Для предотвращения поражения электротоком при некорректном обращении производят розетки со шторками, допускающими только введение вилки
Желающим автоматизировать активизацию и отключение электроприборов стоит обратить внимание на модели розеток с таймером
Отключать и включать электрооборудование на расстояние предоставят возможность смарт-розетки, принимающие команды по SMS сообщениям

Розетки для сетей среднего и слабого напряжения
Розетка с заземляющими контактами
Розетка без заземляющих контактов в основании
Розетка формате спаренного блока с выключателем
Изделия для влажных и пыльных помещений
Устройство с защитными шторками
Модель розетки с таймером
Умная розетка с управлением по СМС

В детских комнатах или квартирах, где есть маленькие детки, можно подключать розетки со внутренними шторками, чтобы ребёнок не мог в неё всунуть какие-либо предметы. Потом эти розетки можно легко заменить на стандартные, поменяв накладную крышку.

Особенностью частных домов является то, что для ухода за приусадебной территорией всё чаще и чаще используют современные электрические приборы (газонокосилки, пилы, станки и другие садово-огородные инструменты).

Для электропитания техники такого плана необходимо наличие внешней наружной розетки. Это может быть розетка с крышкой, заземлением и выталкивателем.

Розетка и выключатель для наружного типа проводки
Внешние розетки монтируются на тыльной стене дома или здания. Высота размещения такой розетки составляет 200-1000 мм от поверхности земли или бетонного отлива вокруг здания

Стоит отметить, что для офисов государственных структур и общественных организаций лучше применять розеточные конструктивы. Они экономят пространство и предоставляют большое количество электрических разъёмов для компьютерной и офисной техники.

Конструктивы - будущее офисов и кухонь
Конструктив предоставляет достаточное количество розеточных разъёмов для подключения электрических приборов в ограниченном пространстве. Конструктивы можно интегрировать даже в мебель

Кроме офисного варианта, конструктивы часто применяются для современных кухонь. В такие модули можно включить достаточное количество кухонных помощников: блендеры, мясорубки, соковыжималки, кофеварки, комбайны, сушилки, мойки, плиты и т.д.

Виды электрических выключателей

Как отмечалось ранее, электрический выключатель является ни чем иным, как размыкателем электрической цепи. Это очень простой механизм. Тем не менее, каждому мастеру-электрику необходимо понимать его технические особенности и принцип действия.

Зная их можно быть уверенным, что устройство будет безопасно работать в нормальном режиме длительное время.

Схема электрического выключателя
В бытовых условиях применяются выключатели напряжения до 250 В с максимальным током до 10 А. Стандартный выключатель состоит из клавиши, рамки и цокольного механизма

Классификация выключателей света

Учитывая современные темпы развития электротехники, нынешние инженеры, специалисты и мастера по строительному ремонту выделяют значительное количество видов электрических выключателей.

Многообразие предложений можно разделить на несколько групп.

Галерея изображений
Фото из
Выключатели, применяемые в обустройстве бытовых электролиний различаются по количеству управляемых веток и способу коммутации
В стандартных моделях бытовых выключателей имеется 1 — 3 клавиши. При необходимости в увеличении числа веток чаще всего монтируется группа выключателей
По типу коммутации розетки делятся на устройства с винтовыми и безвинтовыми зажимами. В винтовом варианте жила проводки зажимается между металлическими пластинами при завинчивании шурупа
В безвинтовом варианте проводящие ток жилы зажимаются пружинными устройствами, ускоряющими процесс электромонтажа и обеспечивающими более прочное соединение

Одноклавишный выключатель
Традиционное количество клавиш
Механизм с винтовыми зажимами
Вид с безвинтовыми клеммами

Достаточно определиться со следующим перечнем ответов на такие вопросы:

  • напряжение сети — для Восточной Европы характерно 220В/380В;
  • степень пыле- и влагозащищенности — пыль IP20, влагозащита IP44, IP54, IP64;
  • способ установки — скрытый или наружный монтаж;
  • метод коммутации — винтовой, клипсовый.

Дополнительно выключатели классифицируют по типу выключения/включения. Возможные варианты: клавишные, кнопочные, поворотные, веревочные, сенсорные, беспроводные переключатели, с датчиком движения, диммеры и т.д.

О последних стоит рассказать отдельно, поскольку эти механизмы производят «переброс» электросети с одного контура на другой. В результате можно, например, в офисе иметь несколько отдельных систем освещения на одном многоклавишном переключателе: полное освещение, частичное, дежурное и т.д.

Схема электрического переключателя
В бытовых условиях применяются переключатели на напряжение до 250 В с максимальным током до 15 А. Переключатель являет собой совокупность нескольких выключателей

С выбором цветовой палитрой накладки выключателя справится наверное каждый. Очень изящно и стильно смотрятся накладки с матовой поверхностью в мягких пастельных тонах.

Выбор переключателей для дома и офиса

Переходим к конкретике, особенно в части выбора товаров повседневного спроса для дома и офисно-торговых помещений.

Выключатели и переключатели для промышленных и нежилых помещений требуют особого отбора, который должен делать исключительно специалист по электрике.

Галерея изображений
Фото из
По способу управления выключатели делятся на несколько разновидностей. Наиболее распространен и востребован клавишный вид
Историческим предшественником всех выключателей был поворотный вариант, нашедший сейчас применение в ретро-проводке
Одной из усовершенствованных модификаций поворотного выключателя является диммер, позволяющий кроме активизации света еще и регулировать его поток
Кнопочные электроустановочные устройства позволяют включать и отключать свет банальным нажатием кнопки. Способ используется как в обычных моделях, так и в диммерах
Для приверженцев винтажной стилистики в оформлении многие лидирующие производители выпускают электроустановочное оборудование с веревочным механизмом
Сенсорные выключатели позволяют ощутимо повысить комфорт управления освещением. Лицевая панель подобного типа разбита на секторы, прикосновение к которым дает возможность создавать различные сценарии освещения
Новаторское решение на рынке выключателей — беспроводные модели, установка которых не требует подключения к электросетям
Активизировать и отключать освещение, а также регулировать интенсивность потока сможет выключатель с пультом для дистанционного управления

Трехклавишный выключатель
Поворотный механизм выключателя
Диммер — поворотная разновидность
Выключатель кнопочной конструкции
Устройство с веревочным механизмом
Сенсорная модификация выключателя
Беспроводной кнопочный выключатель
Устройство с дистанционным управлением

Современные офисы часто имеют несколько контуров освещения — комната или целый этаж здания. В любом случае в офисе монтируют модульные блоки, которые отвечают за переключение освещенности в двух и более режимах.

Жилые комнат, санузел, кухня квартиры и подсобные помещения частного дома, везде необходимо освещение, а значит и выключатели. Так, для жилых комнат общего назначения рекомендуется устанавливать стандартные клавишно-кнопочные выключатели. При выборе учитывают интерьер помещения.

Кухни и санузлы должны быть оснащены сертифицированными устройствами с пыле- и влагозащитой. В подсобных помещениях (гараж, котельня, склад, подвал) устанавливают надёжные и простые выключатели.

В спальных и детских комнатах можно использовать переключатели для нескольких режимов освещённости и/или выключатели с подсветкой. Кроме того, удачным вариантом для детских будет электрический диммер — светорегулятор с плавным понижением освещённости.

Диммер - новое поколение выключателей
Диммер освещения предоставляет возможность понижения напряжения в электрическом контуре с помощью плавного кругового регулятора на основе резисторов, полупроводников

В последнее время квартиры оснащают комплексами «умный дом». Отличным дополнением таких систем управления и контроля освещения будут выключатели сенсорного, беспроводного типа, а также модули с датчиками движения.

Выводы и полезное видео по теме

Ниже приведены инструкции по выбору электрических розеток и выключателей:

Обзор популярных моделей розеток и выключателей:

Информация о разновидностях выключателей и розеток поможет определиться с выбором идеального элекроустановочного изделия, бесперебойно выполняющего доверенную ему работу.

Есть, что дополнить или возникли вопросы по выбору выключателей и розеток? Можете оставлять комментарии к публикации. Форма для связи находится в нижнем блоке.
