В электромонтажных работах одним из ответственных этапов в работе считается подключение оборудования. От правильности выполнения всех операций на этом этапе зависит успешная эксплуатация всего комплекса электроустановок на предприятии. Перед подключением производится прокладка силовых линий и кабелей, проводов цепей управления (цепи вторичной коммутации). Эти цепи соединяют между собой различные элементы оборудования с пультом управления и системой защиты. После окончания прокладки, перед подключением производится прозвонка, отдельных проводов и кабелей. В статье расскажем, зачем нужна прозвонка проводов и кабелей, рассмотрим основные способы.
Понятие и цель прозвонки
Термин прозвонка появился при выявлении концов одной жилы в кабеле, для лучшего понимания приведем пример. Когда прокладывается кабель вторичной цепи с 12 жилами из которых каждая имеет свое функциональное назначение ошибки при подключении не допустимы. Это может привести к поломке дорогостоящего оборудования или невыполнению оборудованием определенных функций.
Основные способы прозвонки
Методы выявления зависят от марки кабеля и условий расположения, при цветной изоляции жил, проблем нет. Кабель подключается к оборудованию по цвету жил с обеих сторон. Сложность возникает, когда изоляция всех или нескольких жил в кабеле одного цвета, а кабеля немаркированные. Именно в таких случаях производится прозвонка, определяется принадлежность концов с обеих сторон кабеля к одной жиле, их целостность и делается маркировка.
Основные способы и оборудование:
- Прозвонка тестером, может выполняться одним человеком в пределах одного распределительного шкафа и на расстояниях до 100м;
- Цифровым мультиметром, используется в аналогичных условиях, прибор устанавливается в режим прозвонки или измерения сопротивления.
- Самодельным прибором с лампой и батарейками;
- Телефонными трубками с элементами питания в цепи.
- Понижающим рансформатором в комплекте с индикаторными или измерительными приборами.
Прозвонка проводки тестером
Исторически сложилось так, что на начальном этапе развития электротехники, тестером назвали стрелочный комбинированный прибор, который включает в себя:
- Вольтметр;
- Амперметр;
- Омметр.
Потом в современные приборы добавлялись другие опции, электронный термометр, элементы световой и звуковой индикации, совершенствовали органы управления и методику применения. В результате вместо старого стрелочного тестера на смену пришла его современный аналог цифровой мультиметр с жидкокристаллическим дисплеем для отображения показаний. Одной из функций тестера является прозвонка проводов (проверка целостности провода).

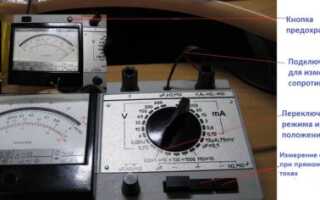

Ознакомьтесь с дискретным делением шкалы, на приборах различных моделей органы управления и шкалы отличаются. Рассмотрим методику прозвонки провода на примере стрелочного тестера Ц 4342-М1:
- Установить пакетный переключатель режимов измерения в положение 1кОм, на некоторых моделях есть Ом.
- Включите кнопку предохранителя, защита откалиброванных элементов схемы прибора от неправильного подключения. Если в режиме прозвонки цепи окажутся под напряжением.
- Нажмите кнопки режимов измерения при прямом и обратном токе, две черные кнопки в нижней части панели управления;
- Подключите провода щупов к центральной и правой клемам для измерения сопротивления;
- Для проверки работоспособности прибора, замкните щупы между собой, стрелка на шкале должна переместиться, слева на право, до упора. Измерения проводятся по шкале с обозначением кОм, вторая сверху. Если стрелка переместилась вправо к нулю, прибор работает.
Достоинства этого тестера в надежной защите и точности измерений, но в случае прозвонки, он работает как индикаторный прибор. Точных показаний тут не требуется, недостатками можно считать:
- сложность установки органов управления в нужный режим;
- большие габариты;
- Большая погрешность измерений при разрядке батарей, напряжение питания должно быть в пределах 3,5 – 4,5 В.
Проверка целостности провода в свернутом кабеле
Для прозвонки проводов в коротких шнурах или свернутом кабеле, достаточно зачистить изоляцию на проводах с обоих концов и начать измерения:
- Подключите щуп к проводу определенного цвета, второй щуп подключается к аналогичному проводу на другом конце. Если стрелка отклоняется в нулевое положение шкалы, провод исправен.

- При одноцветных проводах или разложенном кабеле, где расстояние не позволяет работать тестером с разными концами одновременно, все провода на одном конце замыкают между собой.
- На другой стороне кабеля подсоединяют щуп к одному проводу и прозванивают все остальные провода через него, по очереди 1,2,3….

Недостаток этого метода в том, что нет возможности выделить каждую жилу в отдельности и промаркировать. Это надо делать, когда кабель свернут на одном месте или воспользоваться прозвокой с помощью трансформатора.
Прозвонка проводов мультиметром

Щуп с черным проводом вставляют в разъем со значком заземления (корпус), красный выше, в разъем для измерения сопротивлений со значком Ома «Ω». Недостатком многих цифровых мультиметров в режиме прозвонки является задержка звукового индикаторного сигнала при прикосновении к контактам. Необходимо зафиксировать щупы на проводе в течении 2-3 секунд, чтобы убедится в наличии контакта. Это инертность в работе создает некоторые сложности в проверке целостности провода.


Обратите внимание, что для всех приборов желательно использовать щупы с позолоченными стержнями. Они в отличии от стальных не подвержены окислению, обеспечивают надежный электрический контакт.
Прозвонка с использованием трансформатора
Этот метод эффективен при прозвонке развернутых уложенных кабелей с проводами одного цвета. При этом используются понижающие трансформаторы с различными напряжениями на отводах вторичной обмотки.
- Первичная обмотка трансформатора подключается к источнику 220В переменного тока;
- Начало вторичной обмотки к заземляющему контуру, на который замкнут экранирующая оболочка кабеля;
- Остальные отводы вторичной обмотки с различными напряжениями к концам проводов;
- На другой стороне кабеля мультиметром измеряют соответствующее напряжение между контуром заземления и проводами кабеля. Таким образом, производится проверка целостности жилы и маркировка.

Китайские мультиметры типа С-99 очень плохо откалиброваны, неточные измерения напряжения могут привести к ошибке, при маркировки кабеля. Поэтому для прозвоки кабеля с применением трансформатора, где производятся измерения напряжения лучше использовать стрелочный прибор типа Ц- 4342-М1.
Характеристики комбинированного прибора Ц 4342 М1:
Класс точности | 2,5/4,0 |
диапазоны измерений | |
Постоянный ток в мА | 0,05 — 2500 |
Переменный ток в мА | 0,25 — 2500 |
Напряжение в вольтах, постоянное | 0,1 — 1000 |
Напряжение в вольтах переменное | 1,0 — 1000 |
сопротивление при постоянном токе в кОм | 0,3 — 10000 |
уровень сигнала при измерении напряжения в дБ(-) | -10 до+15 |
диапазон частот в Гц | 45 — 2000 |
Источник питания | автономный |
Габариты в мм | 215*115*90 |
Вес в кг | 0,9 |
температура эксплуатации | от -10 до +40°С |

Сводная таблица основных параметров для разных моделей мультиметров:
Модель | Жидкокристаллический экран | U — | V~ | I — | I~ | R | Прозвонка соединен. | Тестирование диодов | Тестирование транзисторов |
M830B | 7 сегментов
3.5 разряда |
0,1мВ- 1000В | 0,1В- 700В | 0,1мA- 10A | — | 0,1Вт- 2мВт | — | * | * |
M830 | 7 сегментов
3,5 разряда |
0,1мВ- 1000В | 0,1В- 700В | 0,1мA- 10A | — | 0,1мВт- 2мВт | * | * | * |
M832 | 7 сегментов 3,5 разряда | 0,1мВ- 1000В | 0,1В- 700В | 1мA- 10A | — | 0,1Вт- 2мВт | * | * | * |
M838 | 7 сегментов 3,5 разряда | 0,1мВ- 1000В | 0,1В- 700В | 1мA- 10A | — | 0,1Вт- 2мВт | * | * | * |
Для установки мультиместра в режим измерений переменного напряжения надо пакетный переключатель изменения режимов установить в сектор со значком «V~» на максимальное значение, в пределах которого производятся измерения. В нашем случае это будет любой предел измерений более 20В, провода от щупов устанавливаются в те же разъемы как при измерении сопротивления.
Прозвонка с помощью телефонных трубок
Достоинством этого метода является то, что удобно прозванивать развернутые кабеля с одноцветными проводами. При этом электромонтажники могут общаться между собой. Недостаток в том, что один человек не может производить работы этим способом.
Потребуется две телефонные трубки и один элемент питания, достаточно 4,5 вольта.
- Подключите в разрыв микрофонного провода, выходящего из телефонной трубки батарейку 4.5 В. (Полярности не имеют значения). Главное чтобы ток был постоянным и стабильным, без пульсаций, если используется не батарея, а выпрямитель от промышленной сети.

- Подключите конец провода подключенного к капсюлю на экранирующую оболочку кабеля, второй к одной из жил;
- На другой стороне кабеля, вторая трубка подключается одним проводом к экранирующей оболочке. Второй провод поочередно присоединяют к различным жилам, пока не ответит монтажник на другом конце кабеля.

Совет №1. Для облегчения конструкции используйте микрофонную гарнитуру от сотовых телефонов, в некоторых случаях это очень удобно.

Прозвонка кабеля индикаторным устройством с лампочкой
Для этого понадобится любой элемент питания, батарейка на 1,5; 4,5 или 9 Вольт, провода с зажимами типа «крокодил» и лампа под соответствующее напряжение.
Сборка схемы и порядок использования:
- К клемам элемента питания припаивают провода;
- В разрыв одного из проводов, полярность не имеет значения, подключают светодиод или лампу;
- Процесс прозвонки производится аналогичным методом, как и тестером или мультиметром. В этом случае, при целостности проводника, вместо отклонения стрелки или показания на жидкокристаллическом дисплее, будет светиться лампочка.


Совет №2 При монтажных работах, когда лампы постоянно перемещаются, рекомендуют использовать светодиод. Он меньше подвержен механическим воздействиям, чем обычная лампа накаливания со спиралью и стеклянной колбой.
Наиболее часто допускаемые ошибки при прозвонке кабеля
- Неправильная установка режимов измерения или подключение щупов к гнездам мультиметра или тестера. На старых стрелочных тестерах переключатель режима работы ставят в положение 1 кОм, на современных приборах в режим прозвонки, со знаком диода или зуммера;
- При прозвонке проводов с применением понижающего трансформатора, стрелочным тестером, проверьте источник питания. Напряжение должно быть от 3.5 до 4.5 вольт, в противном случае напряжение будет измеряться с большой погрешностью;
- Перед прозвонкой тщательно зачистите контакты на проводах кабеля и измерительных щупах. Позолоченные контакты чистить не надо, можно протереть ватой с техническим спиртом.
- Используя стрелочные приборы, при измерении не перепутайте шкалу, должна быть для переменного напряжения со знаком «V~».
- При прозвонке проводов в жгутах распределительного шкафа, контакты с обеих сторон должны быть отключены от всех элементов оборудования.
