Провод ПВ-3: технические характеристики, назначение (область применения), подключение

Кабель ПВ-3 применяется в приборах электрического оборудования специального промышленного назначения таких как станки, электрические машины, электромеханизмы. В таких устройствах часто происходят перегибы проводов, появляются ударные воздействия при прокладке кабелей, возникают вибрации, шумы, перепады давления. Он используется в любых температурных условиях, а также задействуется в электро-системах морских судов. В статье расскажем про провод ПВ-3, рассмотрим его характеристики.

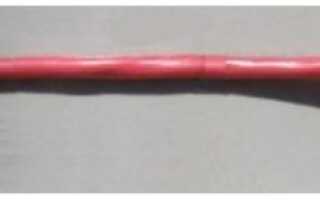

Внешний вид кабеля ПВ-3
Внешний вид кабеля ПВ-3, используемый медную жилу при прокладке промышленных электрических сетей

Назначение модели провода ПВ-3

Модель ПВ-3 1х4 произведен для сетей переменного тока, используемых величину напряжения 450-500 V, с частотой 90 – 100 Hz. В сетях постоянного тока использует напряжение – 900 -1000 V. Базовая жила, проводящая ток пропускает токовый сигнал величиной 41 А. Возможность эксплуатации при температуре -60 — +60 °С и влажности 90-100%.

Основная жила нагревается до +65 — +70 °С при стандартных условиях, пропуская номинальную величину тока. Кабель состоит из медной жилы, переплетенных проволоками и поливинилхлоридной изоляции. Диаметр наружный имеет величину 4,0-4,1 мм и изоляцией более 0,7-0,8 мм. В данной модификации используется кабель класса 4, имеющий сопротивление 4,89Ω. Параметры кабеля указаны в таблице.

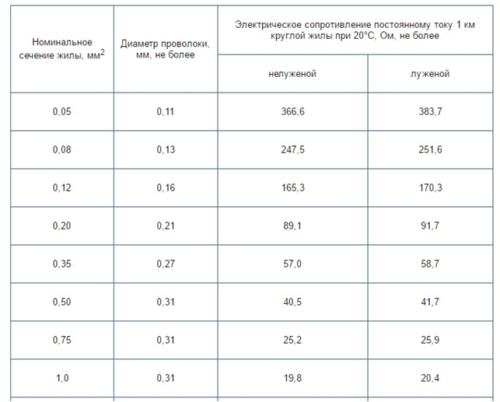

Таблица 1. Сопротивление жил кабеля класса 4. (Луженые – многожильные кабеля, чаще всего применяемые в электрических схемах).

Таблица 1. Сопротивление жил кабеля класса 4

Производственные марки кабеля

Медные кабеля, имеют разновидности:

  • ПВ-3 х 2,5;
  • ПВ-3 х 1,5;
  • ПВ-3 х 0,75.

Выполняются с одной жилой, выполненной из меди. Имеет высокие коэффициенты прочности и гибкости. Многопроволочное строение жилы – гарантия длительно срока службы и хорошая токовая проводимость.

Изображение кабеля ПВ-3
Изображение кабеля ПВ-3. Условные обозначения: 1 – жила токопроводящая, 2 – оболочка изоляции

Провода указанных моделей применяются в промышленном и бытовом монтаже. Они не нагреваются под воздействием тока. Также часто применяются модели:

  • ПВ 3 16;
  • ПВ 3 10.

Представленные модели имеет высокую прочность, лучшую проводимость и большую вариацию размеров поперечного сечения. Обзор цен по городам Российской Федерации указаны в таблице.

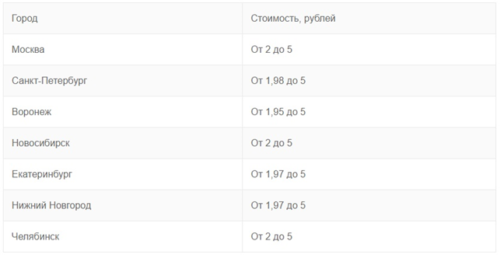

Таблица 2. Цены по регионам РФ:

Таблица 2. Цены по регионам РФ

Производители провода данной модели

ЗАО ЭЛКАб – выпускает провода видов:

  • ПВ-1;
  • ПВ-3;
  • ПВ-4.

Кабельная продукция воспроизводится с алюминиевым и медным экраном со 100% перекрытием. Все продукция имеет сертификат качества международного образца.

САРАНСККАБЕЛЬ – одно из ведущих предприятий кабельной промышленности. В 2017 году производит:

  • силовые провода гибкие с оболочкой изоляции из термоэластопласта;
  • неизолированные провода;
  • луженные;
  • для электрического оборудования;
  • бытового назначения.

Компания уже имеет большой опыт работы, а также репутацию высококачественного производителя электротоваров.

ООО «Конкорд» – компания, имеет опыт в производстве проводов из токопроводящей медной жилы. Их изделия производятся с модернизированными антипожарными параметрами:

  • ВВГнг – сниженной горючести;
  • ВВГнг-LS – сниженной пожароопасности.

Продукция предприятия имеет сертификат ISO 9001.

ООО «ЭМ-КАБЕЛЬ» – производит:

  • кабеля термостойкие неизолированные;
  • изолированные;
  • силовые;
  • с пониженным газовыделением;
  • с пониженным дымовыделением.

Сертифицированная продукция согласно ISO 9001 гарантирует качество для различного применения.

Установка и монтаж проводов

  1. Прокладывание в условиях стационарного пользования происходит в контейнерах, специальных рукавах, технических трубопроводах. Кабель не должен сильно растягиваться и быть подверженным механическим нагрузкам. Читайте также статью: → «Трубы для электропроводки».
  2. При монтаже в земле – необходима особая защита в полиэтиленовой оболочке либо гофрированной трубе. Кабель ПВ-3 не используется на открытом воздухе. Его изоляция должна обеспечить защиту от холодных зимних температур и открытого светящего солнца.

Проверка изоляции. Основной вид осмотра – визуальный. Проверяет исключительно те части кабеля, которые выведены. Также визуально можно оценить состояние защитного покрытия и его целостность. Но также необходимо обязательно проверить его «невидимую» часть. Для этого применяется электрическая проверка.

Электрическая проверка дает возможность увидеть дефекты изоляции, что является причиной для замены провода. Электрические проверки по своим сложностям делятся на два вида:

  • проверка, путем проведения ряда измерений;
  • практическая проверка.

Проверка измерением выполняется в случаях:

  • перед монтажом нового кабеля, когда не нужно демонтировать старый провод;
  • в конце проведения работ по установке с целью проверки их качества;
  • по окончанию монтажа, проводится проверка слоя изоляции после подачи повышенных величин напряжения;
  • через определенные промежутки времени в период эксплуатации. Читайте также статью: → «Измерение сопротивления изоляции электропроводки».

Проверка испытаниями проводится как при первом подключении, так и при периодическом его использовании. Срок службы провода ПВ-3 составляет 10-15 лет.

Предлагаемые аналоги провода

  • Провод ВВГ. Такая разновидность провода применима как во влажных, так и в сухих помещениях. Плохо поддается растяжению. Его главная разновидность ВВГнг.
Изображение небронированного защитного провода
Изображение небронированного защитного провода ВВГнг с защитными жилами в поливинилхлоридной оболочке

Приставка «нг», обозначает, что в случае короткого замыкания возгорание будет происходить только на одной жиле, не переходя на всю площадь сечения. К его достоинствам относятся:

  1. вариации конфигураций;
  2. разнообразные геометрии поперечного сечения.

Недостатки: конструкция не рассчитана на чрезмерное растяжение. Такие виды производит «МАРПОСАДКАБЕЛЬ».

  • Изображения электрического кабеля NYM
    Изображения электрического кабеля NYM, производимого по немецкому стандарту DIN 572250

    Провод NYM. Отличительной его особенностью является использование немецких стандартов производства.

Кабель применяется на высотных конструкциях, при условии, что на него не будет воздействовать прямые солнечные лучи.

Состоит из медных жил и невоспламеняющейся изоляционной оболочки. Его достоинства:

  1. гибкость;
  2. малая степень дымовыделения;
  3. высокая пожароопасность.

Недостатки: не применяется под открытым солнцем. Кабеля данного вида производит фирма «ЛенПроКабель».

  • Плоский провод ПУНП. Основная особенность – дешевизна по сравнению с другими моделями.
Изображение провода плоского установочного
Изображение провода плоского установочного представленного в виде 3х жил с разными расцветками

Такие проводники применяют исключительно плоскими в световых и силовых сетях. Данная разновидность предлагается 2-мя либо с 3-мя медными жилами. Зачастую применяется для установки электропроводки в бытовых условиях. Достоинства: используется в открытых проводках.

Недостатки:

  1. материалы не высокого качества;
  2. мгновенная потеря своих свойств при нагревании.

Большой выбор можно найти в интернет-магазине «Все инструменты.ру»

  • Внешний вид одножильного медного кабеля с ПВ
    Внешний вид одножильного медного кабеля с ПВ – изоляцией в разных цветовых вариациях

    Одножильный кабель ПВ1. Встречаются многопроволочные и однопроволочные разновидности.

Одножильный кабель применяется в системах уравнения потенциалов. Для установки в электрические щитки используются модели с большим количеством жил, являющиеся более дорогими разновидностями. Достоинства: гибкая оболочка у моделей с 2-мя и более жилами.

Недостатки:

  1. одножильные кабеля менее гибкие;
  2. многожильные кабеля обладают большей стоимостью.

Предложен большой выбор проводов ПВ-1 в ООО «КабельТрансСервис».

Необходимое количество проводов в жиле токопроводящей

Необходимое количество проволок в жиле провода ПВ-3 класса 4, выбирается исходя из его назначений, технические параметры приведены в таблице.

Таблица 3. Параметры провода ПВ-3

Таблица 3. Параметры провода ПВ-3

Инструкция по выбору кабеля

Выбор материала. Самые распространенными являются медь и алюминий. Медь обладает лучшей проводимостью, а также не подвергается коррозии. Алюминий мягкий материал, в сильных изгибах кабелей происходит быстрый излом. При соприкосновении с воздухом алюминий быстро окисляется, на поверхности образуется окисная плена. Такая пленка плохо пропускает токовый сигнал, и обеспечивает ненадежный контакт.

Размер сечения. Определяющий параметр сечения – диаметр (d). При малых величинах тока медную жилу используют диаметром более 1мм2, алюминиевую – 2 мм2. При работе с большими величинами тока, диаметр выбирается исходя из мощности сети. Подбор диаметра, производится согласно табл. 3, учитывая прокладку кабеля через трубу либо открыто.

Таблица 4. Выбор размера кабеля при различных видах монтажей кабеля

Таблица 4. Выбор размера кабеля

Выборки марки. Маркировка характеризует свойство кабеля, а именно:

  • материал жил, проводящих ток;
  • уровень гибкости;
  • изоляцию.

Совет №1. При монтаже постоянной проводки, используют провод с жилами токоведущими, состоящие из одинарных проволок.

Используют следующие обозначения:

  1. Первый символ –материал жилы, если данный символ отсутствует, значит жила – из меди.
  2. Второй символ – провод;
  3. Третий указывает на изоляционный материал. Читайте также статью: → «Маркировка отдельных проводов и кабельных линий в процессе монтажных работ».

Совет №2. К участкам кабеля, выходящие на солнце, рекомендуется обязательное использование резинового покрытия. Воздействие озона будет вызывать микроповреждения на поверхности.

Часто задаваемые вопросы

Вопрос №1. Как выбирается сечение кабеля?

Размер сечения пропорционален свойствам провода выдерживать заданные нагрузки. Самыми популярными разновидностями являются сечения: 0,75; 1,5; 2,5; 4,0; 6,0; 10. Также стоит обращать внимание на материал жилы. Алюминиевый кабель по сравнению с медным имеет низкую проводимость, поэтому сечение выбирают на единицу больше, чем для медного.

Вопрос №2. Что лучше? Провод на основе алюминия или меди?

Алюминий дешевле по сравнению с медью. Кабеля алюминиевые имеют слабую электропроводность, меньшую прочность, быстро ломаются при перегибе. Также алюминий при взаимодействии с воздухом быстро окисляется. Медь считается конструктивно верным и надежным решением по сравнению с алюминием.

Вопрос №3. Какой провод лучше: гибкий или жесткий?

  • Жесткий провод –это моножильный кабель.
  • Гибкий провод – многожильный кабель.

Жёсткая разновидность кабелей как правило применяется для укладки в грунт, монтаже в стенах. Гибкий же применим при работе с механизмами, приборами, станками, которые могут перемещаться. Концы гибкого кабеля перед подключением, требуют специального обжатия и установки трубных коннекторов. Жесткие – такой процедуры не требуют. Для подключения устройств освещения, рекомендуются к использованию жесткие провода. Световое оборудование может часто подвергаться замене, а гибкий кабель не так склонен к переломам в отличии от жесткого.

Вопрос №4. Какая изоляция должная быть?

Величина изоляции сказывается на продолжительности службы кабеля. Одинарная изоляция позволит проводу прослужить 10-15 лет, двойная – около 30. Защитное покрытие изготавливается из различных материалов, таких как:

  • пластик;
  • стекло;
  • сталь.

Специалисты, обслуживающие и проводящие ремонт кабелей, разделяют понятия – оболочка и изоляция.

  • Изоляция – защитное покрытие на токоведущие фрагменты кабеля.
  • Оболочка – защитное покрытие, накладываемое уже поверх изоляции.

Ошибки при использовании кабеля ПВ-3

  1. Размер жил меньше размера всего сечения кабеля. Этот фактор приведет к перегоранию проводки при подключении нагрузки, которую провод должен выдерживать. Переключатель автоматный не сработает при поступлении перегружаемого сигнала.
  2. Между собой жилы примкнулись. В случае использования двухклавишного выключателя, при включении одной кнопки будет замыкать контакты и второй. Вероятное перегорание электрических приборов.
  3. Перебитая жила. Образуется незамкнутая цепь и невозможно поступление тока.
  4. Толщина изоляции меньше нормируемой. Такая изоляция можно легко повредится:
  • при монтажных электрооборудования;
  • при наступлении на кабель;
  • при ударе либо падения какого-либо предмета.
