Провод ПУВ: технические характеристики, показания к применению

Подключение промышленного оборудования, обустройство силовых и осветительных сетей требуют применения качественной, доступной и недорогой кабельно-проводниковой продукции. Именно таким является провод ПУВ. Он пришел на смену устаревшему аналогу ПВ-1 и быстро зарекомендовал себя, как надежный проводник с длительным эксплуатационным ресурсом. Технические показатели, условия и особенности монтажа провода представлены в данной публикации. Читайте также статью ⇒ Характеристики и области применения проводов марки ПВ-1.

Маркировка изделия, его конструкция и сферы применения

Конструкция провода предусматривает только один изоляционный слой. Изделия сечением до 10 мм² имеют однопроволочную монолитную жилу, от 16 мм² и более – многопроволочную. Изоляция может иметь разные цветовые исполнения.

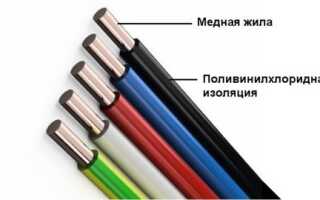

Внешний вид проводов ПУВ с однопроволочной медной жилой
Внешний вид проводов ПУВ с однопроволочной медной жилой

Основной областью применения ПУВ является промышленная сфера:

  • в электроустановках при стационарном прокладывании;
  • использование в сетях освещения;
  • монтаж производственного оборудования.

Провод рассчитан на работу в сетях постоянного и переменного тока с номинальным напряжением 1000 В и 450 В соответственно.

Доступные типоразмеры провода ПУВ

Основным спросом пользуются изделия с диапазоном поперечного сечения токоведущих жил от 0,75 до 50 мм². Однако общий размерный ряд изделия представлен гораздо шире – 0,5-240 мм².

Соответствие общих размеров продукции поперечному сечению токоведущей жилы приведены в таблице:

Сечение жилы, мм² Номинальный и максимальный диаметр провода, мм Средний вес 1 км изделия, кг Сопротивление проводника, Ом/км
0,75 2,2-2,6 11,1 24,5
1,0 2,3-2,8 13,9 19,1
1,5 2,8-3,1 20,2 12,1
2,5 3,4-3,9 32,0 7,41
4,0 3,9-4,4 47,0 4,61
6,0 4,4-4,9 66,8 3
10 5,6-6,4 111 1,83
16 7,1-8,0 180 1,15
25 8,8-9,8 283 0,73
35 10-11 381 0,524
50 11,7-13,0 517 0,39

Информацию о диаметре и массе изделий с большим сечением жил можно получить из фирменных каталогов или при оформлении заказа у изготовителя.

Эксплуатационные характеристики

Провода ПУВ могут применяться во всех климатических регионах Российской федерации благодаря устойчивости к температуре окружающей среды от -50°C до +65°C. Сохраняет работоспособность при относительной влажности воздуха 95% и t=35°C.

Основные характеризующие параметры изделия:

  • номинальное переменное напряжение – 450 В частотой 400 Гц;
  • номинальное постоянное напряжение – 1 кВ;
  • допустимый R изгиба – не менее 10 наружных D;
  • строительная длина – не менее 100 м;
  • min температура при монтаже – -15°C;
  • сопротивление изоляции 1 км изделия при t=20°C – не менее 20 МОм;
  • max температура нагрева жил – +70°C;
  • гарантийный срок – 3 года;
  • рабочий ресурс – 20 лет.

Изделие соответствует международным требованиям пожарной безопасности, при одиночной прокладке не распространяет горение.

Допускается поставка провода ПУВ отрезками, не соответствующими строительной длине. В одной партии возможно наличие кусков длиной свыше 20 м, общей протяженностью до 10% от всей закупки.

Условия применения, особенности монтажа

Провод ПУВ предназначен для использования внутри помещений, на закрытых объектах и открытых площадках при условии наличия навесов или защитных козырьков, исключающих попадание прямых солнечных лучей. Под воздействием ультрафиолетового излучения оболочка проводника может потрескаться и утратить свои изоляционные свойства. Также необходимо исключить попадание воды или осадков, поэтому для обустройства воздушных линий на открытом воздухе он не подходит.

Применение на производственных объектах

В промышленном использовании прокладка изделия должна производиться стационарно, исключая изгибающие нагрузки, в защитной оболочке: стальных трубах, пластиковых или металлических гофрах, электромонтажных коробах, кабель-каналах.

Прокладка провода ПУВ с использованием цветовой маркировки в гофрированной трубе
Прокладка провода ПУВ с использованием цветовой маркировки в гофрированной трубе

Запрещается устройство холодных счалок и скруток внутри защитного кожуха. Соединения проводов должны производиться в электрических щитах, соединительных коробках (шинных, клеммных).

Практический совет: При обустройстве электрических сетей и подключении электрооборудования рекомендуется применять цветовую маркировку изоляции жил провода. Во всех случаях, в качестве заземляющей жилы или РЕ проводника необходимо использовать изделие с желто-зеленой изоляцией.

Применение в быту

Технические характеристики провода ПУВ позволяют его использование в качестве электропроводки в жилых помещениях. Учитывая однослойную изоляцию проводника, он может прокладываться только в кабель-канале, как при скрытом, так и при открытом способе монтажа.

Изделие не рассчитано на высокие температуры окружающей среды, поэтому его использование в банях, ванных комнатах и сушилках недопустимо. Также, учитывая чувствительность изоляции к воздействию ультрафиолета, не рекомендуется прокладка провода вне здания.

Отдельно стоит обратить внимание на соединение проводов с разными токопроводящими жилами. Алюминий и медь не могут обеспечить долговременный качественный контакт из-за склонности к окислению. Поэтому их коммутация должна производиться через клеммные колодки либо с помощью болтового соединения.

Пример соединения разных проводов с помощью клеммной колодки
Пример соединения разных проводов с помощью клеммной колодки
Пример болтового соединения проводов с медной и алюминиевой жилой
Пример болтового соединения проводов с медной и алюминиевой жилой

Расчет сечения жилы

Выбор провода осуществляется с учетом тока нагрузки, который будет проходить через проводник. Его расчет производится по формуле:

I=P/U

где I – сила тока, P – мощность потребителя, U – напряжение сети.

Дальнейшие вычисления производятся согласно таблице:

Расчетный ток нагрузки, А Сечение токоведущей жилы, мм²
15 0,75
17 1,0
23 1,5
30 2,5
41 4,0
50 6,0
80 10,0
100 16,0
140 25,0
170 35,0
215 50,0

Практический совет: При выборе провода, рекомендуется отдать предпочтение изделию с сечением жилы больше, чем расчетное. Это позволит избежать переоборудования силовой сети в случае подключении дополнительных потребителей.

Требования к хранению и транспортировке

Продукция предоставляется заказчику в бухтах или на барабанах, диаметр которых должен быть не менее 20 наружных D провода. На каждую бухту или барабан прикрепляется бирка с указанием следующих параметров:

  • наименование завода изготовителя;
  • марка изделия, сечение жилы, длина;
  • брутто;
  • соответствие сертификации и ГОСТ;
  • дата выпуска.

На барабанах, содержащих отрезки провода, не соответствующие строительной длине, должны указываться количество кусков и их длина, начиная с верхних витков, через знак «+».

Хранение продукции должно производиться только в закрытых помещениях.

Провод ПУВ может поставляться в бухтах
Провод ПУВ может поставляться в бухтах

Проверка изделия

После транспортировки или длительного хранения кабельно-проводниковая продукция должна проверяться на предмет отсутствия обрыва жилы и соответствия сопротивления проводника регламентированному значению. Целостность провода проверяется с помощью тестера «мультиметра»:

  1. Щупы прибора соединяются с соответствующими клеммами: «com» — для черного, VΩ – для красного
  2. Тестер устанавливается в режим «зуммер» (прозвонка), после чего проверяется его работоспособность путем замыкания щупов друг с другом: исправный прибор должен издать сигнал
  3. Теперь щупы прикладываются к разным концам провода: цельный проводник спровоцирует срабатывание звукового сигнала.
С помощью тестера «мультиметра» можно проверить состояние провода
С помощью тестера «мультиметра» можно проверить состояние провода

Электрическое сопротивление проверяется аналогичным способом, только прибор переводится в режим измерения сопротивления. Полученный показатель пересчитывается на километровую длину и сравнивается со значением, указанным в технических характеристиках изделия. При этом не должно обнаружиться значительное расхождение.

Производители провода ПУВ

На территории России находится множество предприятий, выпускающих кабельно-проводниковую продукцию самого высокого качества. Среди них можно выделить несколько производителей провода ПУВ:

  • ОАО «Подольсккабель», г. Подольск. Завод на протяжении нескольких лет занимает лидирующие позиции среди отраслевых предприятий региона и продолжает развиваться
  • АО «Росскат», г. Нефтегорск. Предприятие способно осуществлять производство на всех этапах от переработки меди до выпуска готовой кабельной продукции
  • ООО «Дмитров-кабель», г. Дмитров. Молодая компания, заявившая о себе в 2004 году, но успевшая заслужить авторитет на отраслевом рынке. Предприятие имеет хороший потенциал и уже освоила выпуск более 140 наименований продукции.

В заключении хотелось бы отметить, что провод ПУВ отлично справился с задачей по замещению морально устаревшего, хотя и сохранившего отличные показатели изделия ПВ-1. Новый вариант отвечает европейским стандартам качества и безопасности и составляет достойную конкуренцию проводникам, изготовленным за рубежом.
