Преобразователи электроэнергии: классификация, типы

Поступающая по линиям электропередач энергия не всегда используется в чистом виде. Для выполнения специфических задач она преобразуется электротехническими устройствами, изменяющими один или несколько параметров – вид напряжения, частоту и другие.

Преобразователи электроэнергии: классификация

Эти устройства классифицируются по нескольким признакам:

  1. Виду преобразований.
  2. Типу конструкции.
  3. Управляемости.

Параметры, которые изменяются

Преобразованию подвергаются следующие параметры:

  1. Тип напряжения – из переменного в постоянное и наоборот.
  2. Амплитудные значения тока и напряжения.
  3. Частота.

Типы конструкций

Эти устройства подразделяются на электромашинные и полупроводниковые.

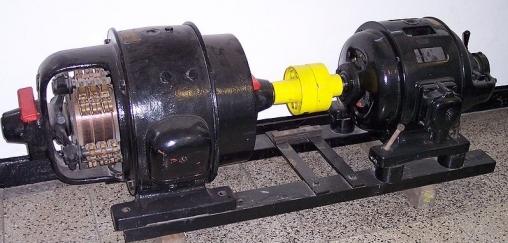

Электромашинные (вращательные) состоят из двух машин, одна – привод, а другая – исполнительное устройство. Например, для превращения переменного тока в постоянный используется асинхронный двигатель переменного тока (привод) и генератор постоянного (исполнитель). Их недостаток – большие габариты и масса. Кроме того, суммарный КПД технологической связки ниже, чем у одиночной электрической машины.

Преобразователи электроэнергии: классификация, типы

Полупроводниковые (статические) преобразователи, строятся на основе электротехнических схем, состоящих из полупроводниковых или ламповых элементов. Их КПД выше, размеры и масса небольшие, но качество электроэнергии на выходе невысокое.

Управляемые и неуправляемые

Если величина изменения параметра электрической энергии фиксированная, то используется неуправляемый преобразователь. Такие устройства применяются в первых каскадах блоков питания. Пример – силовой трансформатор, понижающий сетевое напряжение с 220 до 12 вольт.

Преобразователи с изменяемыми параметрами являются исполнительными устройствами в управляемых электротехнических цепях. Например, изменяя частоту питающего напряжения, регулируют частоту вращения асинхронных двигателей.

Преобразователи электроэнергии: примеры устройств

Преобразователи могут выполнять либо какую-то одну функцию, либо несколько.

Изменение типа напряжения

Те устройства, которые превращают переменный ток в постоянный называются выпрямителями. Действующие наоборот – инверторами.

Если это электромашинное устройство, то выпрямитель состоит из асинхронного двигателя переменного тока, вращающего ротор генератора постоянного. Входные и выходные линии электрического контакта не имеют.

Наиболее распространенных тип схемы статического выпрямителя – диодный мост. В нем четыре элемента (диода) с односторонней проводимостью, включенные встречно. После него обязательно ставят электролитический конденсатор, который сглаживает пульсирующее напряжение.

Существует гибридная конструкция, объединяющая электромашинный и статический выпрямители. Добро пожаловать на Азартплей казино . Получите самые выгодные бонусы. Это автомобильный генератор, являющийся машиной переменного тока, статорные обмотки которого подключены к выпрямительному мосту с конденсатором.

Инверторные схемы применяются для запуска генератора незатухающих колебаний (мультивибратор), построенного на тиристорах или транзисторах. Они являются основой преобразователей частоты.

Изменение амплитудных значений

Это все виды трансформаторов – понижающих, повышающих, балластных.

Управляемые трансформаторы называются реостатами. Если они включаются параллельно источнику электроэнергии, то изменяют напряжение. Последовательно – ток.

Преобразователи электроэнергии: классификация, типы

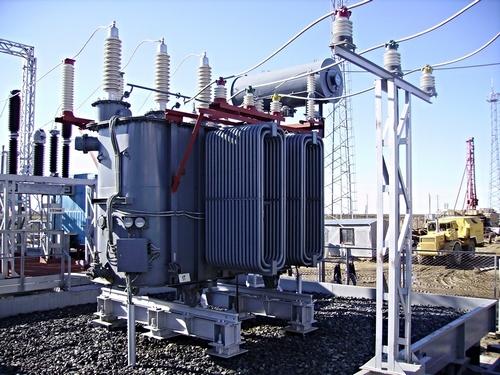

Для поглощения тепла, выделяющегося при работе мощных высоковольтных сетевых трансформаторов, применяются системы жидкостного (масляного) охлаждения.

Изменение частоты

Частотные преобразователи бывают как электромашинными (вращательными), так и статическими.

Исполнительным механизмом вращательных преобразователей частоты является высокочастотный асинхронный трехфазный генератор. Его ротор вращает электромотор постоянного или переменного тока. Как и у выпрямителя вращательного типа, входные и выходные линии у него не имеют электрического контакта.

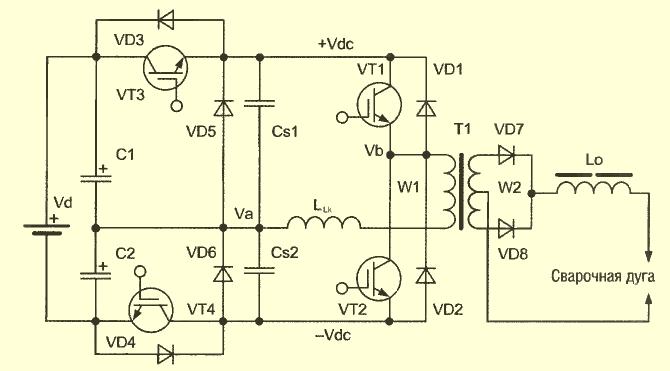

Инверторные схемы, используемые в преобразователях частоты статического типа, бывают управляемые и неуправляемые. Повышение частоты позволяет уменьшить габариты устройств. Трансформатор с рабочей частотой в 400 Гц в восемь раз меньше, чем работающий от 50 Гц. Это свойство используется для построения компактных сварочных инверторов.

Преобразователи электроэнергии: классификация, типы

Частота колебаний в инверторных схемах при необходимости легко увеличивается и уменьшается. Это дает возможность управлять асинхронными двигателями, изменяя частоту вращения или его направление.
