Пакетный выключатель серии ПВ

Пакетный выключатель – коммутационный аппарат, предназначенный для коммутации небольших электрических нагрузок. Поскольку в его состав не входят дугогасящие камеры, то использовать его можно только в качестве устройства для снятия напряжения. Коммутация токов, близких к номинальным, приводит к подгоранию контактной системы пакетного выключателя и в дальнейшем – у выходу его из строя.

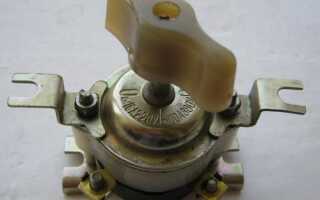

Пакетный выключатель ПВ
Пакетный выключатель ПВ

Такие пакетные выключатели установлены в подъездных распределительных щитках старого образца. Через них напряжение с питающей магистрали подается на электросчетчик и далее – на автоматические выключатели квартиры. Пакетный выключатель в таком щитке необходим для безопасной замены счетчика или автоматических выключателей, с его помощью с них снимается напряжение.

Схема подключения пакетного выключателя в подъездном щитке
Схема подключения пакетного выключателя в подъездном щитке

Современным аналогом такого выключателя является модульный выключатель нагрузки. Поэтому при выходе из строя пакетного выключателя в подъездном распределительном щитке можно заменить его таким же, а лучше – установить в щитке DIN-рейку и смонтировать на ней выключатель нагрузки. Попутно на той же рейке целесообразно расположить модульные автоматические выключатели, заменив ими имеющиеся в щитке устаревшие автоматы.

Пакетные выключатели используются в сварочных аппаратах старого образца, а также для управления некоторыми электродвигателями. В современных устройствах это оборудование уже почти не применяется. Но, так как в эксплуатации находится большое количество аппаратуры с пакетными выключателями в составе, их еще производят до сих пор, так как замена их на аналогичное современное оборудование затруднительна.

Конструкция пакетного выключателя

Пакетный выключатель имеет разборную конструкцию. Его съемная рукоятка вращает вал, перемещающий внутреннюю обойму с подвижными контактами. Обойма имеет два фиксирующихся положения, сдвинутых относительно друг друга в пространстве на 90 градусов. Во включенном положении напротив подвижных контактов расположены неподвижные, имеющие контактные площадки снаружи карболитового корпуса. Каждая контактная группа расположена внутри своей секции. Выключатель в целом собирается из нужного их количества, располагаемых одна над другой.

Устройство пакетного выключателя
Устройство пакетного выключателя

Площадки одного контакта выключателя расположены друг напротив друга. Это нужно знать при его подключении или проверке исправности.

Пакетные выключатели выпускают трех конструктивных исполнений, отличающихся друг от друга по степени защиты:

  • открытое исполнение (IP00);
  • закрытое исполнение (IP30);
  • герметичное исполнение (IP 54).

Пакетный выключатель в подъездном щитке – открытого исполнения. Такие элементы предназначены для установки внутри щитков или аппаратов, самостоятельно обеспечивающих защиту от внешних факторов (пыли и воды) или эксплуатируются внутри помещений. При этом пакетные выключатели различаются по способу установки: на монтажную панель (поверхность) или на дверцу. В зависимости от этого меняется расположение их монтажной площадки относительно корпуса.

Выключатели закрытого исполнения эксплуатируются примерно в тех же условиях, но их наружные контакты защищены от прикосновения оболочкой. Для установки на улице они не годятся, для этих целей применяются выключатели герметичного исполнения. Они расположены во влагостойком корпусе, а для подключения кабелей или проводов имеют гермовводы.

Пакетный выключатель герметичного исполнения
Пакетный выключатель герметичного исполнения

Пакетные выключатели выпускаются не только двухполюсными, есть модели для коммутации трех и четырех цепей, а также работающие в режиме переключения. В зависимости от электрической схемы пакетные выключатели выпускают:

  • обычного исполнения (для включения или отключения нагрузки);
  • на два, три или четыре направления (переключение цепей);
  • для реверса электродвигателей;
  • специального назначения.

Маркировка и выбор пакетных выключателей

Производители маркируют пакетные выключатели кодом, значение которого расшифровывается в соответствии с рисунком ниже.

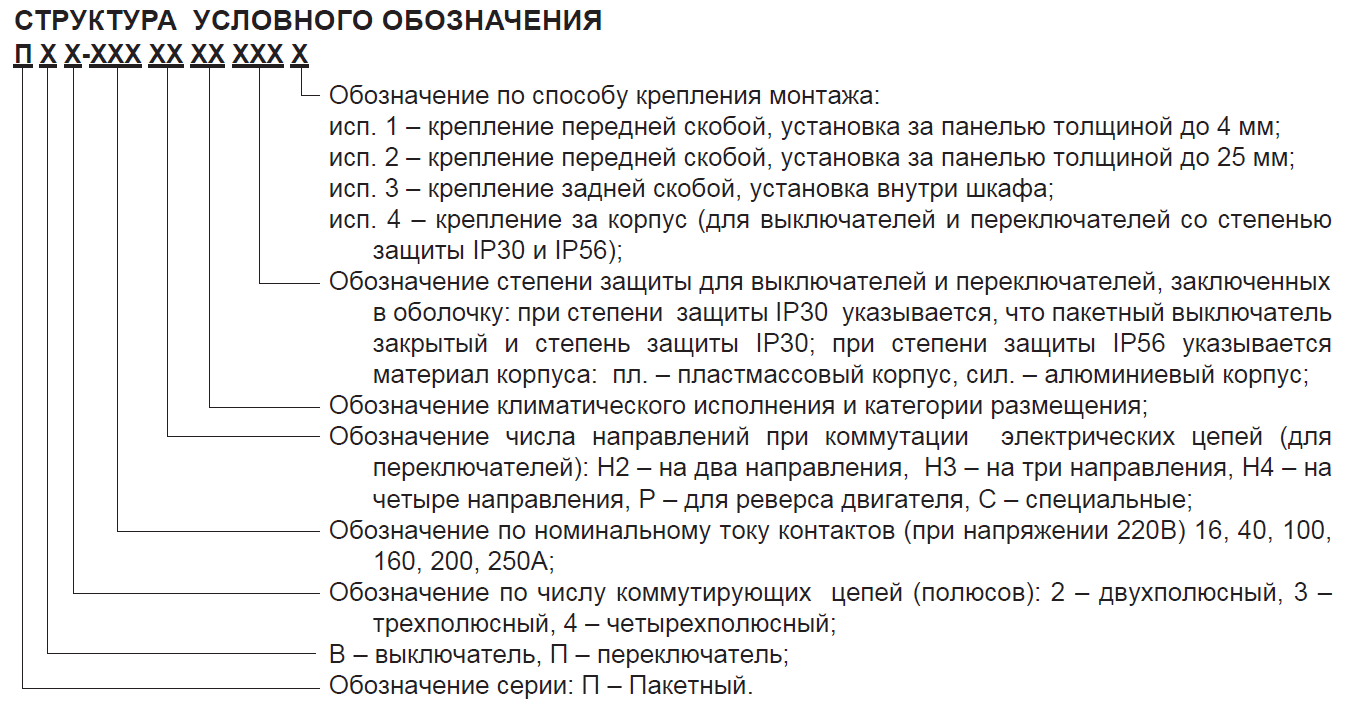

Структура условного обозначения пакетного выключателя

Для правильного выбора выключателя учитывают:

  • номинальный ток (от 16 до 250 А);
  • электрическую схему коммутируемых цепей, определяющую конструкцию выключателя (количество секций и положений);
  • способ монтажа и место установки.

И, конечно же, нужно ознакомиться с каталогом завода, выпускающего пакетные выключатели, для окончательного выбора требуемой модели.
