Как выбрать кабель ВВГнг: лучший кабель, сравнение

Основные характеристики

Кабеля марки ВВГнг независимо от подтипа относятся к силовым, могут содержать от 1 до 5 жил. Изделие с двумя жилами часто применяется при устройстве домашней электропроводки, большее количество жил требуется для производственных цехов, помещений предприятий промышленности.

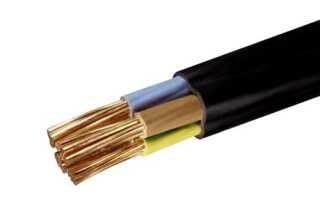

Кабель негорючий ВВГнг с черным покрытием с четырьмя токопроводящими жилами
Кабель негорючий ВВГнг с черным покрытием с четырьмя токопроводящими жилами

Любой вид кабеля ВВГнг имеет минимальное сечение провода 1,5 мм2. Но сам кабель может обладать гораздо большим по величине сечением, доходящим до 230 мм2. Сечение нулевого провода зависит от толщины главных токопроводящих жил: при сечении ее 1,5-2,5 мм2 «ноль» обладает сечением 1,5 мм2.

Маркировка кабеля читается как:

  • В — покрытие виниловое;
  • Г — кабель голый;
  • нг — материал негорючий.

Таким образом, кабель обладает «голой» жилой, покрытой двойным слоем ПВХ-изоляции. Отсутствующая впереди аббревиатуры буква А свидетельствует об изготовлении электротехнического изделия из меди, а не из алюминия.

Основные технические и эксплуатационные свойства кабеля следующие:

  • рабочее напряжение — 660 и 1000 В;
  • частота — 50 Гц;
  • наибольшая температура продолжительного нагрева жил — 70°С;
  • воспламенение жил происходит при воздействии температуры, превышающей 250°С;
  • рабочая температура кабеля при влажности не выше 98% находится в пределах -50 — 50°С;
  • прокладка кабеля допускается при температуре не ниже -15°С;
  • минимально возможный радиус изгиба изделия составляет 7,5 радиусов поперечного сечения для типов с одной жилой и 10 — для многожильных;
  • электрическое сопротивление изоляции — 12 Мом/км в нормальных условиях;
  • срок эксплуатации — 30 лет, гарантийный срок — 5 лет.

Совет №1: Хранение кабеля должно быть организовано в соответствии с рекомендациями производителя и соблюдением требований ГОСТ. В противном случае, гарантийный срок может быть снижен или вовсе аннулирован.

Область использования и способы монтажа

Благодаря возможности использования при напряжении до 1000 В и частоте 50 Гц, кабель ВВГнг подходит как для однофазных, так и для трехфазных электросетей.

Монтаж кабеля может осуществляться как внутри, так и снаружи зданий. При укладке снаружи, в том числе и по деревянным стенам, следует использовать дополнительную защиту: ПНД-трубы, лотки и т.д.

Изделие не рекомендовано для прокладки под землей, так как по причине отсутствия брони изделие может быть легко повреждено. При необходимости и отсутствии других вариантов, кабель можно проложить в гофре или в кабельной канализации.

Отличительной особенностью кабеля ВВГнг является его негорючесть, а потому допускается его применение в постройках и помещениях с высокой степенью пожароопасности (банях, деревянных домах), зданиях с постоянным пребыванием людей, в том числе и детей (школах, детсадах, учреждениях здравоохранения).

Благодаря своим техническим характеристикам ВВГнг считается идеальным для устройства домашней электропроводки. При этом его можно прятать как внутри деревянных стен, так и в толще штукатурки или стяжки. При прокладке кабеля под натяжным либо подвесным потолком укладка его в гофру обязательна.

Кабель допускается прокладывать в качестве воздушной линии небольшого протяжения, соблюдая нормы ПУЭ относительно допустимых величин натяжения и провисания проводов. При этом необходимо использовать подвесные сооружения (тросы).

Монтаж воздушной кабельной линии ВВГнг должен осуществлятся с использованием специальных тросов
Монтаж воздушной кабельной линии ВВГнг должен осуществлятся с использованием специальных тросов

Марки кабеля ВВГнг

Кабель серии ВВГнг имеет несколько подвидов, каждому из которых присущи свои особенности:

  • ВВГнг-LSLTx;
  • ВВГнг HF;
  • ВВГнг-ls;
  • ВВГнг-frls;
  • ПВВГНГ.

ВВГнг-LSLTx

Кабеля с такой маркировкой оболочки кабеля и проводников изготовлены из пластификата со сниженными показателями горения: при воздействии высоких температур выделяется минимальное количество дыма, который, к тому же, менее токсичен.

Такой кабель сохраняет свою работоспособность даже во время пожара, применяется в сетях с напряжением переменного тока до 1000 В и частотой до 100 Гц, а также в сетях с постоянным током напряжением до 1500 В. Стоимость кабеля ВВГнг-LSLTx составляет примерно 27 руб./м.

Кабель ВВГнг LS способен работать в сетях с постоянным током до 1500 В
Кабель ВВГнг LS способен работать в сетях с постоянным током до 1500 В

ВВГнг HF

Особенностью данной марки является малое содержание токсичных веществ из помещенного в огонь кабеля. Символы HF означают, что оболочка изготовлена из пластика с низким содержанием хлора и других галогенов.

Цена 1 м кабеля составляет порядка 31 руб.

ВВГнг-frls

Изделие обладает высокой надежностью по причине тепловой защиты жил лентами с высоким содержанием слюды.

Токоведущие жилы скручены, сверху нанесена защита из двух лент толщиной 0,1 мм либо обмедненная, обвитая лентой, сетка. Такая марка кабеля может применяться на предприятиях промышленности, в том числе АЭС, во взрывоопасных зонах.

Стоимость кабеля ВВГнг-frls составляет ориентировочно 22 руб./м.

ПВВГНГ

Поверх жил нанесена изоляция из термосшитого полиэтилена.

Форма кабеля — плоская, основное его применение — электропроводка в производственных цехах. Стоимость 1 м составляет около 41 руб.

Как выбрать кабель ВВГнг

Перед приобретением кабеля, планирующегося для использования в домашней электропроводке, требуется определить необходимое сечение жил в соответствии с имеющейся нагрузкой. При этом сечение необходимо принять с запасом.

При выборе кабеля нужно проверить:

  • жилы;
  • форму;
  • сечение.

Жилы

Этот элемент — основа конструкции любого кабеля. ВВГнг выпускается как в одножильном, так и в многожильном исполнении (до 5 жил).

Судить о количестве жил можно по маркировке изделия.

К примеру, ВВГнг 3х2,5 является трехжильным с сечением каждой 2,5 мм2. Каждая из имеющихся жил может быть отдельной, либо содержать несколько отдельных проволок, сплетенных между собой. Определить это можно так же по маркировке. Многопроволочные жилы записываются в маркировке буквой М, однопроволочная жила показывается при помощи литеры О.

Форма

В зависимости от способа укладки жил, провод ВВГнг выпускается:

  • круглым, содержащим жилы небольшого сечения и маркирующимся литерой К;
  • сегментным (С), каждая жила которой имеет вид определенной части окружности;
  • плоским (П), в котором жилы небольшого сечения уложены вдоль одной плоскости.
Кабель плоской формы с жилами небольшого сечения удобен для настенной прокладки
Кабель плоской формы с жилами небольшого сечения удобен для настенной прокладки

Сечение

Для кабеля ВВГнг величина сечения составляет от 1,5 до 50 мм2. Однако выпускаются провода сечением до 400 мм2, изготавливающиеся по специальным заказам для определенных проектов.

Электротехнические изделия с большим сечением отличаются лучшей проводимостью, определяющейся как сопротивление проводника на 1 км протяжения провода.

Требования к хранению кабеля

Нередки такие ситуации, когда выполнение электромонтажных работ затягивается на продолжительный срок. В таком случае необходима организация хранения кабеля.

Согласно требованиям стандартов, хранение кабеля ВВГнг должно осуществляться в следующих условиях:

  1. Барабан с кабелем необходимо расположить плашмя. При размещении таким кабель не будет поврежден вследствие деформации барабана или под собственным весом.
  2. Не допускать попадания влаги на концы кабеля. Для этого их необходимо закрыть оконцевателями либо термоусаживающими капами. Попадание влаги негативно сказывается на качестве изоляции и электрической прочности, что приводит к значительному сокращению срока службы изделия.
  3. Хранение на открытых площадках подразумевает содержание барабана в закрытом состоянии. При этом срок хранения ограничивается 2 годами, под навесом кабель допускается хранить на протяжении не более 5 лет.
  4. Для сохранения формы бухты в 3-4 местах необходимо перехватить ее жесткой проволокой и обмотать полиэтиленом.
  5. Раскрытые бухты следует законсервировать во избежание воздействия лучей ультрафиолета и влаги.
Длительное хранение кабеля должно производиться в скрученном виде с укрытием полиэтиленовой пленкой
Длительное хранение кабеля должно производиться в скрученном виде с укрытием полиэтиленовой пленкой

Импортные аналоги

Кабель ВВГнг, производящийся по российским стандартам российскими же производителями, имеет несколько аналогов, выпускающимися европейскими заводами.

Характеристики кабелей, которые можно использовать в качестве аналогов, представлены в таблице.

Марка кабеля/характеристика NYM-O MMJ CYKY
Диапазон рабочих температур −50°C — 50 °C −15°Cдо+70°C −50°Cдо+70°C
Рабочее напряжение 0,66 кВ 0,3/0,5 кВ 0,45/0,55 кВ
Температура монтажа −5°C −5°C −5°C
Радиус изгиба не более 10 радиусов не более 20 радиусов не более 15 радиусов
Срок службы 30 лет 25 лет 30 лет
Кабель марки NYM-O является аналогом кабеля ВВГнг, не уступая в характеристиках
Кабель марки NYM-O является аналогом кабеля ВВГнг, не уступая в характеристиках

Кабельная продукция марок, представленных в таблице, в последнее время изготавливается и российскими производителями. Стоимость ее зависит от множества факторов, таких как:

  • сечение провода;
  • вариант исполнения;
  • метраж бухты;
  • производитель;
  • регион проживания;
  • удаленность региона от завода-изготовителя.

Обзор производителей

Лучших производителей определить затруднительно, так как очень часто, к сожалению, встречаются подделки под тот или иной известный российский завод.

В таблице представлены наиболее популярные марки кабеля ВВГнг с указанием ориентировочной стоимости и основных технических характеристик.

Производитель Марка Харкатеристика Ориентировочная стоимость, руб./м
ООО «Кабельный завод «Алюр» Кабель ВВГнг 2×1,5 Количество жил: 2

Сечение: 1,5 мм2

14
«Подольскабель» Кабель ВВГнг 3х2,5 Количество жил: 3

Сечение: 2,5 мм2

35
«Энергокабель» Кабель ВВГнг 3×10 Количество жил: 3

Сечение: 10 мм2

119
«Кольчугинский завод» Кабель ВВГнг 4×2,5 Количество жил: 4

Сечение: 2,5 мм2

41

Совет №2: По многочисленным отзывам потребителей в интернете, продукцию Орловского кабельного завода следует проверять заявленную величину сечения, так как зачастую обозначения, имеющиеся в маркировке, не соответствуют действительности.

Ошибки при монтаже

  • Серьезной ошибкой, встречающейся достаточно часто, является устройство воздушных линий из кабеля ВВГнг без использования троса либо других подвесных конструкций, снижающих величину изменения длины изделия под воздействием низких и высоких температур.
  • При прокладке кабеля по деревянным поверхностям серьезной ошибкой является пренебрежение правилами пожарной безопасности. Согласно Правил, кабель обязательно должен быть помещен в несгораемые каналы, защитные металло- и гофрорукава или любые иные изолирующие материалы. Читайте также статью: →  Кабель-каналы, используемые при прокладке электрических сетей.
  • Еще одной часто встречающейся ошибкой является укладка слишком большого количества кабелей в одни лоток либо короб. Для того, чтобы не нарушить температурный режим и иные, напрямую влияющие на безопасность характеристики, необходимо выполнение специального расчета. Расчет производится по методике, изложенной в ПУЭ.
  • Нередко встречается ошибка, когда для устройства домашней проводки за небольшие деньги нанимаются не профессиональные электрики, а лица, не обладающие должной компетенцией и опытом в таких делах. Экономить на пожаро- и электробезопасности не допускается!
  • Также достаточно распространенной ошибкой является наружная укладка кабеля при температуре окружающей среды ниже -10°С. При выполнении работ внешняя оболочка кабеля становится хрупкой, что может привести к ее изломам в местах сгибов. Для правильного выполнения работы требуется подогрев кабеля, а также учитывать минимально допустимые радиусы изгибов.
