Электронная маркировка кабеля под землей – что это такое и зачем она нужна?

электронная интеллектуальная маркировка кабеля в землеПо сути, поиск трассы кабельной линии при наличии соответствующего оборудования, не представляется какой-то сверхсложной задачей.

При отсутствии же специальных приборов преимущественно используется два метода:

  • картографический

  • наружные опознавательные знаки

Однако и по ним бывает сложно определить точное расположение кабельной трассы. Нередко возникают ошибки из-за человеческого фактора.

А наружные знаки при этом не долговечны и часто повреждаются посторонними лицами.

наружный опознавательный знак для кабеля
наружный опознавательный знак для кабеля

Более того, даже с трассоискателем иногда возникает масса нюансов в определении того, или иного кабеля в плотной городской застройке.поиск и определение кабеля в земле

Мешает, так называемый “грязный эфир” – это когда параллельно проложенные кабели связи или силовые кабели, а также трубы коммуникаций генерируют существенные помехи.

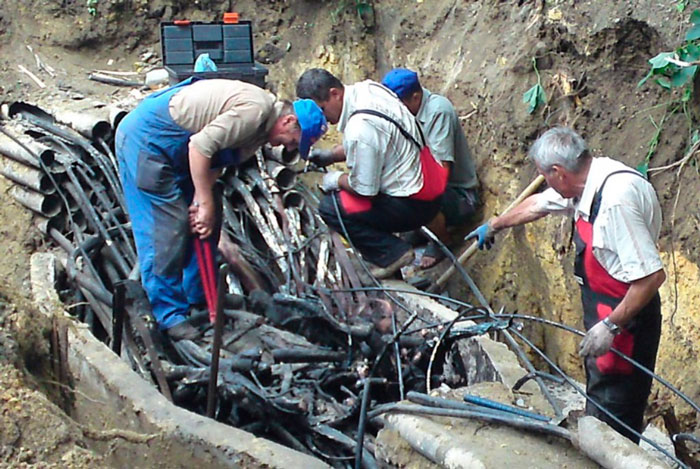

В конечном итоге малейшая ошибка может вылиться в огромные затраты и долговременный простой оборудования.повреждение подземного кабеля гифка

Чтобы подобного не происходило, как раз-таки и придумали электронную маркировку подземных кабельных линий и других сетей коммуникации (каждую на своей частоте).электронная маркировка подземных сетей коммуникаций

При этом не путайте, подобная интеллектуальная маркировка, это всего лишь дополнение к существующим методам обнаружения и обозначения трассы. И от них отказываться ни в коем случае нельзя.

Что такое электронная маркировка?

В чем суть электронной маркировки кабеля? Все очень просто. Рядом с действующей коммуникацией изначально в период строительства закладывается специальный маркер – “апельсин” в защитном пластиковом кожухе.

защитный маркер апельсин для подземного кабеля
защитный маркер апельсин для подземного кабеля

Этот маркер легко определяется с поверхности земли зондирующим прибором. Поисковый инструмент генерирует сигнал, что вызывает в маркере ответные колебания определенной частоты, которые и фиксируются на экране.

Особенно такие штуки эффективны в местах установки муфт и на поворотах трассы.где устанавливают электронные маркеры подземного кабеля

На маркер не нужно подавать никакого напряжения и к чему-либо подключать.

Представьте себе, что отныне при трассировке линии вам больше не придется:

1Ехать в ТП или на подстанцию, дабы отключать и откидывать концы кабеля.отключение рубильника2Переключать потребителя на резервную КЛ.схема АВР на 2 и 3 ввода с запуском генератора
3Подсоединять к жилам генератор.подсоединение к жилам кабеля генератора сигналов4Беcпорядочно бродить в наушниках по городу и среди постороннего шума пытаться услышать писк от источника сигнала.111
5Копать шурф, чтобы узнать глубину залегания.как проложить кабельный ввод в земле в частный дом

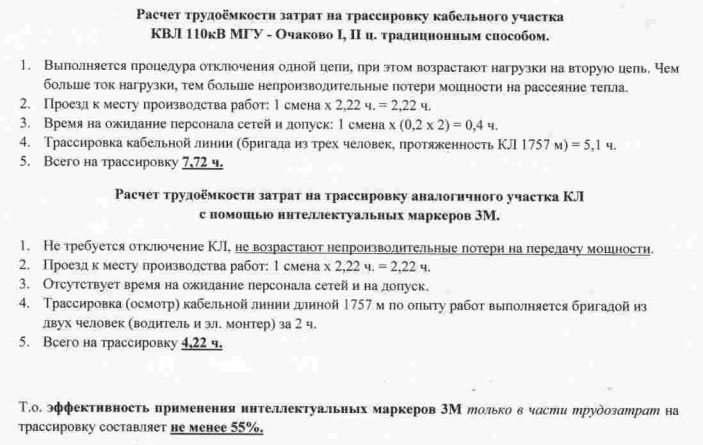

Ваши трудозатраты при этом снизятся минимум на 50%. Вот реальный расчет и сравнение подобной работы, выполненной на одном из филиалов ОАО “МОЭСК”. расчет трудозатрат при электронной трассировке кабеля

Срок службы маркера – от 50 лет и выше. Отдельные экземпляры можно закапывать на глубину до 2,4м и они будут прекрасно прослушиваться.глубина заложения маркера в земле

Правда их всегда рекомендуется закреплять с кабелем во избежание перемещения при движении грунтов.почему нужно закреплять маркер под землей

Пятно сигнала от них на поверхности достигает 2 метров.

Интеллектуальная маркировка подземных коммуникаций

Но главное преимущество этой технологии вовсе не в облегченном определении места прохождения трассы. Маркеры бывают не только пассивными, но и интеллектуальными.

Они имеют внутреннюю энергонезависимую память на базе чипа RFID. Чип расположен на пластиковом диске.конструкция электронного маркера для определения залегания кабельной трассы в земле

В отдельных моделях все это плавает в растворе пропиленгликоля.

Зачем это нужно помещать в жидкость? Во-первых, это позволяет закапывать маркеры в промерзающих грунтах (без риска потери сигнала).

А во-вторых, автоматически выравнивает диск в горизонтальное положение, в независимости от того, каким боком вы положили этот шарик в землю.автоматическое выравнивание маркера для коммуникаций в земле

В этот “буёк” при закладке вы можете записать всю необходимую информацию, а именно:

  • вид коммуникации

  • уровень напряжения

  • конкретное название муфты или фидера

кабельный чулок для монтажа кабеля и протяжки СИП

  • собственника кабельной линии

  • глубину залегания

  • угол разворота трассы

информация которая выводится от интеллектуального маркера в земле

То есть, отныне вы просто подводите маркероискатель в заданную точку, и моментально без поиска чертежей и документации, непосредственно “в поле” получаете всю интересующую вас информацию о кабеле.раскопка кабеля в земле поиск повреждения муфты

Более того, с помощью того же маркероискателя все ранее записанные данные можно редактировать и изменять, что называется в режиме реального времени. Для этого располагаете трассоискатель над маркером в земле, выбираете соответствующие пункты меню и вводите все изменения.

редактирование информации записанной в интеллектуальном маркере

Ведь в течение 50 лет может поменяться и собственник линии, и номер фидера. Не будете же вы раскапывать красный буй, чтобы внести в него новые данные.

Редактирование происходит напрямую через маркероискатель, даже без подключения к ноутбуку.

Интеллектуальный маркер выступает своего рода «вечным» опознавательным знаком, только не наружного исполнения, а подземного. При этом вандалы его никогда не смогут целенаправленно повредить.

Виды маркеров

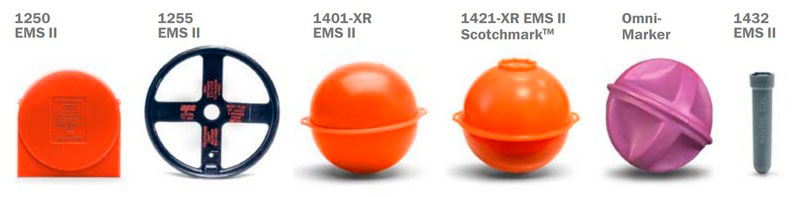

Какие вообще виды маркеров существуют?виды электронных маркеров для подземных коммуникаций

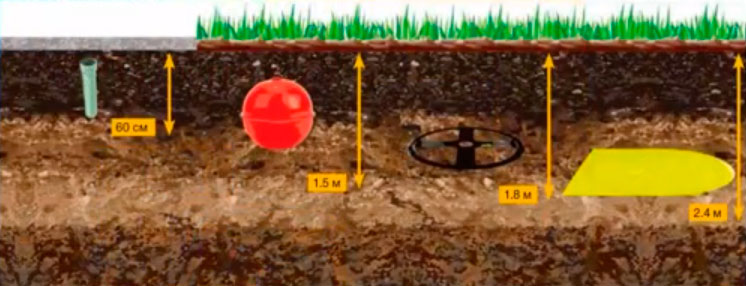

Широкое применение получили 4 типа:

  • околоповерхностный или пальчиковыйоколоповерхностный или пальчиковый маркер

Используется, если кабель залегает неглубоко, сразу под асфальтом или другим покрытием. Глубина считывания – 0,6м.технические характеристики пальчикового подземного маркера

Для установки достаточно просверлить отверстие диаметром 2см и воткнуть в него “пальчик”.

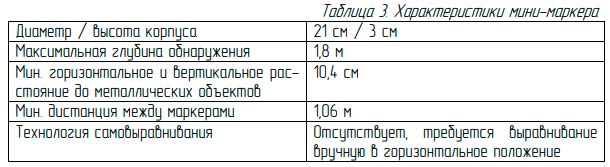

  • минимаркерминимаркер для электронной маркировки кабеля под землей

Ставится преимущественно в мягких грунтах, когда полноценный маркер считается избыточным решением из-за не совсем глубокой трассы (1,8м).технические характеристики минимаркера электронного для определения кабеля в земле

  • шаровой маркершаровой электронный маркер для подземных кабельных линий

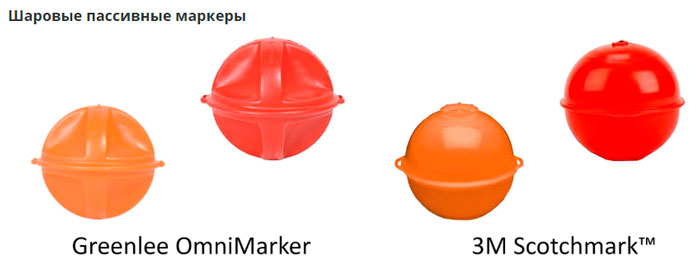

Самый распространенный тип всех маркеров для кабеля, муфт и других коммуникаций. Именно в них применим принцип интеллектуальности.технические характеристики шарового подземного маркера

Глубина обнаружения – 1,2м для интеллектуальных моделей и 1,5м для пассивных.

  • полноразмерный маркерполноразмерный маркер для кабельной линии

Используется для глубокозалегающих объектов – 2,0-2,4м.технические характеристики полноразмерного подземного маркера

При этом все маркеры никогда не закапываются вровень с трассой. Как правило, они проходят на 20см выше ее уровня.

Маркеры отличаются по цвету и имеют свою частоту сигнала. Это сделано для распознавания типа коммуникации:

характеристики шаровых интеллектуальных маркеров для подземных коммуникаций
характеристики шаровых интеллектуальных маркеров для подземных коммуникаций
характеристики шаровых интеллектуальных маркеров для подземных коммуникаций
  • красный – эл.кабель

модульно штыревое заземления для частного дома как сделать своими руками

  • оранжевый – телекоммуникации, связь

монтаж кабеля с изоляцией из сшитого полиэтилена

  • желтый – газопровод

как подключить термостат к газовому котлу

  • синий – водопровод

защита от протечек воды как подключить и настроить своими руками

  • черно-оранжевый – кабельное ТВ

Умная сигнальная лента

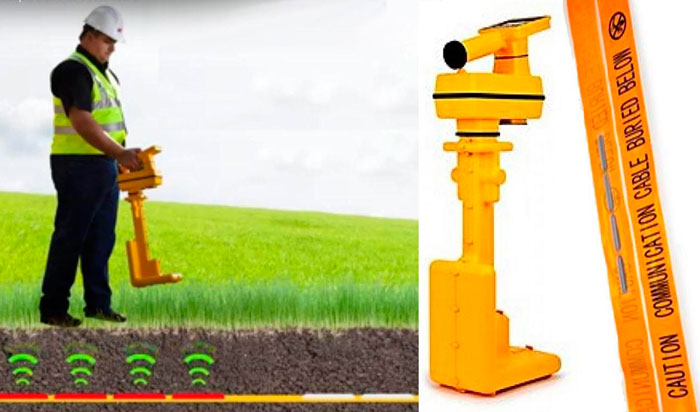

Помимо пластиковых маркеров, нечто подобное вшивается непосредственно в сигнальную ленту. Если круглые, преимущественно используются на муфтах, поворотах и пересечениях, то умная сигнальная лента применяется на прямых участках в плотной городской застройке.умная сигнальная лента с маркерами

Такая лента не боится порывов и повреждений, если вы конечно не воткнете лопату или что-то более серьезное непосредственно в сам маркер.поиск кабеля под землей с электронными маркерами на сигнальной ленте

Маркеры встроены в поверхность кластерами по 2 или 4шт в каждом. Расстояние между кластерами – 2 метра.

Сигнал за счет взаимного пересечения идет непрерывный. К сожалению, здесь маркеры не интеллектуальные и по ним можно только определить местоположение кабеля без излишних деталей и подробностей.

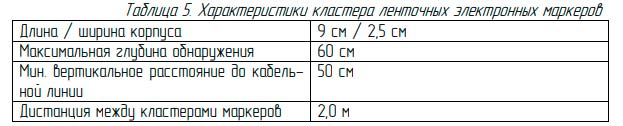

Ленты также имеют свою частоту в зависимости от типа коммуникации. Глубина обнаружения под землей – 60см.технические характеристики сигнальной ленты с интеллектуальными маркерами

При этом рекомендуемая высота закладки непосредственно над трассой коммуникации – 50см.

Провод спутник

Кто-то может справедливо заметить, зачем мне все эти сложности, я свой кабель и так найду, подключив генератор к соответствующим жилам.

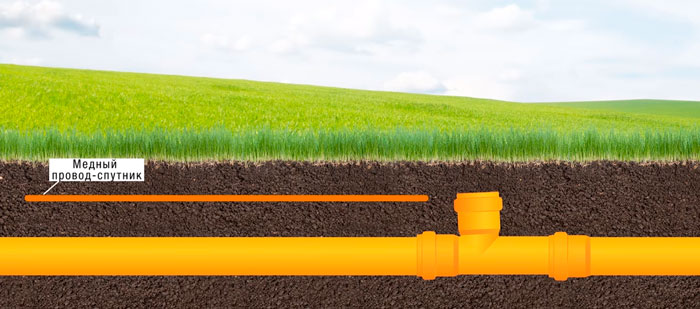

А если речь идет о коммуникациях без наличия металлических составляющих? Например, полиэтиленовый газопровод или оптоволоконные линии связи. как правильно сваривать оптоволоконный кабель

В такой ситуации обычно используется параллельно проложенный провод спутник. Хотя это никак и не регламентируется действующими отраслевыми стандартами, однако широко применяется.закладка провода спутника для трассировки подземных коммуникаций

Чаще всего в качестве проводника берут самый дешевый провод марки ПВ 1*2,5 или ПВ 1*4.

При этом, если объективно сравнивать все затраты, и особенно срок службы, то маркеры вчистую выигрывают по всем показателям у таких проводов. Вот здесь можете ознакомиться с уже реализованными проектами и отзывами по данной технологии.

Как закладывать маркеры?

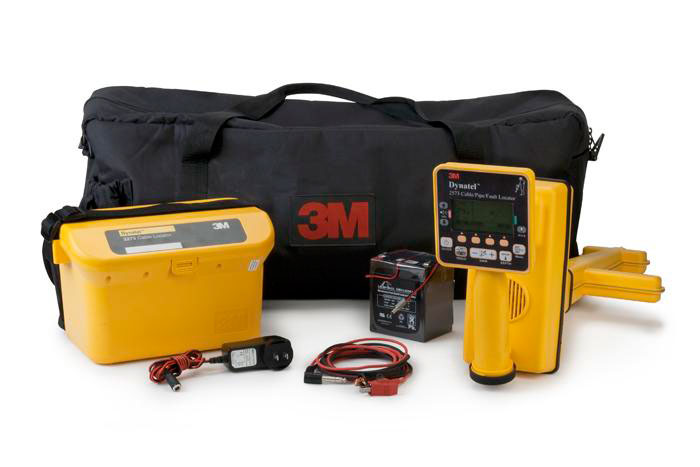

Лидером в производстве интеллектуального трассопоискового оборудования является известная фирма 3М.маркеропоисковое оборудование от 3м

Причем задействовав целый ряд комплексных решений от них, можно организовать единую инженерную сеть и выгружать все данные от маркеров в одну базу.организация единой базы привязки кабельных линий по электронным маркерам

То есть, вы получите электронную паспортизацию всех коммуникаций с привязкой к конкретной местности и информацию по каждой ремонтной муфте, трассе и соседним коммуникациям.

электронная база подземных коммуникаций с интеллектуальными маркерами
электронная база подземных коммуникаций с интеллектуальными маркерами

Особые условия и требования по закладке маркеров (нажмите + для раскрытия).

Правила укладки маркеров
правила и условия прокладки электронных маркеров для подземных кабелей и коммуникаций
правила и условия прокладки электронных маркеров для подземных кабелей и коммуникаций
правила и условия прокладки электронных маркеров для подземных кабелей и коммуникаций
правила и условия прокладки электронных маркеров для подземных кабелей и коммуникаций

Безусловно, удовольствие это дорогое (больше 100 тыс. рублей за бухту ленты длиной в 400м), поэтому и применять его нужно с умом.цена одного метра сигнальной ленты с электронными маркерами

На прямых участках при параллельном следовании с другими коммуникациями можно задействовать интеллектуальную сигнальную ленту. А вот пластиковые шары, закапывать только в местах установки муфт, на вводе в зданиях или ПС, на поворотах, изгибах и пересечениях.

где лучше всего устанавливать интеллектуальные электронные маркеры под землей
где лучше всего устанавливать интеллектуальные электронные маркеры под землей

При этом на других участках трассы, где нет посторонних кабельных линий, водопровода, газопровода и т.п., по прежнему никто не запрещает применять обычную недорогую сигнальную ленту.

Сплошная маркировка в данных условиях будет неоправданно дорогим удовольствием.

Источник — 3mrussia.ru
