Автомобильные предохранители

Защита электропроводки автомобиля от коротких замыканий и перегрузок не менее важна, чем такая же защита электрических сетей в квартире. Хоть для питания потребителей в ней используется источник, напряжением всего 12 В, но токи короткого замыкания на аккумуляторной батарее автомобиля очень высоки.

Если ток замыкания не прервать вовремя, он расплавит токопроводящие жилы проводников и их изоляцию. В месте короткого замыкания провода и окружающие их детали обшивки воспламеняются. Развивается пожар, распространяющийся по салону автомобиля. В считанные минуты он охватывает все транспортное средство, а вызванные на помощь пожарные тушат уже не нужную никому груду железа.

Для таких ситуаций владельцы автомобилей обязаны возить в салоне огнетушитель. При возгорании электропроводки к тушению приступают немедленно, привлекая на помощь водителей проезжающих мимо или припаркованных рядом автомобилей со своими средствами пожаротушения. При этом из салона немедленно эвакуируют людей и животных, забирают документы и ценные вещи, а один из пассажиров вызывает пожарную команду, даже если пожар кажется небольшим, а результат его тушения не вызывает сомнений.

Но беду гораздо проще предотвратить, чем исправить. Для этого необходимо соблюдать несколько простых правил.

Предохранители в автомобиле различаются номинальным током. Этот параметр указан на самом предохранителе и возле разъема, в который он устанавливается. При замене предохранителя используется только аналогичный. Если завысить номинальный ток установленного предохранителя, он не сработает при перегрузке. Заклинивший мотор дворников вместо предохранителя расплавит электропроводку, а последствия этого уже описаны в статье.

Занижение номинального тока предохранителя гарантированно приведет к его повторному выходу из строя при подключении нагрузки.

Заменяя предохранитель, определяйте номинальный ток не только по надписи на корпусе. Проверьте соответствие этого параметра цифре у гнезда, из которого вы его вынули. Это касается автомашин, приобретенных с рук, или прошедших через услуги автосервиса. Нет гарантии, что прежний владелец или автослесари не поставили взамен сгоревшего предохранителя первый, попавшийся под руку.

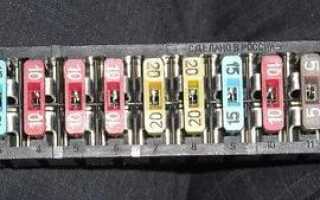

Колодка с предохранителями
Колодка с предохранителями

Второе правило: если предохранитель снова перегорел, не увеличивайте его номинал. Даже кратковременная попытка загрубить защиту приведет к пожару. Чтобы найти неисправность в электропроводке, обратитесь в автосервис. Если вы занимаетесь ремонтом автомобиля самостоятельно, то всегда возите с собой электрическую схему своей модели. В зависимости от особенностей модификаций автомобилей одной марки схемы незначительно отличаются, но отличия местами существенны: не совпадают цвета проводов, одна и та же нагрузка питается от разных предохранителей.

По схеме определяется, какие электроаппараты подключены к сгоревшему предохранителю, и есть ли разъемы, которыми их можно отключить. Выдернув разъем одного из потребителей, снова устанавливают исправный предохранитель и имитируют условия, при которых он перегорел (включают выключатель или поворачивают ключ зажигания). Если выхода из строя не произошло, ищут неисправность на отключенном участке, если нет – в другом агрегате, питающемся от этой же цепи. Если все потребители исправны, проверяется блок предохранителей и жгуты проводов, расходящиеся от него по салону. Это трудоемкий процесс, поэтому тщательно проверьте правильность своих действий, прежде чем его начать.

Третье правило: никогда не пользуйтесь «жучками». Даже если вы правильно подберете сечение проводника по току его плавления, вряд ли сможете обеспечить надежный контакт вставки с бортовой сетью. В месте установки «жучка» под нагрузкой произойдет нагрев контактов. Колодки предохранителей в современных автомобилях припаяны к печатной плате, от нагрева пайка расплавится, вывод колодки – окислится. Затем либо прогорит печатная плата, либо вы получите периодические отказы в работе электрооборудования.

Теперь рассмотрим особенности некоторых предохранителей, используемых в разных моделях автомобилей.

Предохранители цилиндрические

Эти защитные устройства применялись в отечественных автомобилях старого образца. Поскольку эти транспортные средства с успехом эксплуатируются до сих пор, то и предохранители к ним в магазинах продаются.

Цилиндрические предохранители
Цилиндрические предохранители

Плавкая вставка выполнена из цинка. При ее перегорании неисправный предохранитель трудно не заметить. Но на этом достоинства защитного устройства заканчиваются. К недостаткам же его относятся:

  • При установке предохранителя на короткое замыкание плавление вставки происходит прямо в руках пользователя. Поэтому ставить их нужно осторожно: сначала, держа предохранитель пассатижами, коротко коснуться им разъема. Если он не выйдет из строя, можно продолжить установку без применения инструмента.
  • Контактные площадки на предохранителе плохо закреплены и могут смещаться. Будьте внимательны и осматривайте контакты после установки.
  • Номинальный ток, указанный на корпусе защитного аппарата, трудно разглядеть. Поэтому при выборе требуемого предохранителя удобнее пользоваться данными, указанными на упаковке.

Предохранители ножевые

Эти предохранители лишены недостатков, присущих цилиндрическим. Вставка расположена в герметичном корпусе из изоляционного материала, и установка защитного устройства в гнездо блока полностью безопасна.

Ножевые предохранители
Ножевые предохранители

Номинальный ток определяется по цвету корпуса.

Цветовая маркировка ножевых предохранителей
Цветовая маркировка ножевых предохранителей

Определение перегорания плавкой вставки, расположенной внутри предохранителя, производится визуально, как показано на рисунке.

Неисправный и исправный ножевой предохранитель
Неисправный и исправный ножевой предохранитель

Контактный разъем для этого защитного устройства надежен и исключает перегревы и окисления выводов.
