3 схемы подключения мастер выключателя — без проводов, без клавиши, через контактор.

выключатель мастер кнопкаМастер-выключатель или мастер-кнопка — это очень простое устройство, которое добавляет безопасности в электрику любой квартиры и приносит спокойствие и комфорт в нашу жизнь.

Впервые с аналогами таких волшебных кнопок многие из нас могли познакомиться в зарубежных отелях.

Это когда выходишь из номера и достаешь из специального кармашка карту, а весь свет внутри автоматически отключается. Называется эта штука — карточный выключатель.карточный выключатель в домашних условиях

Все это можно реализовать и в домашних условиях без специальных карт. Причем “фишка” эта вовсе не для забывчивых граждан, как рекламируют некоторые электрики.

“Забывчивые” люди забудут не только про включенный свет или утюг в комнате, но и про эту самую кнопку 😊

Отдельные ретрограды и минималисты (“всю войну на пробках прошли!”) вообще категорически против подобных схем.

отзывы про мастер выключатель
отзывы про мастер выключатель

Недостатки у системы тоже имеются и не стоит этого скрывать.

Расширенный отзыв с негативными моментами из практики
недостатки и негативный отзыв про мастер выключатель в доме

Тем не менее, всего лишь один такой мастер выключатель может управлять не только освещением, но и розетками. Нажав клавишу возле входной двери, вы одним движением отключаете абсолютно всех потребителей за исключением приоритетной группы (неотключаемая нагрузка).

Неотключаемые линии – это те группы и розетки, которые в обязательном порядке должны продолжать работать, когда вас нет дома.

Сюда входят:

  • холодильник

  • газовый или электрический котелавтоматика электрического отопления 3 схемы

  • охранная сигнализация

  • система защиты от протечекзащита от протечек воды как подключить и настроить своими руками

  • серверная

  • видеонаблюдение111video

  • аквариум

Рубильник вместо мастер-кнопки

Самое элементарное разделение нагрузок организовывается при помощи дополнительного рубильника в эл.щите. Нет, не такого 😊рубильник в электрощите

Его еще называют выключателем нагрузки.что правильнее ставить на вводе в дом автомат или выключатель нагрузки отличия

Схема здесь простейшая, даже отдельного одноклавишника не требуется:

образец щитка с неотключаемой группой через рубильник или выключатель нагрузки
схема подключения неотключаемой группы через рубильник или выключатель нагрузки
Ошибка №1
Важно, чтобы рубильник при этом был номиналом выше или равен току вводного автомата.

Так как у него нет своей защиты и при превышении нагрузки он попросту сгорит.

Перед отъездом в отпуск вы открываете щитовую, отключаете этот рубильник, не трогая вводной автомат, и спокойно покидаете дом.щитовая возле входной двери

При всей своей простоте данная схема имеет один существенный недостаток. Далеко не у всех щитовая расположена прямо возле входной двери.

В частных домах она вообще может быть запрятана в подвале. Представьте себе, выключили вы рубильник и все освещение, а после этого давай выбираться в потемках на улицу.

И так каждый раз при покидании жилища. Тот еще экстрим и удобства.

Варианты монтажа – преимущества и недостатки

Поэтому на смену данному решению пришло удаленное управление нагрузкой 😊удаленное управление автоматическим выключателем инновации

С ним вам больше не нужно лезть в щитовую и щелкать там автоматами.

С виду мастер выключатель ничем не отличается от обычного. В качестве него, собственно говоря, и используется привычный нам одноклавишник. как подключать одноклавишный выключатель света

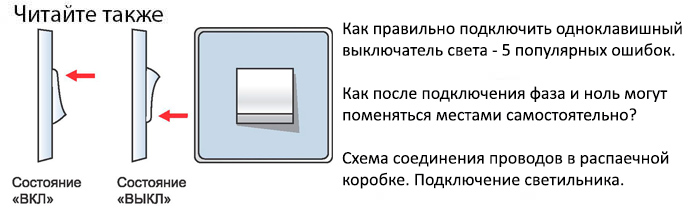

Нажали его вниз – все эл.оборудование в доме отключилось, вверх – включилось.оригинальный одноклавишный выключатель

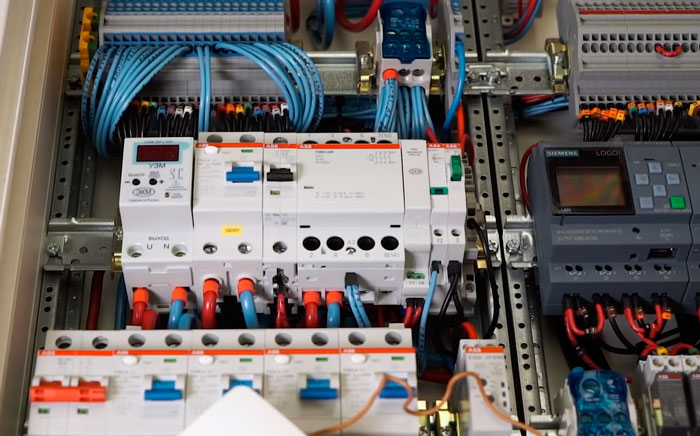

Вопрос, как это все реализовать с наименьшими затратами? Наиболее дорогой и сложный вариант – это программируемые логические реле или контроллеры (ПЛК).мастер выключатель на плк и реле

Помимо их высокой стоимости, учитывайте еще и цену различных защит, которые вам придется воткнуть в щиток, зная качество нашего эл.сетевого питания с его перепадами и скачками напряжения.

Чуть менее дорогой – импульсные реле. У них главное преимущество в том, что обмотка устройства будет находиться под напряжением только в моменты переключения. схема подключения импульсного реле для освещения

Мы же рассмотрим наиболее доступную для всех схему – на модульном контакторе.

Располагается он в общем эл.щите, где занимает по ширине место не более одного (при однофазном исполнении) или трех автоматов (при исполнении на четыре контактные группы).контактор четырехконтактный

Схему подключения контактора с мастер кнопкой может воплотить в жизнь практически любой электрик. Для импульсных реле, а тем более программируемых, придется искать хороших, грамотных специалистов.

Да и при выходе из строя такой замысловатой системы, вы ее навряд ли почините самостоятельно и будете вынуждены сидеть без света до прихода эл.монтажников.

Схема с контактором наиболее ремонтопригодна и проста в эксплуатации.

Выбор контактора

Как правильно подобрать контактор или пускатель? чем отличается контактор от пускателя

Современный модульный контактор это уже не то громоздкое оборудование, что раньше.

Он отличается компактностью (монтаж на din-рейку) и отсутствием раздражающего шума при работе.модульный контактор АББ

При выборе в первую очередь обращайте внимание на номинальный ток. Самые ходовые — это на 20А, 40А, 63А.что означают надписи на автоматических выключателях

Контактор должен спокойно пропустить через себя не только всю подключенную через него нагрузку, но и не расплавиться при ее кратковременном превышении. Своей то защиты у него нет.

Ошибка №2
Поэтому нельзя, чтобы номинальный ток контактора был меньше, чем ток вводного автомата.

Желательно, чтобы он превышал на одну ступень его величину. Например, автомат 25А или 32А – контактор 40А; автомат 50А – контактор 63А и т.д.

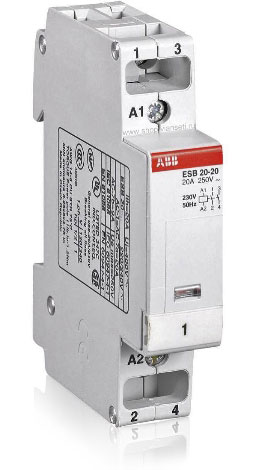

Ток, на который рассчитаны контакты можно найти на корпусе оборудования.что обозначают надписи на контакторах модульных

Вот эта надпись обозначает, что устройство имеет два ряда контактов, рассчитанных на максимальный ток в 20А на каждой паре.

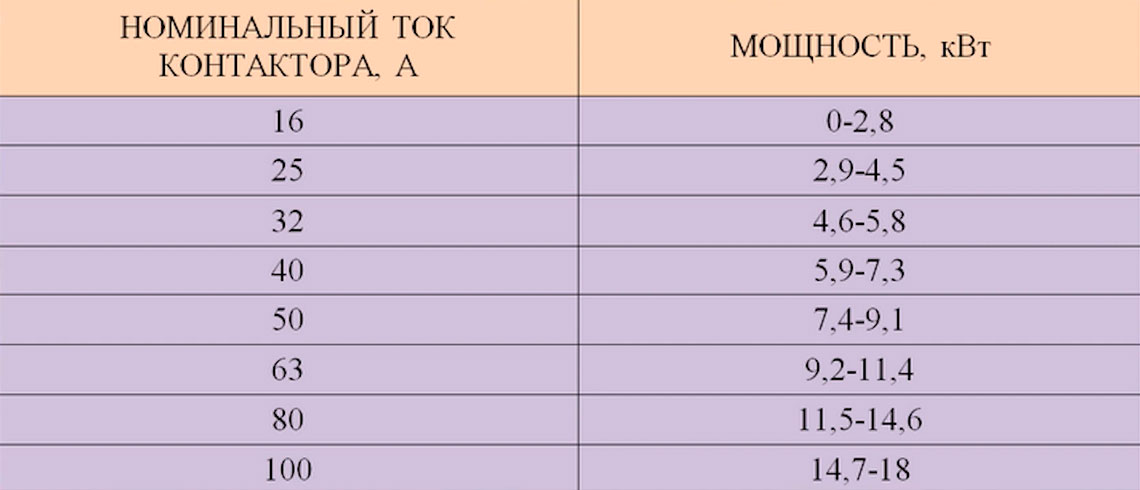

То есть, суммарно к нему можно подключить нагрузку в 40А или ~ 8кВт.таблица токов и нагрузки которую можно подключить через контактор

Ошибка №3
Но это вовсе не значит, что он подойдет при вводном автомате в 25А или 32А.

Еще обращайте внимание на другие надписи и обозначения. К примеру, буковка “S” говорит о том, что это оборудование пониженной шумности.контакторы пониженной шумности с буквой S в обозначении

У Hager есть такая серия. Для дома с щитовой внутри помещения желательно покупать именно бесшумные модели.

Нормально открытый или закрытый контактор – что лучше?

Еще смотрите на исполнение устройства. Контакторы бывают с нормально открытыми (NO) и нормально закрытыми контактами (NC).какой автомат выбрать в электрощиток дешевый или дорогой

Ошибка №4
Нам понадобятся открытые, а не закрытые.

Это означает, что когда на включающую катушку пускателя не поступает напряжение, силовые контакты остаются разомкнутыми и ток через них не проходит.

Вот соответствующий рисунок и обозначение такой серии на корпусе устройства. контакторы с нормально открытыми и нормально закрытыми контактами обозначение

Казалось бы, контактор с нормально закрытыми контактами намного лучше, ведь у него катушка не будет все время находится под напряжением 220В.

Однако всегда берите в расчет и учитывайте не только нормальные режимы, но и аварийные.

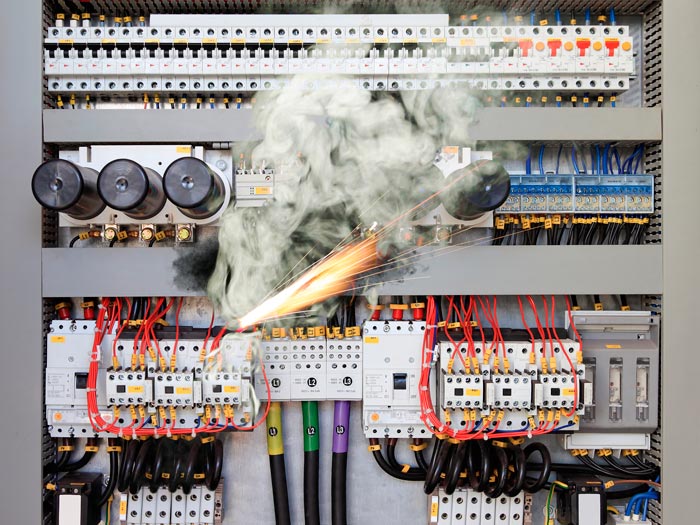

В аварийной ситуации (повреждение, возгорание и выход из строя управляющей катушки) у вас вся щитовая и приборы остаются под напряжением. А такого быть не должно.короткое замыкание в щитовой

При залипании вводного автомата возникает серьезная проблема с обесточиванием всего дома.

Кроме того, катушка соленоида у контактора с NO (нормально открытый) будет под напряжением, когда вы находитесь дома. В то время как с оборудованием NC, когда вас дома нет. Грубо говоря, контактор NO будет «гудеть», когда вы рядом, поблизости, а NC — когда вы далеко.

Представьте, что это отпуск протяженностью почти в месяц или более. Второй вариант (NC) менее безопасный и в свое отсутствие вы попросту не сможете оперативно среагировать на развитие аварийной ситуации.

Где устанавливать выключатель?

Итак, что мы имеем в исходных данных? Возьмем самую элементарную схему эл.снабжения любой квартиры или дома.

У нас есть однофазный эл.щит с двухполюсным автоматом на входе и вводным УЗО после него.

Далее идут модульные автоматы, от которых запитаны как линии освещения, так и розеточные группы. В том числе неотключаемая нагрузка – холодильник и охранная сигнализация.схема электроснабжения типовой квартиры с контактором и неотключаемой группой

Куда здесь подключать мастер выключатель? Для начала определимся с его правильным размещением.

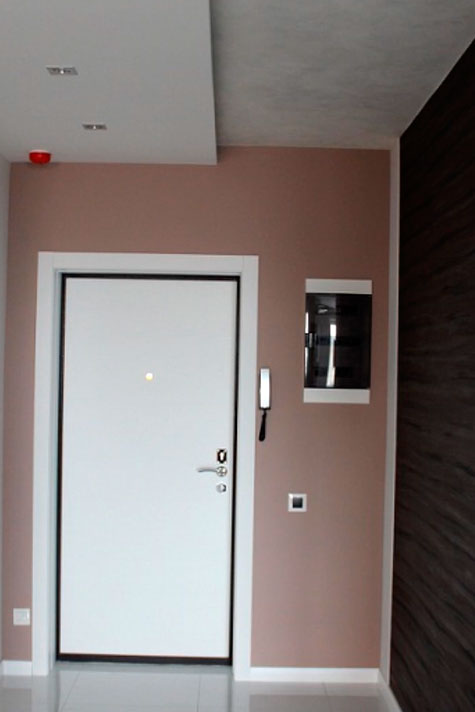

Одноклавишный выключатель света монтируется возле двери на выходе из квартиры.

Ошибка №5
Только не ставьте его в одной рамке с выключателем общего света в коридоре или прихожей.

куда нельзя ставить мастер выключатель

Иначе гости будут постоянно по ошибке клацать по этой клавише, не зная, что она “хитрая”, и отключать весь дом.проблемы с мастер выключателем в квартире

Кто-то даже прибегает к сверхскрытому и секретному монтажу данной кнопки 😊куда спрятать мастер кнопку возле двери

Ошибка №6
Также не советуем ставить клавишу на стандартной высоте в 90см.

Лучше разместить этот выключатель как можно выше, подальше от маленьких детей, если таковые имеются в семье.высота установки мастер выключателя в доме

Контактор монтируете в щитке сразу после защитного УЗО.

Схема подключения контактора

Переходим к подключению проводов. У каждого контактора имеется катушка управления с выходами А1 и А2.

На них нам и нужно завести напряжение 220В. Причем питающая фаза, провоцирующая замыкание силовых контактов, как раз и подается через тот самый мастер-выключатель.

Итоговая схемка:схема подключения мастер выключателя в щитке через контактор

Ошибка №7
Перед контактором и мастер кнопкой не забудьте установить отдельный автомат для защиты катушки!

Витки катушки при длительной работе могут перегреться и замкнуть между собой. Без соответствующей защиты все это неминуемо приведет к пожару.

Ошибка №8
Автомат выбирайте минимального значения Iном=2-3А, а не 10А!
на сколько ампер должен быть автомат для защиты катушки контактора с мастер выключателем
на сколько ампер должен быть автомат для защиты катушки контактора с мастер выключателем

Схема подключения здесь следующая: фазу с УЗО заводите на автомат защиты катушки, а выход с него пускаете на одноклавишный выключатель. Далее провод подключается на конец катушки А2.

На начало А1 цепляете нулевую жилу. Через силовые клеммы 1-2, 5-6 будут подключаться провода на все остальные автоматы в щитке.

Для того, чтобы на выключателях и контакторе было удобнее зажимать двойной провод под одну клемму, используйте специальные наконечники НШВИ-2.обжатый двойной наконечник НШВИ-2

Приоритетная группа (холодильник + сигнализация) подключается напрямую после УЗО.

Однолинейная схема подключения мастер-выключателя через контактор будет выглядеть следующим образом:однолинейная схема подключения мастер выключателя через контактор

Разделение на группы потребителей, отключаемую-неотключаемую нагрузку вы делаете самостоятельно в зависимости от ваших потребностей.

Ошибка №9
Собрать такую схему только на одном выключателе без контактора не получится.

Все одноклавишники рассчитаны на максимальный ток не более 10-16А.

Схема без проводов

А что делать, если у вас дома уже сделан ремонт и возле двери нет никакого отдельного выключателя? Не будете же вы штробить заново стены и срывать обои, чтобы протянуть туда провода.

Можно ли подключить мастер выключатель в этом случае? Да, можно. Для этого вам понадобится дистанционный выключатель на радиоуправлении.

Такие продаются во многих китайских магазинах на Али. Их даже используют как проходные. 111_41

Просто приклеиваете его на любую поверхность (хоть на стекло), а в щитке перед контактором устанавливаете силовой радиомодуль величиной со спичечный коробок.

выключатель света без проводов настенный
управление освещение с брелка
Ошибка №10
Только опять же, не подключайте всю нагрузку через этот модуль напрямую.

Он на это не рассчитан. Его нужно ставить именно перед катушкой контактора, а не вместо него!

К одному такому модулю можно привязать даже не один, а несколько выключателей или вообще брелок для удаленного управления из машины.дистанционный выключатель как мастер кнопка Подробнее

Схема расключения проводов с беспроводной дистанционной мастер-кнопкой приведена ниже:схема подключения мастер кнопки на дистанционном беспроводном выключателе через контактор
