3 схемы подключения автоматики электрического отопления.

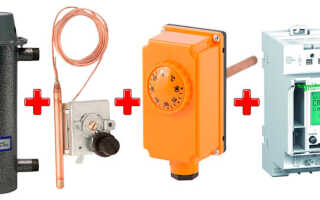

автоматика для электрокотла элементыПрактически любой электрический котел требует обязательного наличия автоматики управления.

Вы не можете установить один единственный выключатель на вводе, которым будете запускать и отключать обогрев.

Должна быть определенная система безопасности и приборы отслеживания температуры теплоносителя. Давайте же рассмотрим, как собрать такую систему, разберем ее схему и функциональность отдельных элементов.

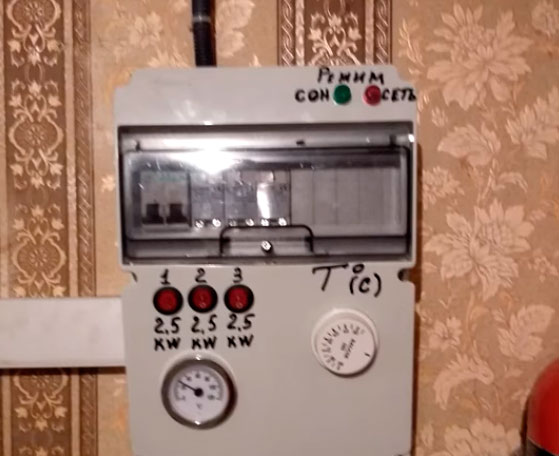

При этом остановимся на самых минималистичных и простейших вариантах, которые вы сможете собрать самостоятельно своими руками.щиток с автоматикой системы отопления своими рукамиВедь как известно, чем меньше элементов, тем больше надежность всей системы. Поэтому самые простые варианты и работают дольше и надежнее остальных.

Выбор вводного автомата и пускателей

Принципиальная схема автоматики электрокотла всегда начинается с подачи напряжения через вводной автомат.трехфазный вводной автомат

Электрическое отопление подразумевает, как правило, наличие трехфазного ввода 380В. Значит и автомат должен быть трехполюсным. как выбрать хороший автоматический выключатель для дома и квартиры

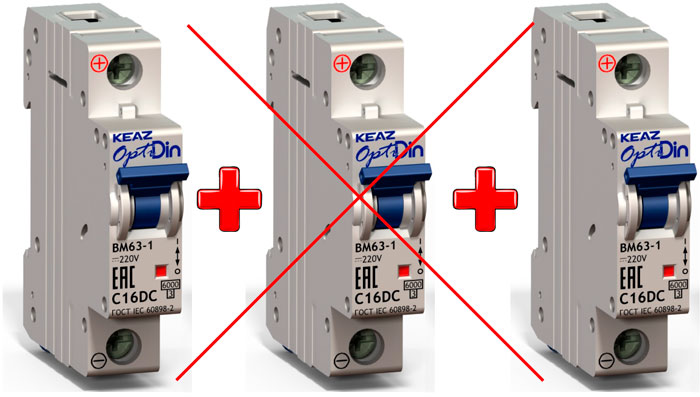

Обратите особое внимание, это должен быть именно один трехполюсный выключатель, а не три отдельных однополюсных.три однофазный или один трехфазный автоматический выключатель для отопления

При КЗ и повреждении греющего элемента любой фазы, защита должна прекращать подачу напряжения по всем фазам.

После вводного автомата фазные проводники нужно разделить.что правильнее ставить на вводе в дом автомат или выключатель нагрузки отличия

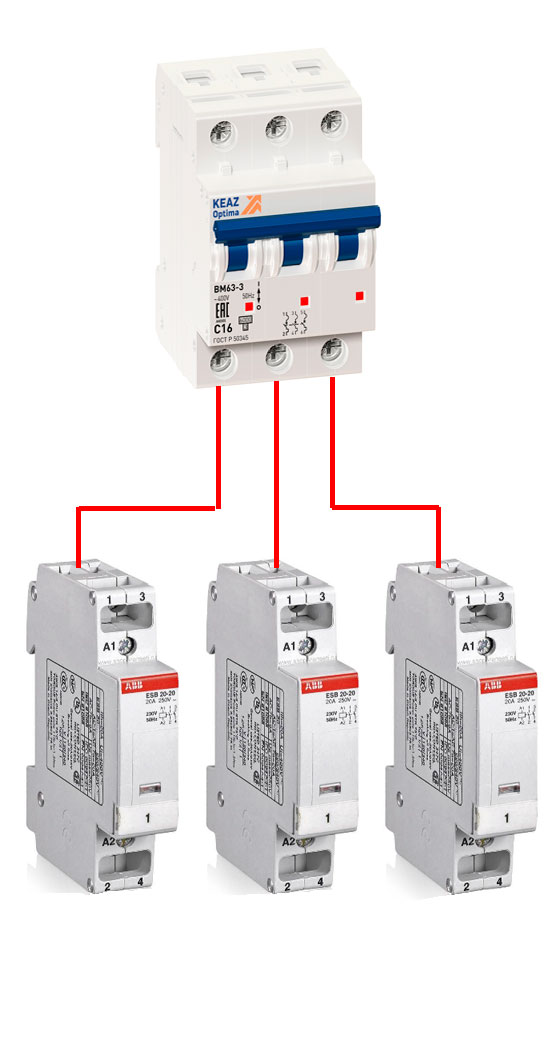

Делается это на электромагнитных пускателях.вводной автомат и разделение фаз через пускатели на котел

Именно на них и ложится основная работа по автоматической коммутации эл.сети. Автомат то вы включаете и выключаете ручками, а пускатель будет это делать без вашего участия, на основе подачи управляющего напряжения от соответствующих датчиков. чем отличается контактор от пускателя

При этом в отличие от автомата, покупайте три отдельных однофазных модульных пускателя. Старые модели типа ПМЛ, ПМА, КМИ здесь не подойдут. И дело вовсе не в их шумной работе и громких щелчках.цифробуквенное обозначение клемм контактора ИЭК

Модульный трехфазный экземпляр в едином корпусе, тоже будет не пригоден для нашей схемы.контактор КМИ Шнайдер электрик

Самое главное преимущество однофазных – возможность ручной и очень простой регулировки мощности электрокотла. Подробнее об этом будет сказано ниже.что означают сокращения в названии пускателей

К силовым клеммам каждого контактора, как раз-таки и подключаются нагревательные элементы (ТЭН, электроды) котла отопления.подключение котла отопления через пускатели

Простая регулировка мощности электрического отопления

Замкнутое или разомкнутое положение контактов зависит от того, подано или снято напряжение с его катушки управления. Получается, чтобы собрать автоматику, на клеммы этих самых катушек мы должны через какие-то другие элементы подавать управляющие сигналы (напряжение).

Катушка имеет два контакта А1, А2.магнитный однофазный пускатель и его контакты катушки управления

При покупке обращайте внимание, пускатели могут идти с катушками на 380В и 220В. Лучше брать последний вариант.

В этом случае на один из контактов вы напрямую подключаете нулевой проводник, а в разрыв второго устанавливаете кнопки-микровыключатели.кнопки микровыключатели

Для чего они нужны? Благодаря им, у вас появляется возможность включать поочередно 1,2 или 3 тэна, тем самым увеличивая или уменьшая мощность отопления.

К примеру, на улице за окном температура -5С. Нажимаете одну кнопку и запускаете в работу всего один ТЭН мощностью 2квт. Ударили морозы -25С, нажимаете все три кнопки и повышаете мощность в три раза.

При этом количество ступеней обогрева будет зависеть от номинальной мощности каждого нагревательного элемента. Если они все будут по 2квт – это всего три ступени.инфракрасная картина обогреватель реально ли греет пленочный настенный обогреватель

А вот если один будет 2квт, второй 3квт, а третий 4квт, то количество ступеней автоматически возрастает до семи!

Все будет зависеть от того, какие фазы (тэны) и в какой последовательности подключать.

  • по отдельности 2квт – 3квт – 4квт

  • вместе 2квт+3квт+4квт

  • раздельно 2квт+3квт

  • раздельно 2квт+4квт

  • раздельно 3квт+4квт

То есть, благодаря этим маленьким кнопочкам и раздельным модульным пускателям вы получаете простейшую схему для регулировки мощности электрического отопления.

Ток в цепях управления катушек очень небольшой (несколько миллиампер). Соответственно ставить сюда полноценные выключатели не нужно.

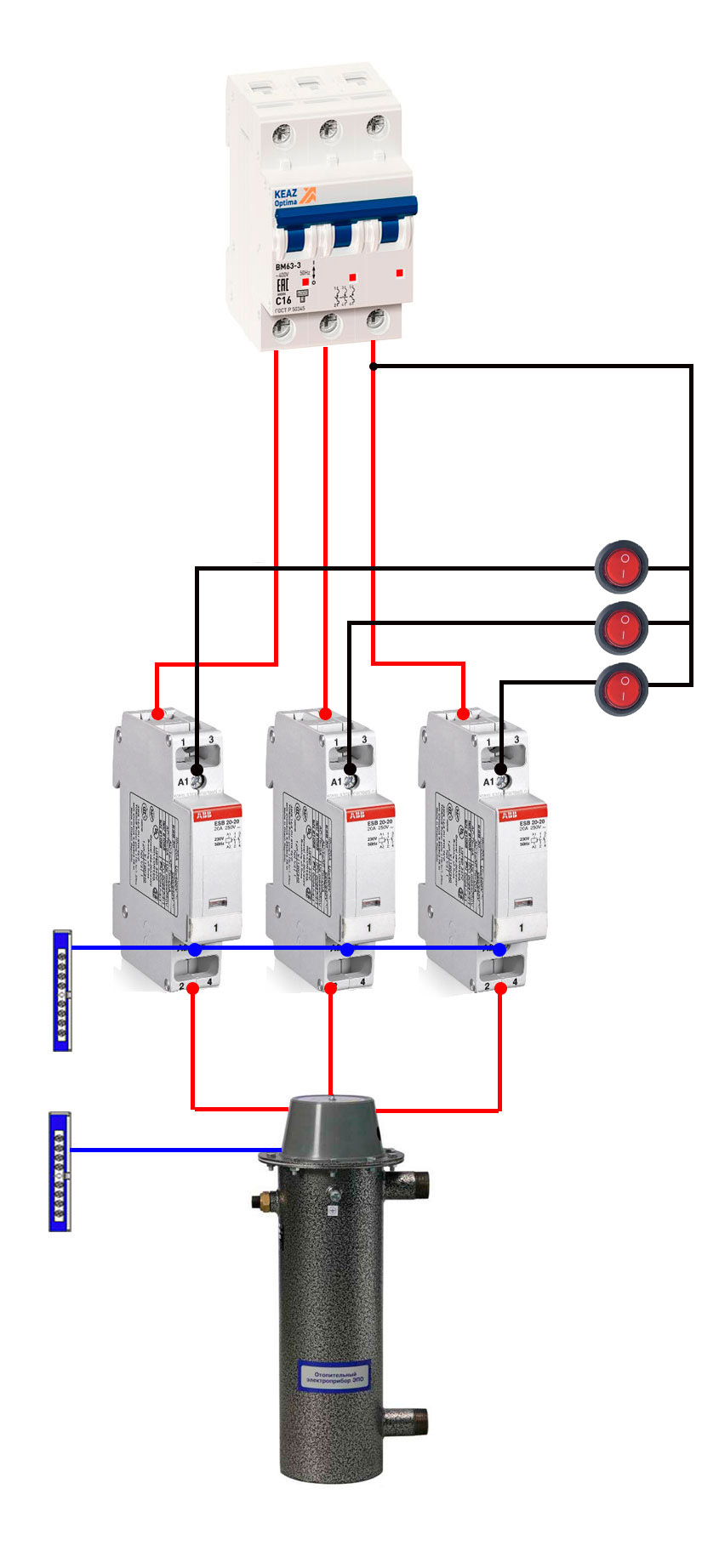

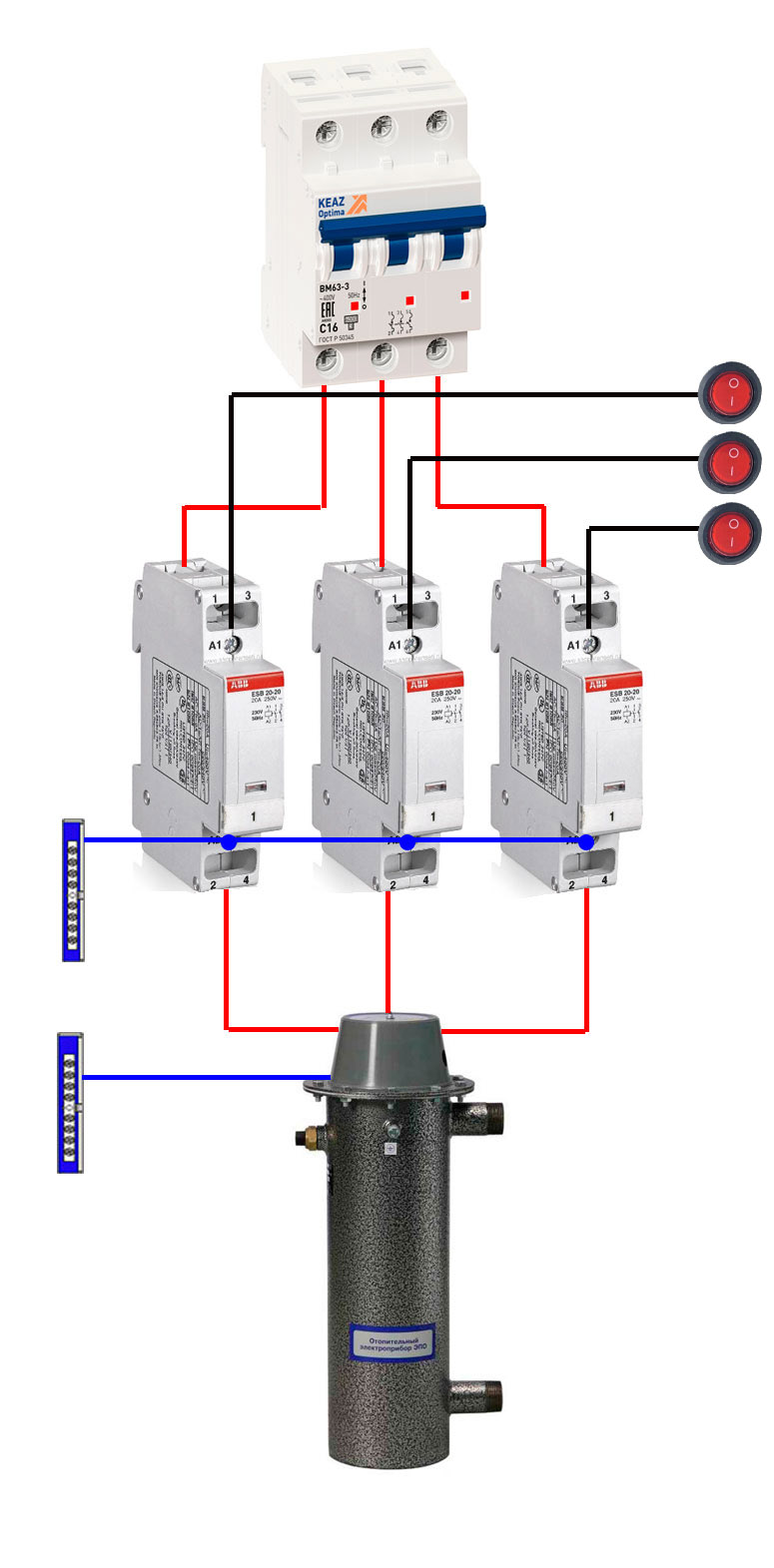

На все эти три микровыключателя должна быть подана одна фаза. Допустим фаза С. Берете ее с нижних контактов вводного автомата.схема включения котла отопления

Вот именно из этой точки и начинается вся дальнейшая схема автоматики.

Зачем нужен предельный термостат

Обязательный элемент такой схемы – предельный термостат.

предельный термостат для электрокотла
предельный термостат для электрокотла

Это защитное устройство, которое отключит ваш электрокотел, если он пошел, что называется в разнос.

Например, перестал работать циркуляционный насос или где-то образовался засор. В результате этого температура начала резко возрастать и превысила допустимые значения.как правильно измерять температуру пирометром

Данную температуру вы устанавливаете самостоятельно при помощи ручного регулятора.

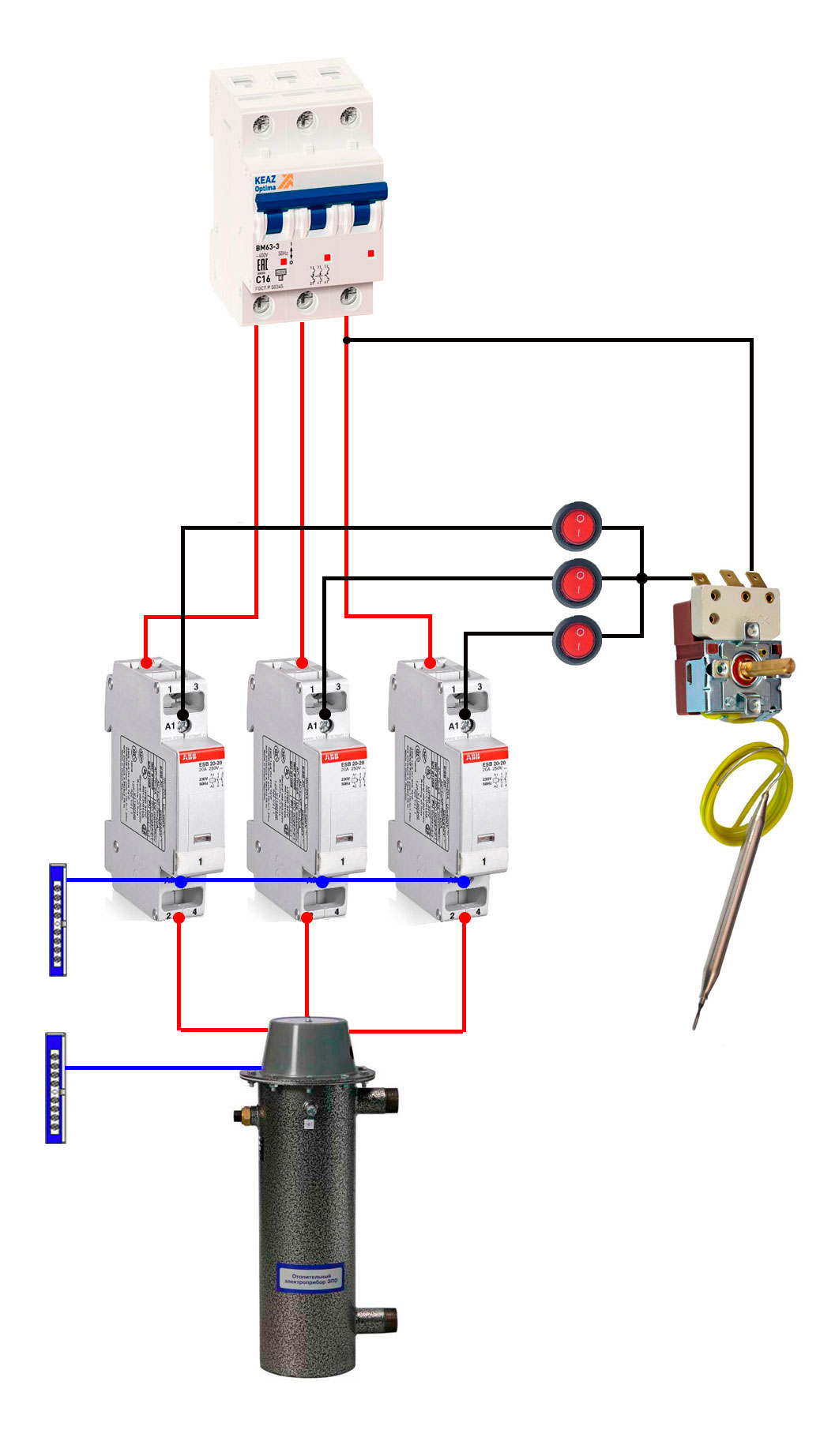

Так как это защитный элемент, который должен полностью “гасить” котел, подключать его нужно последовательно в разрыв управляющей фазы, как на рисунке внизу.схема управления отоплением с предельным термостатом

Регулировка температуры воды

Помимо безопасности, нам потребуется еще один элемент. Элемент управления, который будет его периодически включать и выключать для поддержания заданной температуры воды.

Этим устройством является рабочий термостат.

подключение рабочего термостата на электроотопление
подключение рабочего термостата на электроотопление

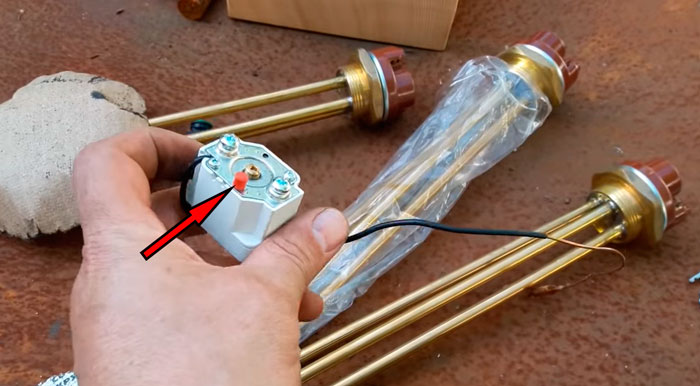

Не путайте его с предельным. В предельном имеется взводимая вручную кнопка, которая при срабатывании препятствует самостоятельному включению датчика.кнопка ручного включения в рабочем термостате

То есть, когда он сработал один раз, вам потребуется осмотреть всю систему и схему, дабы разобраться в причине срабатывания. И только после этого, нажав эту кнопочку, отопление можно будет запустить заново.

Рабочий термостат включается-выключается без вашего участия, в зависимости от выставленной на нем температуры.

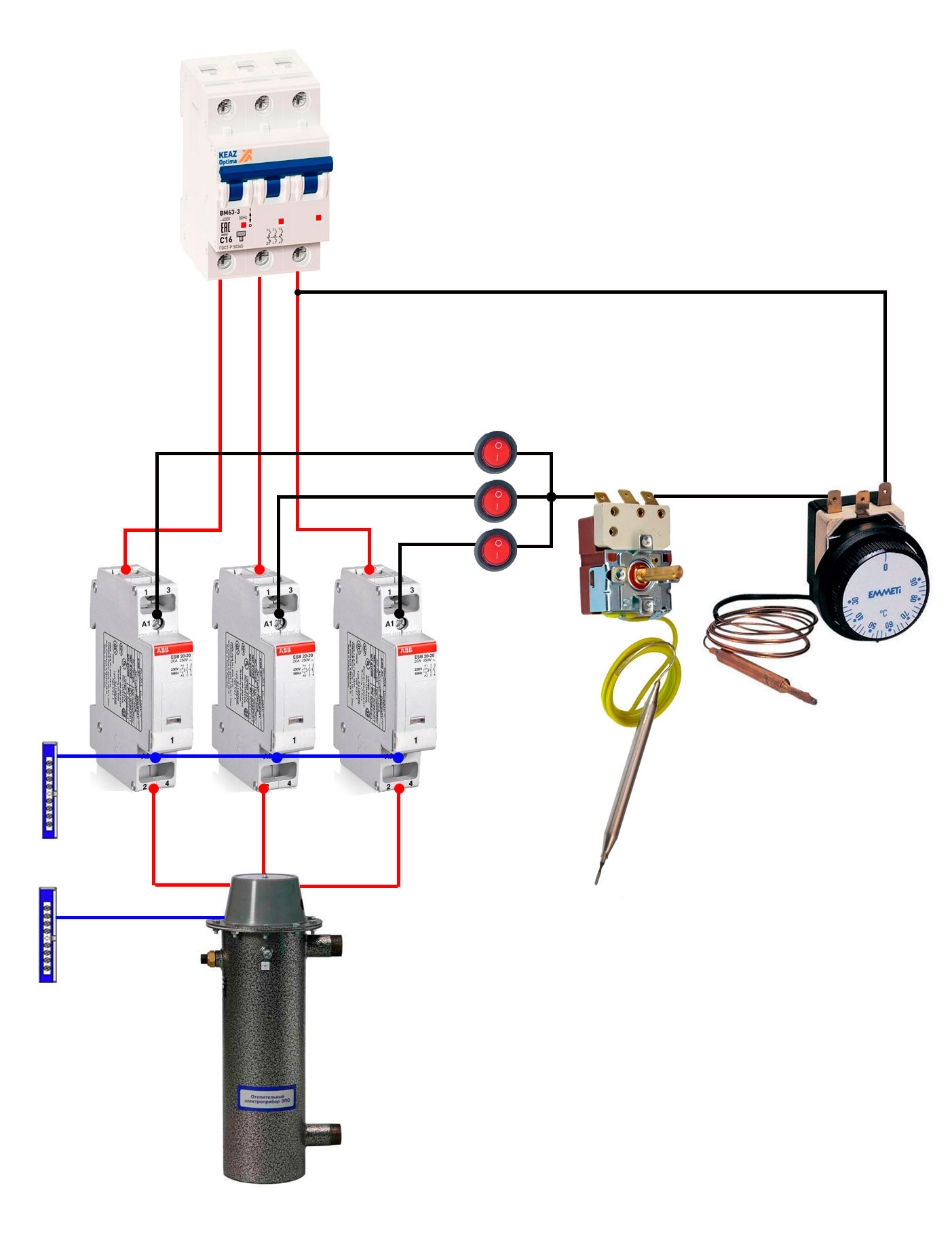

Данный термостат монтируется после предельного, опять же в разрыв цепи.схема подключения рабочего термостата

Таким образом мы получили элемент защиты и элемент управления. В принципе, это и есть самая примитивная схема №1 для автоматики электрического отопления.

Комнатный термостат и экономия электроэнергии

Чтобы получить более функциональный вариант, добавим сюда прибор для отслеживания температуры воздуха в помещении – комнатный термостат.комнатный термостат

Ему не важно какая будет температура котловой воды, он реагирует именно на комфортную температуру воздуха в вашем доме.

По аналогии с предыдущими элементами монтируете его в разрыв, перед рабочим термостатом. Вторая простейшая схема готова.схема автоматики управления электрокотла и электрического отопления своими руками

Но человек всегда стремится к большему и помимо комфорта при электрическом отоплении, всегда хочется еще и сэкономить. Все таки электроотопление за редким исключением, в наших реалиях не совсем дешевая штука.сколько электроэнергии потребялет электрический теплый пол как рассчитать

Как это сделать, усовершенствовав вышеприведённую схему подключения? Для этого дела существует ночной тариф.

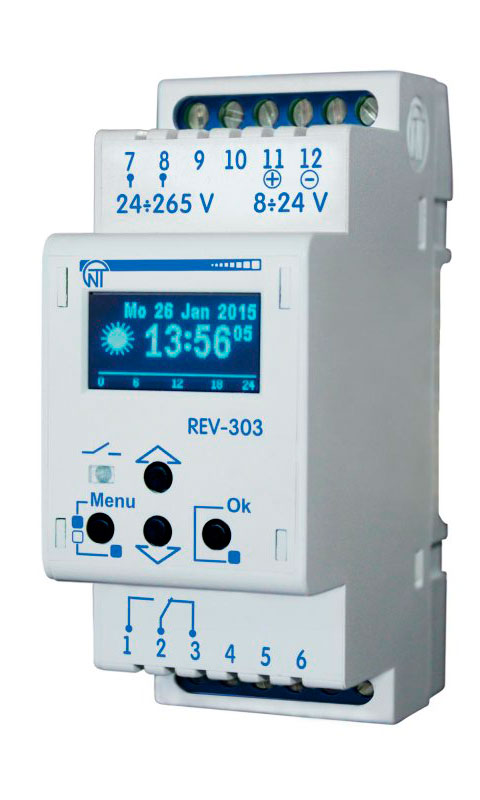

Чтобы им воспользоваться в полной мере, нам потребуется реле времени.реле времени на дин рейку

Оно будет запускать электроотопление только в заданный промежуток суток. Размещайте его в схеме перед комнатным термостатом.схема автоматики электроотопления своими руками

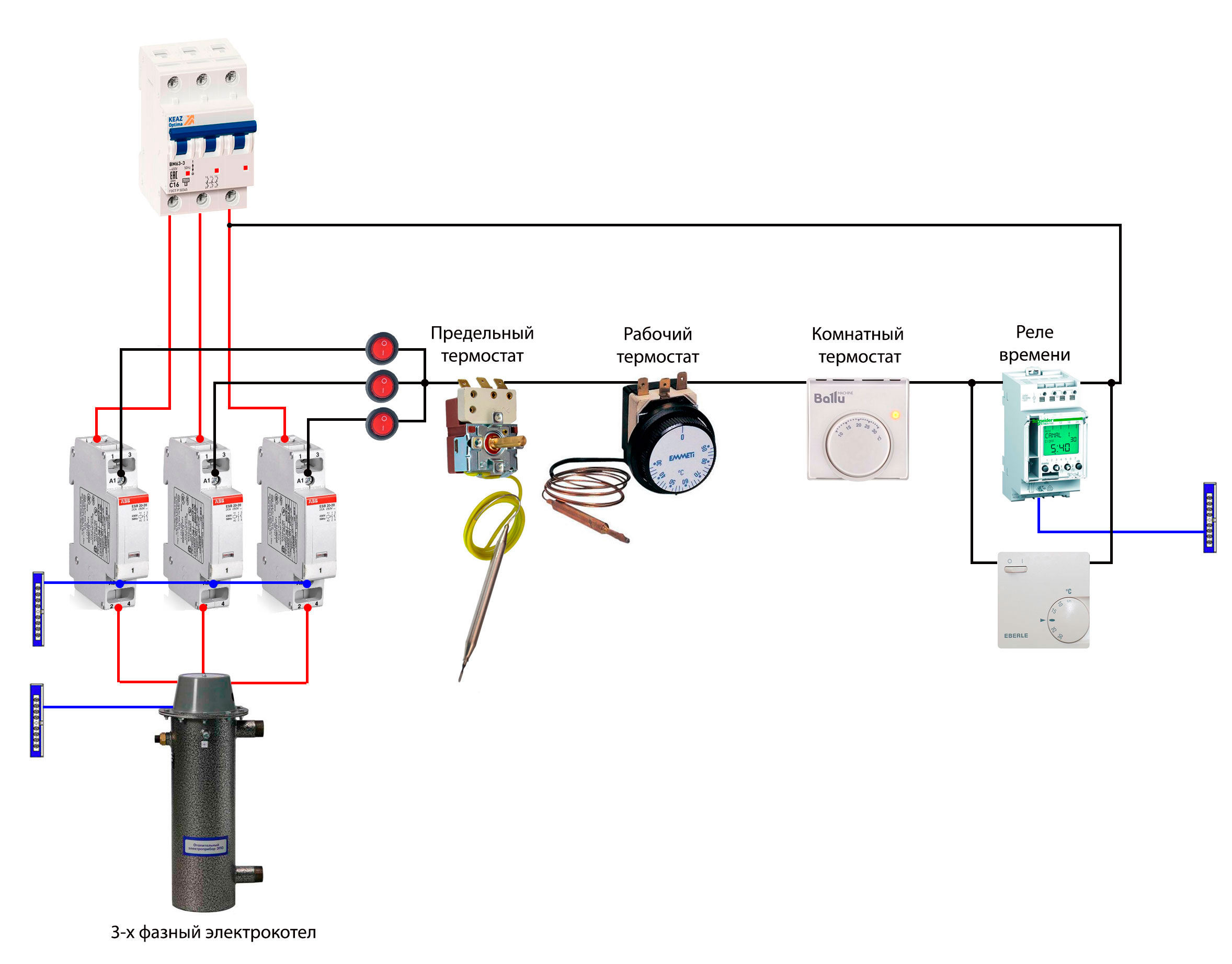

Однако при этом обратите внимание на один нюанс. При наличии в схеме такого устройства, обязательно параллельно ему монтируется термостат минимальной температуры воздуха.схема электрического отопления с автоматикой и датчиками температуры и времени

Днем в ваше отсутствие, температура на улице может резко упасть. Уезжали при -5С, приехали вечером — за окном минус 25С. Соответственно и дома существенно похолодает.

Стены начнут выстывать, так как реле времени попросту не даст запуститься отоплению раньше запрограммированного часа. Чтобы этого не случилось вам и потребуется своеобразная “шунтирующая” перемычка.

Она запустит отопление, как только температура в доме упадет ниже минимального порога. В итоге не даст дому остыть, а системе разморозиться.энергоаудит и обследование теплопотерь дома тепловизором

Чтобы визуально наблюдать включены датчики или выключены в данный момент, можно подключить в общую точку перед микровыключателями сигнальную лампочку и вывести ее на видное место.

Особенно это полезно при нахождении щитка управления и самого котла в подвале дома или в соседней пристройке.китайская вебасто для отопления гаража без газа, дров и электричества

Большинство заводских электрокотлов отопления построено именно на таких принципиальных схемах управления. Есть одна питающая линия (фаза), подающая сигнал на катушку прибора с силовыми элементами, а все дополнительное оборудование, датчики и релюшки, как раз-таки и “навешиваются” на эту самую линию, выполняя защитную и контролирующую функции.

Как видите, ничего сложного и замысловатого здесь нет.
