Разделительный трансформатор 220В / 220В

Что такое разделительный трансформатор 220В / 220В?

Трансформаторы бывают повышающие и понижающие, например понижающий 220В / 12В. Но существуют  трансформаторы, у которых как на входе, так и на выходе напряжение тока 220 В /220 В. Кажется странным, почему используется аналогичное напряжение при выходе из трансформатора? Дело в том, что, две одинаковые обмотки не соприкасаются друг с другом, вторая обмотка работает автономно.

Принцип работы разделительного трансформатора 220В / 220В

Следует принять во внимание неоспоримый факт: в наш дом «приходят» проводники, которые поставляют электроэнергию для наших потребительских нужд — это приготовление пищи, стирка, свет и тепло. Если случайно коснуться обоих проводников фазы и нуля, через тело человека пойдет опасный потенциал. Известно всем, чем все может закончится.

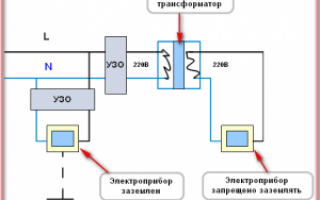

На вторичной обмотке трансформатора нулевой провод не имеет заземления (смотрите схему). Случайное прикосновение к проводникам или к прибору не приносит вред человеку, т.е. прикосновение безопасно. Но стоит отметить, на вторичной обмотке все же присутствует опасный потенциал, случайное прикосновение к проводнику и одновременно к металлическому стояку холодной воды, может угрожать жизни человека.

разделительный трансформатор
разделительный трансформатор

Внимание! Вторичная обмотка разделительного трансформатора должна оставаться изолированной от земли.

Обязательно прочтите подробные статьи про стабилизаторы (как их подключить, схемы УЗО, как выбрать) :

  • «Стабилизатор напряжения для дома и дачи — принцип работы«
  • «Как правильно выбрать и подключить стабилизатор напряжения?«
  • «Как выбрать стабилизатор напряжения для газового котла?«
  • «Трехфазный стабилизатор напряжения: схема УЗО«

Еще одно преимущество разделительного трансформатора 220В / 220В

Трансформатор сглаживает скачки напряжения и соответственно не допускает преждевременного выхода из строя дорогостоящей аппаратуры. Все электропотребители рекомендуется подключать к сети через разделительный трансформатор.

Где используется разделительный трансформатор 220В / 220В?

Разделительный трансформатор используется в помещениях, которые относятся к категории повышенной опасности — влажные помещения: сауны, ванные комнаты, бассейны, а так же помещения где присутствует большое количество металлических конструкций с нестабильным заземлением.

Нужно ли устанавливать УЗО для разделительного трансформатора 220В / 220В?

На первый взгляд может показаться, что установка УЗО не требуется, но это не так. Из-за повреждения изоляции опасный потенциал может оказаться на корпусе оборудования. Коснувшись оборудования и одновременно предмета, связанного с землей, возникает опасность поражения током. Так что УЗО необходимо установить  для полной безопасности.

Более подробно о том, нужно ли устанавливать УЗО читайте в статье: «Почему нужно устанавливать УЗО?«
