Что такое УЗО?

Аббревиатура УЗО расшифровывается так: УСТРОЙСТВО ЗАЩИТНОГО ОТКЛЮЧЕНИЯ. Другими словами, прибор предназначен для защиты человека или животных от поражения электрическим током, другие типы УЗО предназначены для защиты от пожаров.

История УЗО уходит корнями в 50-60 годы прошлого века. Изначально приспособление выглядело примитивно, но на сегодняшний день это достаточно надежный прибор, хотя и встречаются подделки.

Цель УЗО — защитить имущество от пожара, а так же защитить человека от поражения током. Все мы хорошо понимаем, что электрический ток основа современной цивилизации, и мы плотно соприкасаемся с невидимой для наших глаз мощной энергией. Но такая сила может в какой-то момент оказаться роковой. Для того чтобы таких случаев было меньше, толковые инженеры придумали УЗО.

Нельзя путать УЗО с такими устройствами, как выключатель автоматический ВА или с дифференциальным автоматом.

Читайте следующие статьи про УЗО:

  • Как отличить Дифференциальный автомат от УЗО?
  • Какие типы УЗО существуют и в чем их различие?
  • Как правильно подключить УЗО? СХЕМА

УЗО бывают двух видов

1.Защита человека от поражения электрическим током. Минимальный уровень для отключения прибора 10 мА и 30 мА. Самый распространенный 30 мА. 10 мА предназначен для влажных помещений и чаще всего устанавливается для защиты ванной комнаты. Можно было бы установить УЗО на каждую отдельную группу потребителей, но это очень дорого. Экономичней установить одно УЗО на три-четыре отдельных группы электрических цепей.

Если срабатывает УЗО, можно проделать простую процедуру устранения неполадки. Включаем по очереди автоматические выключатели «сидящие» под УЗО, и так образом, обнаруживае в какой группе потребителей произошла утечка тока. Некоторые потребители требуют отдельного УЗО, например такие: электрический котел, холодильник или компьютер. Это делается для того, чтобы обеспечить стабильность приборам, если есть в этом острая необходимость.

Принцип работы УЗО

2.”Противопожарное” УЗО. У такого устройства более грубая отсечка: 100 мА, 300 мА, 500 мА. С таким номиналом для отключения тока прибор не защищает человека от поражения током (считается 50 мА опасным для здоровья). Почему такой вид называется противопожарным? Из-за повреждения изоляции проводки или  перегрузки сети, может произойти короткое замыкание и возгорание.Как только в электрической цепи произойдет чувствительная утечка тока, УЗО отсечет энергоснабжение всего здания, не допустив короткого замыкания, т. е. не произойдет искрения и воспламенения. Прибор «стоит на страже» всей электропроводки здания. Противопожарное УЗО устанавливается сразу после электрического счетчика.

Принцип работы УЗО

Принцип работы УЗО

Внутри электроприбора находится три магнитных катушки. Через первую проходит фаза, через вторую нуль. Ток создает магнитные поля на входе и на выходе катушек прибора. При нормальной работе взаимные поля уничтожают друг друга. Если на одной из катушек происходит дисбаланс, в случае нарушения изоляции проводника,  происходит  утечка тока в землю. Такая «проблема» даст команду к действию третей катушки, которая имеет реле отключающее питание.

схема подключения
схема подключения

Разновидности УЗО

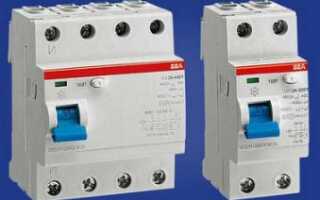

Для данного прибора существует два варианта исполнения. Двухполюсный (2Р)- для однофазной сети и четырехполюсный (4Р)- в трехфазной сети.

УЗО

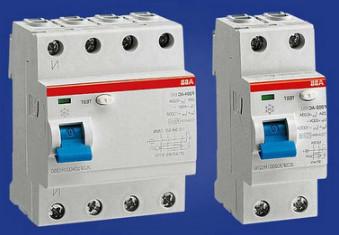

УЗО: внешний вид

Прежде чем установить УЗО прочитайте несколько полезных статей: Электричество отнюдь не безобидно, ознакомьтесь с правилами электробезопасности.
