Автоматический выключатель (ВА) — устройство, способное отключить без вмешательства человека электроэнергию для потребителей, в случае перегрузки или короткого замыкания для того, чтобы защитить электрическую цепь от дальнейших разрушительных последствий и не допустить возгорания.

Автоматический выключатель прекратит поставку энергоснабжения всей квартиры или обесточит отдельную группу в электрической сети, до выяснения причины и ее устранения.

Функциональные возможности автоматического выключателя

Во время перегрузки электрической сети, автоматический выключатель по отсечению электроэнергии может срабатывать по-разному, в зависимости от того, скрыто или открыто проложен кабель? Какая температура окружающей среды? Автомат может сработать на отключение во время перегрузки от нескольких минут до нескольких часов. Как только нагрузка возрастет до указанного номинального показателя автоматического выключателя, например, если автомат на вводе установлен на40А, как только сила тока возрастет до 40Ампер (8.8 кВт) — автомат сработает.

Вы приобрели и установили стиральную машину — это здорово! Но вскоре у вас появилась досада — автоматический выключатель стало часто выбивать. Что делать? Как быть? Не советуется увеличивать номинал автоматического выключателя, например с 16А на 25А, старая алюминиевая электропроводка будет работать на пределе. Какой выход? Лучше отделить стиральную машину от общей группы в сети и провести отдельную трехжильную медную проводку от щитовой и установить автоматический выключатель на 20А, если номинальная мощность стиральной машины 2200 Вт.

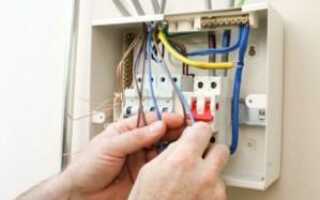

Правила установки автоматического выключателя

Правила установки автоматического выключателя

Какой автоматический выключатель установить?

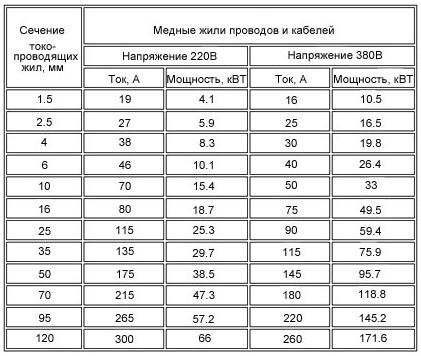

Рассчитывая номинал автоматического выключателя отталкивайтесь от сечения провода, температурной нагрузки, а так же от того, как проводка будет проложена — скрыто или открыто. Учитывайте не предельное пропускание тока, а «спокойное», т.е. должен оставаться хороший запас прочности или проще сказать, чтобы  проводник не грелся из -за завышенного номинала автомата. В другом случае, если у проводника большая пропускная возможность, занижать номинал автомата не стоит — будет постоянно вышибать.

Секционные автоматические выключатели «сажают» на пластину, называемую дин рейкой, встроенной в распределительный щит. Автоматические выключатели бывают 1Р (полюс), 2Р, 3Р, 4Р. Две последние, устанавливаются в трехфазной сети. В однофазной сети 2Р автомат, чаще всего, устанавливают на вводе.

Правила установки автоматического выключателя

Величины номинальной силы тока автоматических выключателей в быту: 2А, 6А, 10А, 16А, 20А, 25А, 32А, 40А, 50А, 63А.

Читайте также про выбор автоматических выключателей статьи: «Автоматический инфракрасный выключатель» «Что такое вводной автоматический выключатель?» «Как устроен дистанционный выключатель?«

Где не устанавливают автоматические выключатели?

На отдельные группы ставят 1Р ,можно 2Р, но это не экономично и по денежным средствам  и в пространстве щитовой. Известно,что во Франции по нормам и правилам ставятся исключительно двухполюсные выключатели. Нельзя сказать что они не экономят место в щитовой. Дело в том, что, французские двухполюсные выключатели как наши однополюсные. Нельзя устанавливать 1Р автоматический выключатель на нуль. Разрывать нуль отдельно от фазы не рекомендуется. Все нулевые проводники крепятся к общей нулевой шине. Разрывать нуль можно одновременно с фазой, в этом случае нужно ставить 2Р автомат.

Для эффективной защиты электрической цепи вашего дома  стоит подумать о замене плавких предохранителей или пробок, на более безопасный, надежный и рентабельный автоматический выключатель.
