Какие автоматические выключатели выбрать для квартиры

Автоматический выключатель, называющийся еще коммутационным аппаратом, служит для защиты электрооборудования и установок от перегрузок, приводящих к возможному поражению электрическим током. При наличии неполадок может произойти короткое замыкание, нагрузка на электрическую цепь значительно возрастет. Проводка при этом может расплавиться и вспыхнуть, словно бенгальский огонь. Для предотвращения таких неприятностей и применяют автоматические выключатели.

Принцип работы

В штатном режиме при исправной работе имеющегося оборудования через выключатель беспрепятственно проходит электрический ток. Если по каким-то причинам произойдет превышение силы тока установленной для него критической отметки, в устройстве происходит активизация расцепителей и размыкание сети. Это может иметь место при неисправностях в электроприборах либо возникновении короткого замыкания. Читайте также статью ⇒ Что такое вводной автоматический выключатель?

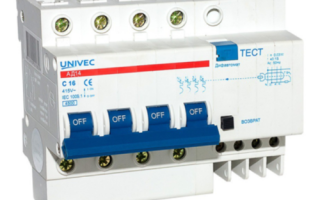

Дифференциальный автомат марки Univec АД-12 для защиты от поражения электрическим током
Дифференциальный автомат марки Univec АД-12 для защиты от поражения электрическим током

В устройстве может быть установлено два типа расцепителей :

  • Электромагнитный. При превышении силой тока номинальных значений, установленных для самого автомата, осуществится разрыв сети. Конструктивно расцепитель такого типа представляет собой не что иное, как соленоид, в котором имеется подпружиненный сердечник. Имеются подвижные силовые контакты, с которыми он и связан.
  • Тепловой расцепитель. В его корпусе крепится консольно расположенная биметаллическая пластина. Один из ее концов подводится к механизму расцепления. Время, в течение которого сработает этот вид устройства, зависит от токовых характеристик.

Если нужна замена неисправного прибора новым, то детально изучается его обозначение на корпусе. Она и будет служить ориентиром при покупке. Но если требуется оборудовать выключателями только что возведенное здание, то необходим самостоятельный подбор всех параметров. Все основные требования и правила подбор описываются в ПЭУ.

Выбираем автоматический выключатель

Устройство должно удовлетворять запросам потребителя, как в плане технических характеристик, так и по стоимости. Последний показатель не очень критичен, поскольку цена на подобное оборудование, как правило, доступна для широкого круга потребителей.

Цена на однополюсный автомат находится в диапазоне 50 – 200 рублей. Если речь вести о бане, то необходима защита, предполагающая наличие 5-7 полюсов. Соответственно выше будет и цена. Но даже такая стоимость считается небольшой платой за безопасность в течение длительного времени. Средний срок эксплуатации составляет 15 лет.

Автоматические защитные устройства отличаются высокой надежностью и рабочими параметрами при доступной цене
Автоматические защитные устройства отличаются высокой надежностью и рабочими параметрами при доступной цене

Приобретение устройства схематично можно представить следующим алгоритмом действий:

  • 1. Место, где будет осуществляться приобретение

Чтобы не сомневаться в безопасности и надежности устройства, местом его приобретения должен быть специализированный магазин. Нельзя совершать покупки автоматических выключателей на рынках либо торговых точках, вызывающих явное сомнение.

Совет №1: При покупке следует расставлять акценты на производителе. Этот момент является очень важным. Известные бренды хоть и стоят дороже, но их надежность и безопасность находятся на должном уровне. Лучше обходить стороной дешевую продукцию китайских производителей.

Экономия здесь просто неуместна, поскольку в последующем использование такого выключателя может привести к плачевным последствиям. Покупка дешевых китайских товаров подобного плана, не только является бесполезной тратой денег, но и сопряжено с определенной опасностью.

На рынке имеется огромный выбор автовыключателей, различющихся количеством полюсов и габаритными размерами
На рынке имеется огромный выбор автовыключателей, различющихся количеством полюсов и габаритными размерами
  • 2. Выбор в зависимости от сечения кабеля

Следует понимать, что работа устройства направлена не на защиту электрического оборудования, нагруженного на сеть, а имеет отношение больше к проводке.

Совет №2: Выбор по такому критерию надо осуществлять в том случае, если провода уже уложены раньше. Требуется лишь провести замеры сечения, а затем полученное значение сравнить с табличными данными.

В таблице представлен сортамент кабелей, разделяющихся в зависимости от материала жилы и ее сечения.

Сечение, мм2 Материал жилы
медь алюминий
1

1,5

2

2,5

3

4

6

10

17

22

26

30

33

40

51

80

21

23

27

32

40

56

  • 3. Подбор дифавтомата по току

После определения величины тока подбирается подходящий тип автовыключателя. Одновременно с этим определяется и максимальная мощность устройства. Если, например, подключить всего один теплогенератор, то с проводкой будет все в порядке. Такую нагрузку она вполне выдержит. Но если таких устройств подключено будет уже несколько, то провода будут нагреваться, что в конечном итоге повлечет короткое замыкание.

График для подбора автоматического выключателя в зависимости от номинального тока
График для подбора автоматического выключателя в зависимости от номинального тока

Номинальный ток (рабочий ток выключателя) характеризуется пропускной способностью проводки и общей мощностью нагруженного электрооборудования

  • 4. Выбор по количеству полюсов

Устройство может быть с одним либо с тремя полюсами. Первый вариант предназначается лишь для сетей с одной фазой. Они предназначены для защиты отводящих веток. Речь идет о линиях освещения либо розетках.

Во втором случае устройства предназначены для трехфазной сети. Их, как правило, используют в качестве автоматов для вводов.

Автовыключатель марки Univec ВА47-100 оснащается двумя системами защиты от воздействия сверхтоков
Автовыключатель марки Univec ВА47-100 оснащается двумя системами защиты от воздействия сверхтоков
  • 5. Перегрузочный ток

Этот показатель также является достаточно важным. В случае с сетью с одной фазой во внимание принимаются следующие расчеты.

Например, в помещение необходимо подать 10 киловатт электроэнергии. Выполняется простое арифметическое действие, при котором 10 000 ватт необходимо разделить на величину напряжения 220 вольт. Получится 45,5. Если данное значение округлить в сторону меньших величин, то получится 45 ампер. Если в сети присутствует три фазы, то формула имеет иной вид.

Проведя расчеты, выбирается один из возможных типов:

  • В 3, 4 или 5 – связан с активными нагрузками с заземлением;
  • Z 2-3 сопряжен с электроникой;
  • С 5-10. Защищаются электроцепи с низкоимпульсным током (жилые постройки, офисные здания);
  • К 8-15. Используется в мощных трансформаторах и электродвигателях;
  • D 10-20. Применяются в устройствах с высокими импульсами (механизмы для подъема, насосы).

Для защиты от короткого замыкания не следует использовать приборы, мощность которых ниже 6 кА. Если где-то вблизи размещена трансформаторная подстанция, то надо использовать прибор, который сработает при наибольшем КЗ в 10кА. Все другие случаи предусматривают использование автоматов на 6 кА.

  • 6. Селективность

Имеется в виду то, что при нештатной ситуации отключится лишь какой-то отдельно взятый участок. Во всем остальном здании электричество останется. Номинал автомата в этом случае будет зависеть от характера обслуживания цепи:

  • коттедж за городом — 40 ампер;
  • освещение – 10 ампер;
  • электроплита – 32 ампера;
  • розетка – 16 ампер;
  • электроприборы мощностью до 25 киловатт – 25 ампер.
Для самых мощных электрических приборов необходимы подбор и установка отдельного автоматического выключателя
Для самых мощных электрических приборов необходимы подбор и установка отдельного автоматического выключателя

Читайте также статью ⇒ Как устроен дистанционный выключатель?

Требуется установить, какое количество автовыключателей необходимо. По одному экземпляру должно находиться на следующих линиях:

  • щиток.
  • освещение.
  • розеточная линия.
  • для любого мощного электроприбора (водонагреватель, электроплита) должен быть отдельный выключатель.

Обращается внимание и на маркировку. Каждый прибор связан со своими условными обозначениями. Можно провести условное разделение всех моделей на группы:

  • В – время срабатывания прибора составляет 5 секунд;
  • С — промежуток времени равняется двум секундам;
  • D – прибор сработает за 1 секунду, если нагрузка превысит допустимые величины в 10 раз.

Обзор популярных марок и производителей

Производством автоматических выключателей занимается множество компаний, имеющих заводы по всему миру. Стоимость устройств в большинстве случаев зависит не только от технических параметров и надежности, но и от степени «раскрученности» определенной марки и модели.

Обзор наиболее популярных на российском рынке автоматических выключателей с указанием основных технических характеристик и примерной стоимости представлен в таблице.

Модель Производитель Основные параметры Стоимость, руб.
Автоматический модульный выключатель ВА 101-2Р-016А-С DEKraft 11066 DEK 121910 Китай Количество полюсов – 2.

Тип расцепления – С.

320
Автоматический выключатель ВА47-29 (1Р; 6 А; 4.5 кА; С) TDM SQ0206-0070 Китай Количество полюсов – 1.

Тип расцепления – С.

160
Автоматический выключатель DEKraft ВА101-3P-040A-C 11082DEK 121924 Китай Количество полюсов – 3.

Тип расцепления – С.

450
Автоматический выключатель TDM ВА47-29 1Р 50А 4.5кА D SQ0206-0146 Китай Число полюсов – 1.

Тип расцепления – D.

230
DEKraft ВА101-1P-020A-C 11055DEK 121902 Китай Число полюсов – 1.

Тип расцепления – С.

190

Распространенные ошибки при выборе устройства

Наиболее часто допускаемыми ошибками при выборе автовыключателя, являются следующие:

  • приобретение сомнительного качества китайских моделей, продающихся за копейки целыми «пачками»;
  • неправильный подбор устройства по сечению жил имеющейся проводки;
  • установка однополюсного автомата в трехфазную сеть;
  • при подборе по току выбор автомата мощностью менее 6 кА;
  • монтаж вводного автомата на вершине разветвления с величиной рабочего тока, меньшим, чем номинальное значение тока устройств, расположенных ниже в щитке.
