Что такое вводной автоматический выключатель?

Итак, что же такое вводной автомат? Cудя по названию, можно подумать, что это какой-то особенный автомат,  обладающий специальным функционалом. На самом деле, это обычный, ни чем не примечательный автоматический выключатель – выключатель защиты.

Назначение вводного автомата

Вводной автомат это обязательное  устройство, предназначенное для защиты всей электропроводки от перегрузки и токов короткого замыкания, а также общего отключения электропитания объекта.

Вводной автомат должен обеспечить защиту проводов и кабелей от перегрева, способного вызвать их разрушение или пожар. Причинами перегрева могут быть длительные перегрузки или значительные токи короткого замыкания. Вводной автомат необходим для обесточивания всего электропитания в здании для проведения ремонтных работ или во время аварии в сети.

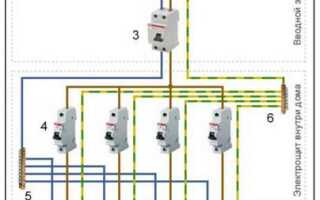

Схема вводного автомата
Схема вводного автомата

Для предотвращения перегрева проводов используют вводной автоматический выключатель (автомат защиты), который содержит тепловой и электромагнитный расцепитель.

Читайте также про выбор автоматических выключателей статьи: «Правила установки автоматического выключателя» «Автоматический инфракрасный выключатель» «Что такое вводной автоматический выключатель?» «Как устроен дистанционный выключатель?«

Поставщик энергоснабжения устанавливает определенный лимит на потребление электроэнергии в дом, квартиру, офис или дачу. Если в проектной документации для частного дома вводной автоматический выключатель прописан на 25А в однофазной сети, это значит, что хозяин квартиры ограничен в потреблении электроэнергии до 5,5 кВт. Если пользователь будет превышать этот лимит, вводной автомат обесточит дом полностью, после чего, придется, какое-то оборудование отключить, чтобы восстановить питание в сети.

Наиболее ходовые вводные автоматические выключатели с номиналом в 25А. Максимально допустимое вводное устройство на 63 Ампера, можно встретить только в вводно-распределительном устройстве многоэтажного дома или современного коттеджа.

Вводные автоматы бывают: двухполюсные в однофазной сети и четырёхполюсные в трехфазной сети, т.е. нейтральный проводник разрывается вместе с линейными проводниками. Но чаще всего в трехфазной сети можно встретить на вводе трехполюсный автоматический выключатель.  В таком случае разрываются только линейные проводники.

Вводной автомат
Вводной автомат

Где устанавливают вводный автомат?

Вводной автомат можно установить до счетчика или после него. Если устанавливается до счетчика электроэнергии, то такой автомат должен быть обязательно опломбирован.

вводной автомат опломбирован
вводной автомат опломбирован

Для этого выпускаются специальные боксы с возможностью опломбирования. Либо стоит подумать о приобретении специального щитового оборудования, в котором предусмотрено специальная ячейка для вводного автоматического выключателя с возможностью опломбирования.

Распределительный щит
Распределительный щит

Учитывать необходимо как то,  какой вводный проводник проложен до вводного автомата, так и то, какой проводник проложен к нагрузкам,  т.е. к осветительным приборам, розеткам или к какому- либо оборудованию.

Про ремонт и установку электрических щитов читайте статью: «Монтаж и ремонт электрических щитов своими руками»

Допустим, сделали ремонт, заменили алюминиевую проводку на медную, но такая реконструкция никак не дает основания поставить вводный автомат на 40А или 50А. Потому что вводный проводник может оказаться слишком устаревшим и  к тому же с сечением 4 квадрата по алюминию. Заменить стояк с устаревшей проводкой не всегда бывает возможным. Даже если бы мы хотели увеличить номинал вводного автомата, порой это просто недопустимо, поэтому придется ограничится автоматом на вводе на 25А, да бы не случилось беды.

Модульный вводный автомат ни чем не отличается от установки групповых модульных автоматических выключателей, которые крепятся надежно на дин рейку, как правило, слева сверху в щитовом оборудовании.
